Внешний вид и особенности конструкции

Данные устройства представляют собой контактную группу, изготовленную на основе ферримагнитного материала, которая помещается в стеклянную колбу. Из нее откачен воздух (созданы условия максимально приближенные к вакууму), как вариант возможно наполнение инертным газом. Внешний вид устройства и его обозначение на принципиальных схемах представлены ниже.

А) внешний вид геркона; В) обозначение на принципиальных схемах
А) внешний вид геркона; В) обозначение на принципиальных схемах

С конструктивным исполнением, можно ознакомиться на рисунке 2.

Конструкция геркона
Конструкция геркона

Обозначение:

  • А – выводы устройства.
  • В – стеклянная колба.
  • С – контактная группа.
  • D – инертный газ или вакуум.

Дребезг контактов

Отдельно стоит упомянуть и такое неприятное для цифровой техники (где, в основном, и используются герконы) явление как дребезг контактов. После замыкания наблюдается серия бесконтрольных актов потери и приобретения контакта.

Справедливости ради следует отметить, что такое поведение характерно для большинства механических коммутационных аппаратов. Подключив геркон напрямую к синхронному входу можно получить непредсказуемые результаты.

Меры, направленные против дребезга контактов:

  • Добавка ртути (что чревато ее утечкой при разбитии колбы);
  • Подключение через специальные электронные схемы;
  • Использование демпфирующих фильтров (в отдельных случаях);
  • Программные средства.

Последние реализуются следующими способами:

  • Временная задержка;
  • Подсчет вторичных коммутаций в течение определенного интервала времени;
  • Вычисление длительности текущего состояния.

Очевидно, что подключить геркон своими руками — не самая легкая задача, если вы не владеете основами электротехники и электроники.

Схема

Достоинства и недостатки

Как и любые электронные компоненты, герконы имеют достоинства и недостатки. Преимущества:

  • повышенная износоустойчивость;
  • компактные габаритные размеры относительно обычных реле;
  • отсутствие собственных шумов и искажений сигналов;
  • контакты изолированы от пыли внешней среды.

Недостатки:

  • неспособность работать в условиях посторонних магнитных полей;
  • самопроизвольное размыкание и залипание контактов при больших токах;
  • хрупкость, непереносимость вибраций;
  • повышенный дребезг контактов из-за их упругости.

Разновидности

Коммутационные устройства данного класса принято разделять в зависимости от устройства контактной группы на следующие виды:

  1. Элементы с нормально-разомкнутыми контактами (внешний вид такого устройства показан на рис. 1).
  2. Элементы с нормально-замкнутым контактом.
  3. С переключающимся контактом.

Помимо функциональных признаков, перечисленных выше, имеются и технологические, разделяющие герметичные коммутирующие устройства на две группы: сухие и ртутные. Отличительная особенность последних заключается в том, что внутри колбы содержится капля ртути. Она служит для «смачивания» контактной группы, это позволяет существенно снизить переходное сопротивление и вибрацию (дребезг) контактов при коммутации, что положительно отражается на качестве контакта.

Характеристики переключающих и измерительных герконов

Наименование герконаМКС-27102КЭМ-3МКС-15101МКА-52181МКА-27801
Магнитодвижущая сила срабатывания, А 50…74 30…100 30…45 80 30…100
Время срабатывания, мс 1,5 1,5 1,5 2 2
Максимальная коммутируемая мощность, Вт 30 30 0,36 1,5 1
Максимальное коммутируемое напряжение, В 150 127 36 36 300
Максимальный коммутируемый ток, А 1 1 0,01 0,1 0,01
Сопротивление электрических контактов, Ом 0,15 0,3 0,15 0,08 0,1
Максимальная частота коммутаций, Гц 50 100 100 100 50
Температура окружающей среды, °С -60… + 125 -60… + 125 -60… + 125 -60… + 85 -60… + 85
Вибрационные нагрузки, диапазон частот, Гц 1…2000 1…2000 1…2000 1…600 5…600
Вибрационные нагрузки, максимальное ускорение, м/с2 98 245 196 49 98
Диаметр баллона, общая длина, мм 27/67 18/54 15/50 53/79,5 28/52,3

Измерение основных электрических параметров

Электрические параметры герконов следует измерять при нормальных климатических условиях, в режимах и условиях, установленных в технических условиях на герконы конкретных типов. При проведении измерений должны быть приняты меры к устранению влияния паразитных внешних магнитных и электри­ческих полей или к их уменьшению, а также не должна возникать вибрация гер­конов, вызывающая изменение параметров. При измерении электрических параметров геркон должен управляться измерительной катушкой без ферромагнитных мате­риалов. Требования к измерительной катушке и положение геркона в ней должны соответствовать установленным в ТУ на герконы конкретных типов.

Измерение магнитодвижущей силы срабатывания, отпускания и коэффициента возврата

Погрешность измерения.за счет влияния внешних элек­трических и магнитных полей не должна превышать 0,5А и не должна быть более 2%. МДС срабатывания определяют по значению тока, про­текающего через измерительную катушку в момент срабатывания геркона. МДС отпускания определяют по значению тока, проте­кающего через измерительную катушку в момент опускания гер­кона. Коэффициент возврата определяют как отношение МДС от­пускания к МДС срабатывания. Момент срабатывания и опускания герконов под воз­действием управляющего магнитного поля определяют методом контроля состояния цепи геркона. При определении МДС срабатывания и МДС отпускания через контакт-детали геркона должен проходить постоянный ток.

МДС срабатывания и МДС отпускания геркона изме­ряют при плавном измерении тока в измерительной катушке. Ток в катушке повышают со скоростью не более 5 А-мс-1 до значения, обеспечивающего МДС, равную МДС насыщения; МДС насыщения равно 2,2 значения наибольшего МДС срабатывания для группы герконов. При МДС насыщения геркон выдерживают в течение времени tH, равному не менее 20 мс. Ток в катушке уменьшают со скоростью не более 5А-мс-1 до значения, обеспечивающего МДС, равную МДС удерживания. Далее со скоростью не более 1 А-мс-1 до отпускания геркона. Момент отпускания фиксируют. Ток в катушке уменьшают со скоростью не более 5 А-мс-1 до нулевого значения. Геркон выдерживают без тока в катушке в течение времени не менее 20 мс.

Что такое геркон и как применяется в быту?
Ток в катушке повышают со скоростью не более 5 А;мс-1 от нулевого значения до значения, обеспечивающего МДС несраба­тывания. Переходят к скоросте не более 1 А-мс-1 до срабатывания геркона. Момент срабатывания фиксируют. При несрабатывании геркона тока в катушке повы­шают до максимального значения МДС срабатывания для данной группы герконов. Если последним измеряемым параметром является МДС, то ток в катушке скачком уменьшают до нулевого значения или про­должают измерение следующего параметра.

МДС (А) определяют по формуле: МДС = Iкат · Nкат

Будет интересно➡  Описание и принцип работы соленоидов

где Iкат – ток через катушку в момент фиксации срабатывания/отпускания; N – число витков измерительной катушки (5000).

Коэффициент возврата определяют по формуле:

Кв = МДС отп / МДС сраб

Относительная погрешность измерения МДС срабатывания и МДС отпускания не должна выходить за пределы ±1 А при из­мерении МДС до 20 А, ±2 А — от 20 до 80 А и ±5% —свыше 80 А с вероятностью не менее 0,95.

использование геркона в датчике.
Использование геркона в датчике.

Измерение временных параметров

Временные параметры, определяют измерением интерва­лов времени в соответствии с временными диаграммами срабатывания и отпускания геркона. Генератор прямоугольных импульсов тока должен обеспечивать на выходе одиночные импульсы или серию импуль­сов с длительностью фронтов, измеренных между уровнями 0,1 и 0,9 их амплитуды, не более 50 мкс на активной нагрузке и ампли­тудой, обеспечивающей в измерительной катушке рабочую МДС. Измеряют интервалы времени срабатывания и отпускания. При измерении времени дребезга не учитывают разрывы цепи менее 10 мкс.

Измерение электрического сопротивления

Сопротивление геркона измеряют при замкнутых кон­такт-деталях с помощью четырехпроводного подключения (токо­вого и потенциального) приборами непосредственного отсчета или методом вольтметра-амперметра на постоянном токе. Измерение сопротивления геркона проводят на уста­новке, электрическая структурная схема которой приведена ниже:

G — источник тока; PV1,PV2 — милливольтметры; RK — калибро­ванный резистор; Е — испытуемый геркон.

Источник тока G должен удовлетворять следующем требованиям: обеспечивать ток в цепи гер­кона не более 0,1 А с погрешно­стью в пределах ±2,5%; иметь максимальное напряже­ние на разомкнутом герконе не более 6В.

Геркон на схеме.
Геркон на схеме.

Как работает герконновый датчик?

Контактные группа придет в действие только в том случае, если вокруг герконового выключателя будет определенное напряжение магнитного поля, которое создано любым способом, будь оно постоянным или же электромагнитным. Принцип действия заключается в том, что сердечники внутри колбы намагничиваются, притягиваются один к другому и этим замыкают цепь. Все это будет находиться в действии до исчезновения магнитного поля. Дальнейшие срабатывания тоже зависят от наличия магнитного поля вокруг геркона.

Принцип работы магнитного датчика на размыкание работает немного по-другому. При наличии магнитного поля контакты намагничиваются одинаковым наименованием и отталкиваются друг от друга, чем цепь размыкается.

Переключающийся герконовый выключатель при магнитном поле: замыкает разомкнутые контакты, а немагнитный контакт остается таким, как и был до этого.

Наглядно увидеть, как работают герконы, вы можете на видео ниже:

Пробивное напряжение устройств может вырастать до 5 кВ. Срабатывает датчик в 0,5-2 мс, а выключается в 0,1-0,7 мс, а это значительно меньше нежели, к примеру, срабатывание электромагнитного реле.

Принцип действия

Срабатывание устройства (замыкание, размыкание или переключение контактов) требуется воздействовать на элемент магнитным полем, напряженность которого будет достаточной для коммутации. В качестве источника такого поля может выступать обычный или электромагнит.

Под воздействием силовых линий происходит намагничивание контактов и по преодолению порога упругости они коммутируют цепь.

Принцип работы нормально-разомкнутого геркона
Принцип работы нормально-разомкнутого геркона

Соответственно, как только на контактную группу перестанет действовать магнитное поле, она вернется в исходное состояние. То есть, функционально контакты помимо своего прямого назначения играют роль магнитопровода и упругого элемента.

Устройства с нормально-замкнутыми контактами действуют несколько иначе. Их ферримагнитные упругие элементы, попадая под воздействие магнитного, поля приобретают одинаковый заряд, что заставляет их отталкиваться, разрывая контакт.

Принцип действия нормально-замкнутого геркона
Принцип действия нормально-замкнутого геркона

Иногда в таких коммутаторах только один упругий элемент выполнен из ферримагнитного сплава, в результате приближения магнита он притягивается к нему, отключая цепь.

Подобный принцип задействован в герконах с переключающей группой контактов, в котором два из них изготавливаются из магнитного материала. Под воздействием магнита они притягиваются друг к другу, а немагнитный контакт остается в исходном положении. В результате происходит перекоммутация цепи.

Срабатывание переключающего геркона
Срабатывание переключающего геркона

Усиление защиты от несанкционированного проникновения

В стандартном исполнении геркон находится на раме, а магнит – на дверной или оконной створке. Закрытое положение конструкции обеспечивает максимальное приближение магнита к датчику. В момент открытия он удаляется, поэтому злоумышленники легко найдут места установки.

Для повышения защиты прибора используются:

  • Скрытый прибор. Замыкает сигнализационную цепь в момент открытия створки. Минус технологии – открытие створки при помощи дополнительного магнита.
  • Электрический магнит. Особенность электромагнитного замка с герконом – сложность подделки за счет случайной повторяемости сигналов. Защита также срабатывает при задержке импульса.

Для электромагнита нужно напряжение определенной длительности.

Основные параметры

Свойства герметичных коммутаторов определяются механическими и электрическими параметрами. К первым относятся:

  • Nmax – число, указывающее максимально допустимое количество срабатываний без изменения основных характеристик.
  • Vcp – величина отображающая интенсивность поля необходимую для реакции устройства. В технической терминологии данную характеристику называют магнитодвижущей силой.
  • Vотп – величина соответствующая силе размыкания.
  • tcp — время, необходимое на срабатывание контактной группы.
  • tотп – интервал времени, необходимый на отпускание.
  •  Последние два параметра наиболее значимые из механических характеристик, поскольку описывают скорость коммутации.
  • Теперь перечислим основные электрические характеристики:
  • RK – сопротивление между контактами в замкнутом состоянии.
  • RИЗ – сопротивление разомкнутых контактов.
  • UПР – напряжения пробоя, данная характеристика зависит как от предыдущего параметра, так и расстояния между группой контактов. Помимо этого на электрическую прочность влияет наполнение колбы.
  • Pmax – коммутируемая мощность.
  • CK – емкость, образуемая разомкнутыми контактами.

Особенности управления контактами геркона

Можно выделить два способа управления, каждый из которых имеет свои конструктивные особенности:

Управления по средствам магнитного поля от постоянного магнита.

Геркон устанавливается неподвижно, магнит перемещается в пространстве относительно геркона, при приближении на расстояние когда сила магнитного поля достаточная для переключения контактов происходит срабатывание. Аналогично при удалении магнита от геркона, поле ослабеет, и контакты геркона возвращаются в исходное состояние.

Линии силового поля воздействующие на герконовые контакты
Линии силового поля воздействующие на герконовые контакты

Классическим примером такого варианта является применение геркона в системах охранной сигнализации, когда геркон устанавливается на дверную коробку, а магнит на двери, можно наоборот.

 Пример монтажа герконовых датчиков на двери А – контакты находятся в разомкнутом состоянии; Б – контакты замыкаются сигнализация срабатывает:
Пример монтажа герконовых датчиков на двери
А – контакты находятся в разомкнутом состоянии;
Б – контакты замыкаются сигнализация срабатывает:

Совет №2 Рекомендуется в этом случае использовать датчики цилиндрической формы в пластиковом корпусе. Они незаметно устанавливаются в просверленные отверстия в коробке и двери. Для маскировки сверху можно наклееить эластичные заглушки соответствующего цвета.

 Скрытые герконовые датчики в профиле металлических дверей
Скрытые герконовые датчики в профиле металлических дверей

В зависимости от условий эксплуатации и функционального назначения, конструктивные решения могут быть разные:

  • Магнит может вращаться вокруг оси, меняя полярности тем самым переключать контакты геркона.
  • Между герконом и магнитом может перемещаться экранирующая магнитная шторка, для шунтирования поля;
  • Подвижным может быть любой элемент, несколько, элементов или все, шторка, магнит и геркон, все определяют условия конкретного объекта.

Управление герконом по средствам катушки, через которую пропускается постоянный ток

Такой способ получил широкое применение в конструкциях герконовых реле с небольшим количеством групп контактов. В полый сердечник корпуса, на который намотана обмотка, помещают один или несколько герконов.

Элементы конструкции герконового реле РЭС -24
Элементы конструкции герконового реле РЭС -24

Примером такого использования являются токовые датчики защиты в электросетях питающих оборудование. Катушки наматываются достаточно толстым проводом, чтобы выдерживать токовые нагрузки, используемые на производственном процессе. При превышении тока магнитное поле отключает контакты геркона, оборудование обесточивается. Настройка осуществляется перемещением по резьбовому соединению геркона внутри катушки вдоль оси.

Обозначение и маркировка

Герконы относятся к устройствам релейного типа. Поэтому правильное их обозначение указано в ГОСТ 2 .756−76 ЕСКД. На электрических схемах условно графическое изображение нормально разомкнутого геркона выглядит в виде окружности, в середине которой изображаются два последовательных отрезка. С левой стороны начиная с места разрыва, к отрезку чертится небольшой прямая линия, подходящая к нему под углом 120. Окружность символизирует собой герметичность устройства, а отрезки — коммутационные контакты.

Вам это будет интересно  Все об удельном сопротивлении

В нормально замкнутом же обозначении, выводы в окружности рисуются пересекающимися. Обозначение трёх контактного устройства выглядит по-другому. Всё так же рисуется окружность, но в ней, с одной стороны, изображаются два параллельных отрезка, а с другой — отрезок, расположенный по центру расстояния между ними. На нём же рисуется и переключающий контакт.

Согласно советским нормам на схемах и в литературе геркон подписывается буквой «К», после которой ставится порядковый номер изделия на схеме. В иностранном же обозначении используются две латинские буквы SF.

Стандарта же в маркировке изделий нет. Каждый производитель обычно на корпус геркона наносит своё заводское обозначение: например, КЭМ, TRA, АСМК, КА, КСК. Поэтому чтобы узнать к какому типу относится то или иное устройство, понадобится смотреть даташит производителя.

Устройство детали

Датчик геркон выглядит как небольшая стеклянная трубочка из зеленого полупрозрачного стекла. С двух сторон имеются проволочные выводы. Они позволяют припаять деталь к плате или подсоединить к ней провода. Существуют и трехконтактные модели.

Внутри стеклянной трубочки есть полость с безвоздушной средой. В полости находятся контакты, которые подключены к выводам прибора, находящимся снаружи. Такая деталь не имеет полупроводников. Поэтому она может работать на переменном токе.

Устройство геркона
Устройство геркона

Герконы довольно разнообразны по размерам. Небольшие модели имеют длину 10-15 мм. Более крупные бывают размером с ладонь.

Это интересно! Существует тенденция к уменьшению габаритных размеров герконов. В 2017 году американская компания «Hermetic Switch Inc» выпустила в серийное производство деталь с длиной трубки 4,01 мм. Достижения в этой области есть и у японских производителей. Компания «OKI» в 2005 году заявила о выпуске опытного образца с длиной колбы 2 мм. Однако широкого распространения данные детали пока что не получили.

ПОДКЛЮЧЕНИЕ ОХРАННОЙ СИГНАЛИЗАЦИИ

Рассмотрим как подключить охранную сигнализация на примере наиболее распространенных типов оборудования.

Приемно- контрольный прибор.

Это устройство в обязательном порядке имеет клеммы, обозначенные как «ШС» — шлейф сигнализации. В зависимости от его типа при подключении может учитываться полярность «+», «-«. Это нужно при использовании адресных устройств или извещателей, получающих питание по шлейфу. Для обычных датчиков это не принципиально.

Кроме того, к ПКП подключаются:

  • оповещатели,
  • системы передачи извещений (СПИ) — клеммы ПЦН.

При использовании GSM сигнализации последний пункт не актуален, поскольку передача данных осуществляется беспроводным способом встроенным в прибор модулем.

Управление системами оповещения могут производиться несколькими способами:

  1. «Сухими» контактами реле (вариант А). В этом случае необходима дополнительная подача напряжения питания.
  2. Выходами «открытый коллектор» (вар. Б). Похоже на релейный вариант, только обязательно соблюдение полярности .
  3. Специально предназначенными для этих целей клеммами (случай В). В этом случае напряжение на них подается внутри прибора на аппаратном уровне.

Описанные варианты приведены на схеме 2.

Подключение датчиков охранной сигнализации.

Большинство охранных датчиков являются энергопотребляющими устройствами. Это значит, что на их клеммной колодке имеются минимум 4 винтовых зажима. Исключение составляют адресные извещатели, они получают питание по шлейфу и подключаются по двухпроводной линии.

Совмещенные извещатели имеют в своем составе два самостоятельных датчика с независимыми выходами. Их подключение может осуществляться двумя способами:

  • в различные охранные шлейфы;
  • к общему шлейфу по схеме «И».

Назначение и область применения

Герконовые датчики, несмотря на вытеснение их датчиками Холла, по-прежнему находят применение во многих устройствах и системах:

  1. Клавиатуры синтезаторов и промышленного оборудования. Конструкция датчиков исключает возможность возникновения искры. Поэтому в первую очередь их применяют на взрывоопасном производстве, где присутствуют горючие испарения или пыль.
  2. Бытовые счетчики.
  3. Автоматические системы охраны и контроля положения.
  4. Оборудование, работающее под водой или в условиях высокой влажности.
  5. Телекоммуникационные системы.
  6. Медицинское оборудование.

В системах безопасности применяются устройства, состоящие из геркона и магнита. Они сообщают об открытии или закрытии дверей. Также применяются герконовые реле, состоящие из контактного датчика и проволочной обмотки. Такая система обладает некоторыми преимуществами: простота, компактность, влагостойкость, отсутствие движущихся деталей. Используются герконы и в особых областях – это механизмы защиты от перегрузок и короткого замыкания высоковольтных и радиотехнических электроустановок. Также это высокомощные радары, лазеры, радиопередатчики и прочее оборудование, работающее под напряжением до 100 кВ.

Параметры замыкающих герконов стандартного и промежуточного типов

Наименование герконаКЭМ-1КЭМ-6МК-36701МКА-27101
Тип геркона стандартный стандартный промежуточный промежуточный
Магнитодвижущая сила срабатывания, А 55…110 38…50 50…80 30…60
Время срабатывания, мс 3 2 2 1,5
Максимальная коммутируемая мощность, Вт 30 12 21 12
Максимальное коммутируемое напряжение, В 220 150 100 110
Максимальный коммутируемый ток, А 1 0,25 0,35 0,35
Электрическая прочность, В 500 500 500
Сопротивление электрических контактов, Ом 0,08 0,1 0,07 0,12
Максимальная частота коммутаций, Гц 100 20 50 100
Температура окружающей среды, °С -60…+125 -60…+125 -60…+100 -60…+100
Вибрационные нагрузки, диапазон частот, Гц 1…600 1…50 1…600 1…600
Вибрационные нагрузки, максимальное ускорение, м/с2 98 98 98 98
Диаметр баллона, общая длина, мм 50/80 36/63,5 36/63,5 27/45,6

Как осуществляется управление?

Управлять герметичным коммутатором можно двумя способами:

  • используя постоянный магнит;
  • воздействуя катушкой, подключенной к постоянному источнику тока.

В первом варианте управление может осуществляться путем линейного или углового перемещения постоянного магнита. Также встречается способ, при котором поле перекрывается при помощи специальной шторки.

В качестве примера использования способа управления при помощи магнита можно привести датчики уровня, а также положения, охранную сигнализацию и т.д.

Второй вариант позволяет создать реле на основе геркона. В отличие от традиционной конструкции, такое устройство будет более надежным и долговечным, поскольку практически не содержит в себе подвижных механических элементов. Что касается небольшого количества контактных групп, то этот недостаток легко устраняется путем увеличения количества задействованных герконов.

Упрощенное изображение конструкции герконового реле
Упрощенное изображение конструкции герконового реле

Примером применения данного способа управления может служить токовое реле на основе геркона. Оно представляет собой катушку, намотанную проводом толстого сечения, внутри которой размещается герметичный коммутатор. Данное приспособление может служить в качестве защитной системы от перегрузки в цепях постоянного тока. Чувствительность прибора легко регулировать путем линейного перемещения коммутатора внутри катушки.

Формовка и обрезка выводов герконов

Длина и форма аксиальных выводов герконов не всегда удобны для применения в конкретном приборе. Однако необдуманная модификация может значительно сказаться на работе геркона. При резке и формировании выводов герконов важно использовать правильные опорные и режущие инструменты, чтобы избежать повреждения герметичных уплотнений «стекло-металл». Поврежденный корпус может иметь как незаметные глазу сколы, так и крупные трещины. Такие дефекты могут быть обнаружены визуально с использованием микроскопа с небольшим увеличением. Но бывают случаи, когда нарушается герметизация корпуса, и даже описанная выше методика измерения динамического сопротивления может не выявить заметного ухудшения. С течением времени в геркон будет попадать влага, и его функционирование будет нарушаться.

Для того, чтобы избежать повреждений, рекомендуется оставлять 1 мм длины вывода между точкой формовки либо обрезки – и корпусом геркона. При этом вывод геркона должен быть полностью зафиксирован, чтобы механическое напряжение при формовке или обрезке не передавалось на остальную часть вывода.

Рассмотрим основные способы формовки и обрезки выводов геркона.

  1. Обрезка выводов геркона с помощью бокорезов с двусторонней заточкой (рисунок 28) недопустима, так как при этом сила, деформирующая вывод, будет передаваться в сторону корпуса.

Рис. 28. Недопустимость обрезки выводов геркона бокорезами с двусторонней заточкой

Рис. 28. Недопустимость обрезки выводов геркона бокорезами с двусторонней заточкой

Обрезка выводов бокорезами с односторонней заточкой допустима (рисунок 29), при этом надо помнить, что плоская сторона губок бокорезов должна находится со стороны корпуса геркона. Также следует обратить внимание на качество заточки и наличия люфта у используемого инструмента.

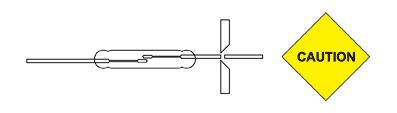

Рис. 29. Обрезка выводов геркона бокорезами с односторонней заточкой

Рис. 29. Обрезка выводов геркона бокорезами с односторонней заточкой

  1. Обрезка выводов с помощью зажима, жестко фиксирующего контакты геркона (рисунки 30 и 31).

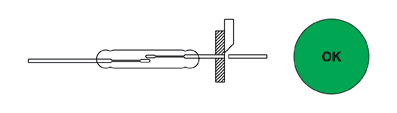

Рис. 30. Обрезка выводов геркона с помощью зажима (вариант 1)

Рис. 30. Обрезка выводов геркона с помощью зажима (вариант 1)

Рис. 31. Обрезка выводов геркона с помощью зажима (вариант 2)

Рис. 31. Обрезка выводов геркона с помощью зажима (вариант 2)

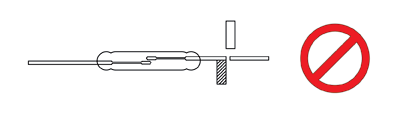

Обрезка выводов геркона с частичной фиксацией (рисунок 32) недопустима.

Рис. 32. Недопустимость обрезки выводов геркона с частичной фиксацией

Рис. 32. Недопустимость обрезки выводов геркона с частичной фиксацией

  1. Формовка выводов геркона без фиксации вывода запрещена (рисунок 33), так как в таком случае деформации подвергается и часть вывода, уходящая в корпус геркона.

Рис. 33. Недопустимость формовки выводов геркона без фиксации

Рис. 33. Недопустимость формовки выводов геркона без фиксации

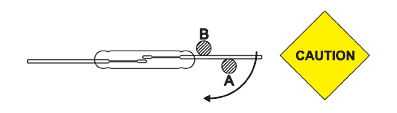

Формовка выводов геркона при фиксации вывода в двух точках, как показано на рисунке 34, допустима, так как опора В не дает деформироваться выводу в направлении от нее к корпусу геркона.

Рис. 34. Формовка выводов геркона при фиксации вывода в двух точках

Рис. 34. Формовка выводов геркона при фиксации вывода в двух точках

Формовка при полной фиксации вывода геркона, как показано на рисунках 35 и 36, также допустима.

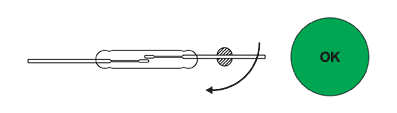

Рис. 35. Формовка вывода геркона при полной фиксации (вариант 1)

Рис. 35. Формовка вывода геркона при полной фиксации (вариант 1)

Рис. 36. Формовка вывода геркона при полной фиксации (вариант 2)

Рис. 36. Формовка вывода геркона при полной фиксации (вариант 2)

После правильной формовки и обрезки выводов геркона можно получить распространенные конфигурации, изображенные на рисунке 37.

Рис. 37. Распространенные конфигурации герконов

Рис. 37. Распространенные конфигурации герконов

Виды герконовых реле

Большой спрос на использование герконов в самых различных отраслях с учетом условий производства порождает большое количество моделей изделия. Все герконовые реле можно разделить по виду контактов:

  • С разомкнутыми контактами в исходном состоянии;
  • С замкнутыми контактами в исходном состоянии;
  • С комбинированными группами контактов, когда в одном корпусе находятся нормально замкнутые и разомкнутые герконы.

По виду конструкции герконовые реле разделяют на два вида:

  • Сухие – с наполнением колбы инертным газом или с вакуумом внутри, это делается для увеличения устойчивости контактов к большим токовым нагрузкам;
  • Мокрые – герконы в точках соприкосновения контактов имеют жидкий металл, ртуть при вибрации играет роль амортизатора, предотвращая размыкание.

Герконы: способы управления, примеры использования

Герконы имеют ряд механических и электрических параметров, которые характеризуют их свойства. Эти параметры можно разделить на две большие группы: механические и электрические.

Механические параметры герконов

К механическим параметрам относится магнитодвижущая сила срабатывания. Этот параметр показывает, при каком значении напряженности магнитного поля происходит срабатывание и отпускание контакта. В технической документации это называется как магнитодвижущая сила срабатывания (обозначается Vср) и магнитодвижущая сила отпускания (обозначается Vотп). Немаловажными параметрами геркона, в ряде случаев основными, является скорость его срабатывания и отпускания. Эти параметры измеряются обычно в миллисекундах и обозначаются соответственно как tср и tотп, которые в целом характеризуют быстродействие геркона.

Герконы, имеющие меньшие геометрические размеры обладают более высоким быстродействием. Максимальное число срабатываний, или попросту ресурс, также относится к группе механических параметров. Этот параметр оговаривает, при каком числе срабатываний все свойства геркона, как механические, так и электрические сохраняются в пределах допустимых значений. В технической документации обозначается как Nmax.


Размеры геркона.

Электрические параметры герконов

Эти параметры такие же, как у обычных механических контактов. Сопротивление, измеренное между замкнутыми контактами называется сопротивлением контактного перехода и обозначается как Rк, а сопротивление, измеренное между разомкнутыми контактами есть не что иное, как сопротивление изоляции Rиз. Электрическая прочность геркона. Этот параметр характеризует пробивное напряжение Uпр. Это напряжение в основном определяет качество изоляции между контактами, которое в свою очередь обусловлено качеством вакуума или заполнения колбы инертными газами. Кроме этого пробивное напряжение зависит от величины зазора между контактами и качества их покрытия.

Мощность, коммутируемая герконом определяется в основном его конструкцией: материалом и размерами контактов, а также типом покрытия контактных площадок. В технической документации этот параметр обозначается как Pmax. Емкость, измеренная между разомкнутыми контактами обозначается как Cк. Она зависит лишь от геометрических размеров геркона и расстояния между разомкнутыми контактами. Все технические характеристики основных типов герконовых выключателей приведены в таблице ниже:


Таблица стандартных технических характеристик герконов.

Достоинства герконовых реле:

  1. Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д.
  2. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций.
  3. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле.
  4. Надежная работа в широком диапазоне температур

Будет интересно Дроссели в электрике: что это и где используются?

Недостатки герконовых реле:

  1. Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий.
  2. Хрупкий корпус герконов, чувствительный к ударам.
  3. Малая мощность коммутируемых цепей у герконов.
  4. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.


Геркон на бумаге.

Использование в охранных системах



Простая домашняя сигнализация

Особенность геркона, внедряемого в охранный комплекс – адаптированность к материалу основания. Такой прием исключает влияние магнитного поля конструкции на магнитное поле, нужное для срабатывания устройства.

Датчик работает по принципу магнитной защелки. Выключатель устанавливается на дверной короб, раму, а затем к нему подключается кабель. Открытый способ монтажа обеспечивает просматриваемость устройства, но повышает магнитное поле. Для скрытой установки подходят только чувствительные модификации, реагирующие на магнит. В противном случае существуют риски взлома.

Характерные ошибки при монтаже герконов

  • Установка герконов на подвижные элементы оборудования, без учета вибрационной защиты, в результате чего разрушается стеклянная колба.
  • Установка герконов без учета предельно допустимых значений напряжения и мощности, в результате чего контакты могут залипать, пригорать, и в итоге выходить из строя.
  • При линейном передвижении геркона в пространстве относительно магнита, или наоборот интервал расстояния должен соответствовать силы магнитного поля для переключения контактов. При большом расстоянии силы магнитного поля может быть недостаточно для срабатывания.
  • Прежде чем подключить установленной сети проверьте его срабатывание мультиметром в режиме прозвонки. Особенно когда конструкция закрывается лицевой панелью или другими элементами, в противном случае для исправления придется разбирать установленные элементы.
  • При монтаже датчиков защиты по току на герконах, не забывайте вращением сердечника настроить их на предельный ток срабатывания. В противном случае они будут срабатывать при меньшем токе, ограничивая производственный процесс, или вообще не сработают и аппаратура сгорит.

Плюсы и минусы

Любая конструкция помимо преимуществ не лишена недостатков. Зная сильные и слабые стороны устройства можно найти оптимальную сферу для его применения. Давайте рассмотрим, в чем заключается преимущества герметичных коммутаторов, к таковым свойствам можно отнести:

  • Высокую надежность коммутации. Она практически на два порядка превышает этот показатель у открытых контактных групп. Это достигается за счет высокого сопротивления между разомкнутыми контактами (RИЗ), оно может исчисляться десятками МОм. Немаловажную роль играет и показатель электрической прочности (UПР), напряжение пробоя у некоторых моделей превышает 10 кВ.
  • Быстродействие также является неоспоримым преимуществом. Частота коммутации многих моделей приближается к 1 кГц. Что касается параметров, описывающих скорость коммутации, то они находятся в следующих диапазонах: tcp — от 0,4 до 1,8 мс, tотп – от 0,25 до 0,9 мс, что намного превышает подобные характеристики открытых контактных групп.
  • Долговечность, число срабатываний исчисляется миллиардами, ни одна открытая контактная группа даже близко не может приблизиться к этому рубежу.
  • Данный тип коммутаторов нетребователен к согласованию с нагрузкой.
  • Управление может производиться без использования электроэнергии.

Характерные недостатки:

  • Низкие показатели коммутируемой мощности.
  • Небольшое число контактов.
  • Дребезг при срабатывании (конструкции «мокрого» типа избавлены от этого недостатка).
  • Большие размеры для современной радиотехнической базы.
  • Недостаточная прочность стеклянной колбы.
  • Чувствительность к воздействию внешних магнитных полей.

Несмотря на явное преобладание положительных качеств, данные устройства постепенно вытесняются полупроводниковыми аналогами, такими как датчики Холла. Отсутствие дребезга, небольшие размеры и более высокая прочность сыграли решающую роль.

Перспективы

Пик развития герконов пришёлся на 1970-е годы. В настоящее время во многих приложениях они вытесняются твердотельными элементами — датчиками Холла. Отличие геркона от датчика Холла:

С начала 2000-х годов наблюдается тенденция к применению миниатюрных герконов (с длиной герметизирующего баллона менее 15 мм). В таких конструкциях повышается чувствительность, быстродействие, резонансная частота, снижается время дребезга, но уменьшаются электрическая прочность изоляции, верхние пределы коммутируемых токов и напряжений, а также сила контактного нажатия и, как следствие, появляется проблема увеличения переходного сопротивления и снижения его стабильности. По состоянию на 2008 год, самый миниатюрный и наиболее чувствительный геркон в мире — с длиной баллона 4,31 мм — серийно производился американской компанией Hermetic Switch Inc., на 2017 год — с длиной баллона 4,01 мм той же компании. Однако неизвестно, каков процент выхода годной продукции подобных изделий. В 2005 году японская фирма OKI сообщила об изготовлении образцов герконов с длиной баллона всего 2 мм, однако о возможностях их промышленного производства ничего не известно.

Управление герконом при помощи постоянного магнита

Наиболее прост и распространен способ управления с линейным перемещением магнита. Здесь вполне уместно вспомнить охранную сигнализацию, где магнит укреплен на двери и заставляет срабатывать геркон, когда дверь закрыта. Способ с угловым перемещением магнита используется намного реже, как правило, в тех случаях, когда другие способы применить по какой-либо причине невозможно. Перекрытие магнитного поля шторкой использовалось в клавиатурах различных вычислительных устройств, вплоть до девяностых годов прошлого столетия, а может быть можно встретить где-нибудь и до сих пор.

Материал в тему: Что такое кондесатор

Особенности и преимущества герконов:

Как уже говорил, контакты геркона находятся в вакууме или в инертном газе и как следствие при работе они слабо обгорают, даже если при замыкании или размыкании между контактами возникает искра.

  • Герконы достаточно долговечные, если не бить геркон и не пропускать очень большие токи, то срок службы геркона бесконечен.
  • Герконы в работе почти бесшумны, слышно только цоканье контактов.
  • Относительно высокое быстродействие.

Недостатки герконов:

  • Герконы очень хрупкие, корпус герконов как правило изготовлен из хрупкого стекла, следовательно их нельзя использовать в условиях сильных вибраций и ударов.
  • Для их срабатывания нужно создать или приложить магнитное поле.
  • Иногда контакты герконов залипают, такое происходит после прохождения больших токов и проскакивания искры при срабатывании контактов, такой геркон необходимо заменить, герконы в основном служат для коммутации небольших токов. Ниже на рисунке Вы можете увидеть фотографию геркона с обгоревшими контактами.

Применение

Герконы нашли применение в разнообразных устройствах позиционирования. К неподвижной части прикрепляют датчик на основе геркона, а к подвижной — магнит.

  • Виды хомутов для воздуховодов
  • Блок питания со стабилизацией тока
  • Особенности и преимущества тонкостенных труб







Сфера применения герконовых датчиков:

  • Системы охранной сигнализации, контроля доступа;
  • Снаряжение для работы под водой;
  • Промышленные клавиатуры;
  • Измерительные приборы (например, велосипедные спидометры);
  • Взрывозащищенные устройства;
  • Медтехника;
  • Автоматическое грузоподъемное оборудование (лифты);
  • Ноутбуки и нетбуки (датчик поднятия крышки). Для ремонта ноутбука можно обратиться к специалистам сервисного центра MOTechnologic.

Технические параметры выбора

При выборе следует учесть ряд технических характеристик этого прибора. К основным из них относятся:

  • коммутационная способность по току;
  • максимальное напряжение;
  • напряжение пробоя промежутка между контактами;
  • переходное сопротивление контактов;
  • предельная мощность нагрузки, которую можно подключить к выводам герметизированного контакта;
  • время замыкания и размыкания прибора;
  • напряженность поля, при которой сработает геркон.

Дополнительная информация! Переходное сопротивление контактов способно увеличиваться по мере их выработки. Также оно зависит от силы магнитного поля, действующего на геркон, и его положения в пространстве.

Back To Top
