Стол для ручной циркулярки

Конструкций самодельных распиловочных столов для ручных циркулярок множество, но большинство из них плоды творческого поиска и/или самовыражения. Впрочем, вполне работоспособные. Однако оптимальные варианты для тех кому надо не сделать и показать, а работать на нем, просматриваются достаточно ясно.

Это – откидной распиловочный стол для ручной циркулярной пилы (слева на рис.). Столешница – ламинированная фанера от 12 мм; царги высотой от 400 мм – мебельная ЛДСП 16-24 мм. Делать царги составными из досок нежелательно, нужной жесткости стола не получится. Свесы столешницы – 30-60 мм.

Конструкция распиловочного стола для ручной циркулярной пилы

Конструкция столешницы циркулярного стола показана справа на рис. Сквозные пазы под выход пильного диска (можно один паз) вырезаются шириной 6-10 мм. Особой точности при этом не требуется, т.к. упор (см. ниже) выставляется на распиловку по пильному диску. Размеры столешницы можно менять произвольно (до прим. 900х1200 мм из 16 мм фанеры). Фиксация в рабочем положении (узел С на рис.) – винтами М8 с гайками-барашками. Узел вращения (поз. В) – отрезок трубы (можно пластиковой). Его крепление к столешнице – можно винтами с потайными головками через сквозные отверстия.

Вместо петель – Г-образные куски прута D8; небольшой люфт в трубе на качество распиловки не влияет. Каждая «петля» дополнительно сгибается в вертикальной плоскости под углом 30-45 градусов. На длинных палочках «Г» нарезается резьба, и они крепятся в царге парами гаек с разрезными шайбами. Крепежные отверстия в царге лучше размечать по месту, вставив «петли» в трубу и уложив столешницу на основание.

Упор

Делать массивный скользящий упор для заготовки, как на поз. 3б на большом рис. в начале, не обязательно. Его (упор) лучше изготовить из отрезка стального уголка от 40х40, обрезав вертикальную полку как показано здесь на рис. (вид сзади).

Конструкция скользящего упора из стального уголка для самодельного циркулярного стола

Крепится такой упор к столешнице струбцинами, а выверять его параллельность пильному диску нужно в любом случае; делается это слесарным угольником с миллиметровыми делениями.

Крепление инструмента

Крепление ручной циркулярки в распиловочном столе в зажимах

Циркулярка крепится к исподу столешницы диском вверх. Если инструмент не гарантийный, а потеря глубины реза несущественна, в башмаке пилы сверлятся 4 отверстия D8, и крепится она сквозными винтами с головками впотай. Весьма желательно между башмаком и столешницей проложить 1-2 мм резину (напр., от автокамеры), качество реза заметно улучшится вследствие гашения вибраций инструмента. Если же потери глубины реза необходимо свести к минимуму, в столешнице делают сквозной вырез под башмак инструмента, пилу крепят к стальному листу толщиной 3-6 мм, а его – в прямоугольной лунке на лицевой (рабочей) поверхности столешницы (см. рис. слева). Но лунку придется выбирать ручным фрезером по дереву, стамеской точно заподлицо не получится.

Как сделать циркулярную пилу своими руками?
11 простых самодельных станков нужных в любой мастерской
Циркулярная пила стационарная своими руками – по нашим чертежам и руководству под силу каждому
Как сделать стационарную циркулярную пилу своими руками
Циркулярка своими руками: чертежи, видео, описание
Как сделать стационарную циркулярную пилу своими руками
Как сделать циркулярную пилу своими руками?
Циркулярная пила своими руками: варианты исполнения и конструкции, порядок изготовления
Циркулярная пила стационарная своими руками: инструкция по изготовлению
Как сделать циркулярную пилу своими руками?

Если инструмент гарантийный или арендный, потери глубины реза неизбежны, т.к. дырявить башмак пилы нельзя. На такой случай известен вариант крепления пилы в зажимах (см. след. рис.). Для регулярной работы в больших объемах не годится, но сделать можно быстро и день-два ровно попилить получится.

Крепление ручной циркулярной пилы в распиловочном столе с минимальной потерей глубины реза

складного в чемодане для работ на выезде:

Пошаговая инструкция по изготовлению станка

Предлагаемая нами технология не предполагает использование сложных деревообрабатывающих станков и оборудования, это намного облегчает процесс для начинающих. Перед началом рекомендуется изготовить простейшее приспособление в виде большого деревянного угольника. Делается оно из бруска 10×30 мм и полоски фанеры 10×50 мм. Оно намного упростит процесс разметки и контроля правильности размеров отдельных деталей станка.

Стол делается из старой ламинированной ДСП, но отлично подходит специальная влагостойкая фанера для бетонных работ. Если у вас есть возможность, то купите этот материал, не пожалеете. Лучше выбирать иностранных производителей, но это обойдется дороже.

Шаг 1. Сделайте раскрой материала для столешницы.

Раскрой материала для столешницы
Раскрой материала для столешницы

Раскрой материала для столешницы

Конкретные размеры большого значения не имеют, исходите из размеров щита и свободного пространства в мастерской. Нужно понимать, что на длинном столе лучше удерживаются заготовки, что облегчает распил длинных досок.

Для обеспечения ровного и перпендикулярного распила пользуйтесь приготовленным приспособлением, рейка должна упираться о кромку ДСП, а пила скользить по полоске фанеры, закрепленной струбциной.

Закрепленная рейка
Закрепленная рейка

Закрепленная рейка

Отпиливание ДСП
Отпиливание ДСП

Отпиливание ДСП

У нас центральная часть стола станка имеет ширину 36 см, две боковые по 18 см. Между ними установятся деревянные рейки из твердых пород древесины для крепления каретки поперечного реза. Такая каретка намного упрощает торцевание и распил деталей.

Замер расстояния для отпиливания ДСП
Замер расстояния для отпиливания ДСП

Замер расстояния для отпиливания ДСП

Процесс отпиливания
Процесс отпиливания

Процесс отпиливания

Три части столешницы, между которыми будут лежать незакрепленные рейки
Три части столешницы, между которыми будут лежать незакрепленные рейки

Три части столешницы, между которыми будут лежать незакрепленные рейки, передвигающиеся вместе с кареткой во время распила материалов

Шаг 2. Положите пилу на центральную часть стола и шилом обведите контур металлической площадки.

Разметка
Разметка

Разметка

Шаг 3. По углам стола просверлите отверстия, делать это можно обыкновенной дрелью или на сверлильном станке.

Высверливание отверстий
Высверливание отверстий

Высверливание отверстий

Шаг 4. Электрическим лобзиком аккуратно вырежьте проем для пилы.

Вырезание проема для пилы лобзиком
Вырезание проема для пилы лобзиком

Вырезание проема для пилы лобзиком

Используя его в качестве шаблона, нарисуйте вкладыш и лобзиком вырежьте его.

Разметка вкладыша
Разметка вкладыша

Разметка вкладыша

Вырезание вкладыша
Вырезание вкладыша

Вырезание вкладыша

Есть варианты не делать вкладыш, то в таком случае уменьшается максимальная глубина резания. Конкретное решение принимайте в зависимости от планируемого использования пилы, но практики всегда советуют рассчитывать на максимальные параметры. Дело в том, что никто не может предвидеть требования к станку на длительную перспективу.

Шаг 5. Закрепите на столике пилу. Приспосабливайте для этого различные подручные материалы, подбирайте их по длине и толщине.

Пилу нужно закрепить
Пилу нужно закрепить

Пилу нужно закрепить

Фото пилы на столешнице
Фото пилы на столешнице

Фото пилы на столешнице

Важно. Никогда не закручивайте саморезы в ДСП без предварительного высверливания отверстия. Плита не рассчитана на такие нагрузки и может дать трещины.

Закрепите пилу с обратной стороны стола.

Пила закреплена бруском и металлической пластиной
Пила закреплена бруском и металлической пластиной

Пила закреплена бруском и металлической пластиной

Вид снизу
Вид снизу

Вид снизу

Шаг 6. Установите на место вкладыш. Он делается из прочного материала, желательно стали или алюминия, но подойдет и пластик. Вкладыш должен выдерживать сильные ударные нагрузки, которые возникают во время пиления, ДСП не справляется с такими задачами.

Разметка вкладыша
Разметка вкладыша

Разметка вкладыша

Используемые для крепления метизы
Используемые для крепления метизы

Используемые для крепления метизы

Деталь фиксируется к подошве пилы, надо готовить отверстия и использовать различные метизы.

Закрепленный вкладыш
Закрепленный вкладыш

Закрепленный вкладыш

Шаг 7. Сделайте разметку под боковины столешницы, они будут фиксироваться при помощи саморезов. Закрепите на клей все части стола на поперечных штангах. С лицевой стороны они дополнительно прикручиваются саморезами с потайными головками, под них отверстия обязательно зенкуются.

Шаг 8. Проверьте ход деревянных реек. Если они в некоторых местах клинят, то надо найти причину и устранить ее. Рейки должны скользить свободно, но без шатаний.

Проверка хода реек
Проверка хода реек

Проверка хода реек

Практический совет. Намного проще вместо реек установить металлические профили. Для этого требуется меньше времени, а качество работы станка намного увеличивается.

Пример стола для циркулярной пилы, установлены металлические профили
Пример стола для циркулярной пилы, установлены металлические профили

Пример стола для циркулярной пилы, установлены металлические профили

Купить профили можно в любом строительном магазине, по возможности приобретайте алюминиевые элементы. У них небольшой коэффициент трения, а это очень важно для плавного передвижения каретки поперечного реза.

Шаг 9. К нижней части стола прикрепите доски ДСП или пластик, они предупреждают выпадение реек.

Испытайте работоспособность станка. Временно установите его на ровную поверхность, включите в сеть и распилите несколько досок.

Выключатель для удобства включения пилы
Выключатель для удобства включения пилы

Выключатель для удобства включения пилы

Сразу обращайте внимание на нехарактерные звуки и вибрации. Надо выяснить причину их появления и немедленно устранить. На этом этапе изготовления стационарной циркулярной пилы выполнять корректировки намного проще, чем на полностью собранном механизме. Все в норме – продолжайте сборку оборудования.

Видео — Простой распиловочный станок

Видео — Стол для циркулярной пилы

Изг о тов л е н и е боковых уп о ро в стола и пр и спос о блений для распиливания

После того как вы устранили проблемы, обнаруженные при испытании, на пиле сделайте заготовки для боковин стола. Размеры произвольные, можете привязывать их к своим фактическим потребностям и параметрам имеющихся материалов.

Шаг 1. Подготовьте заготовки для боковин.

Практический совет. Для ускорения процесса торцевания к пиле приделайте временное устройство – небольшой отрезок ровной доски под угольник прикрепите саморезами к рейке.

После торцевания заготовок временное приспособление снимается, станок возвращается в прежнее состояние.

Шаг 2. Установите столик на постоянные ножки, засверлите отверстия и зазенкуйте их под потайные головки саморезов.

Шаг 3. В нижней части боковин прикрепите доски соответствующей длины. Они усиливают конструкцию и увеличивают площадь упора. За счет этого повышается устойчивость конструкции, что очень важно для циркульного станка.

Интересный факт. Вы никогда не интересовались, почему все старые станки имеют литую тяжелую станину? В те времена отечественная промышленность не могла изготавливать точные детали для высокооборотных механизмов, из-за этого во время их работы неизбежно появлялись биения. Тяжелая станина гасила вибрации – повышалось качество обработки. Это мы к тому, какое большое значение имеет качество всех элементов циркулярки.

Шаг 4. Еще раз испытайте конструкцию, в этот раз давайте максимальные нагрузки.

Приспособление для распила
Приспособление для распила

Приспособление для подачи распиливаемых материалов

Боковой упор стола
Боковой упор стола

Боковой упор стола

Видео — Самодельный упор для циркулярки

Изготов л е н ие каретки

Схема каретки
Схема каретки

Схема каретки

Делается она из полочки ДСП толщиной 16 мм.

Шаг 1. Вдоль краев высверлите отверстия для полозьев, прозенкуйте их. Расстояние между крепежами примерно 10 см.

Шаг 2. Прикрутите основание каретки к деревянным рейкам, установленным на столешнице. Проверьте ее ход, если есть проблемы, то скользящие деревянные поверхности можно намазать мылом или парафином. Большие заедания придется шлифовать мелкой наждачной шкуркой. Работайте очень осторожно, проверяйте ход, не снимите лишний материал.

Шаг 3. Прикрутите две спинки, постоянно замеряйте углы, все они должны быть прямыми.

Шаг 4. Пропилите отверстие для пилы. Делается это в несколько этапов.

  1. Установите каретку в пазы, приподнимите ее вверх, плоскость не должна касаться зубьев пилы.
  2. Включите пилу и медленно опускайте каретку. Отверстие пропиливается до тех пор, пока каретка не опустится в горизонтальное положение.
  3. Аккуратно сделайте отверстие по всей длине каретки.
  4. Поверьте угол, добейтесь правильного положения. Если все в норме, то надо дополнительно закрепить спинки каретки.

Шаг 5. Установите параллельный пиле упор, убедитесь в его работоспособности.

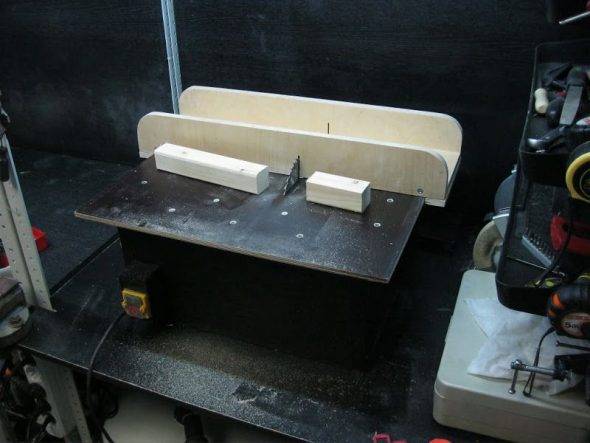

Каретка для настольной циркулярки
Каретка для настольной циркулярки

Каретка для настольной циркулярки

Вид спереди. Для удобства перемещения каретка оборудована ручкой
Вид спереди. Для удобства перемещения каретка оборудована ручкой

Вид спереди. Для удобства перемещения каретка оборудована ручкой

Стационарная циркулярная пила готова к использованию, можете делать собственными руками различные изделия из дерева. Это очень увлекательный и полезный процесс.

Как ровно распилить доску вдоль и поперек
Как ровно распилить доску вдоль и поперек

Как ровно распилить доску вдоль и поперек

Пошаговая сборка

Изготовить своими руками стационарную циркулярную пилу можно из болгарки и ручного резака без внесения каких-либо изменений в конструкцию рабочего инструмента. Основание выполняется из пиломатериалов, что позволяет существенно упростить изготовление, избавляя от необходимости применять сложное сварочное оборудование. Пошаговая инструкция:

  1. Основание выполняется из бруса с размерами 40 на 40 миллиметров и листов фанеры.
  2. Столешница изготавливается из лакированной или ламинированной фанеры. В центре столешницы выполняется пропил, в который будет входить режущий диск.
  3. Снизу при помощи болтов или другого крепления фиксируют дисковую пилу.
  4. Устанавливается выключатель, который позволяет включать пилу без поднятия столешницы. Также можно выполнить циркулярку без включателя, для чего рабочую пилу переводят в режим «Включено», и в последующем останется только подать напряжение на инструмент.
  5. Из мебельных направляющих можно сделать передвижной упор, который крепится уголками к противоположной от выключателя стенке циркулярки. Наличие такого упора позволяет существенно упростить распил древесины.
  6. Продольный упор выполняется из металлического уголка, а его перемещение осуществляется за счет ослабления болтов. Фиксирующие болты находятся в небольших, расположенных параллельно друг другу, пропилах столешницы.
  7. Останется провести пробный запуск инструмента и при необходимости выполнить его регулировку.

Такой вариант изготовления циркулярной пилы станет отличным выбором в случае необходимости инструмента для распила досок толщиной до 3 сантиметров. Если же требуется изготовить мощный и многофункциональный аппарат для дома, то используют электродвигатели с мощностью в 5 кВт и более, которые позволяют обрабатывать и распиливать доски толщиной в 5−8 сантиметров.

Некоторые мастера изготавливают более сложный инструмент, подразумевающий использование мощных электромоторов, клиноременной передачи и пильных дисков большего диаметра. При наличии каких-либо сложностей в сети можно найти тематические видео, рассказывающие о том, как сделать циркулярку своими руками.

Как своими руками сделать циркулярку из ручной дисковой пилы
Циркулярная пила своими руками: варианты исполнения и конструкции, порядок изготовления
Циркулярная пила своими руками: варианты исполнения и конструкции, порядок изготовления
Как сделать циркулярную пилу своими руками?
11 простых самодельных станков нужных в любой мастерской
Циркулярная пила стационарная своими руками: инструкция по изготовлению
Циркулярка своими руками
Как своими руками сделать циркулярку из ручной дисковой пилы
Изготовление деревообрабатывающей циркулярки своими руками
Циркулярная пила стационарная своими руками: инструкция по изготовлению

Originally posted 2018-04-18 12:27:28.

Миниатюрный циркулярный станок настольного типа

В предыдущем разделе статьи мы рассказали, как сделать мини циркулярную пилу ручного типа из угловой шлифовальной машинки, а теперь хотим поделиться с вами секретом ее превращения в стационарный образец для большего удобства в использовании. Такой процесс очень прост и подразумевает сборку П-образной станины для циркулярной пилы из трубы диаметром 14 – 20 мм с подвижным поперечным рычагом. Конструкцию изготавливают так, чтобы ее нижние концы изгибались горизонтально вдоль направления реза, при этом они крепятся на стол для ручной циркулярки болтами. Устойчивость станины циркулярки обеспечивается за счет дополнительных опор, для чего на горизонтальную перемычку надевают качающийся рычаг, сваренный из трубы в форме буквы «Т».

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами. К вертикальной части станины на хомут фиксируется дисковая пила. Стол из ручной циркулярной пилы в сборе может функционировать в качестве отрезного станка, если на болгарку установить штатный режущий диск. Стоит отметить, что сквозной пропил здесь не превысит 80 мм, и для обработки более крупных пиломатериалов потребуется самодельный циркулярный станок посерьезнее, о котором и пойдет речь далее.

Как сделать распиловочный циркулярный станок в домашних условиях

Первое с чем нужно определиться — это с габаритами будущего станка.

Габариты стационарной станины циркулярной пилы

Их подбирают, исходя из предстоящего объема работ. Для распиловки крупных заготовок, дров требуется достаточно большой стол. Для обрезка обзола с необрезной доски требуется длинный стол, и т.д. При этом оптимальная высота станка всегда примерно одна и та же.

Наиболее универсальным, подходящим для большинства видов работ и заготовок, является следующие размеры: высота 650-750 мм, длина 700-1000 мм, ширина зависит от вала. Но, рабочий стол с одной стороны от пильного диска должен быть шириной не менее 250- 400 мм, чтобы можно было разметить широкую заготовку так, чтобы она не перешивала при распиле.

Важное значение имеет высота. Если станина слишком низкая, при работе мастеру пригодиться сгибать спину, что неудобно и утомительно. На слишком высокую станину трудно поднимать тяжелые заготовки, и трудно с ними работать. Средняя высота указана выше (650-750мм), но она может корректироваться от роста мастера и размера заготовок. Для тяжелого горбыля и досок высокие станины неудобны.

Возможны другие варианты – настольные станки. Они имеют небольшую высоту. Для работы их устанавливают на отдельные верстаки или станины подходящей высоты.

Также для распиловки длинных заготовок иногда используются дополнительные отдельные станины. Чаще всего это простейшие опоры из дерева.

Следует сразу четко определиться с габаритами будущего станка, исходя из вышеизложенных соображений.

Материал станины

Затем выбирается материал, из которого можно сделать станину и рабочий стол. Есть варианты.

Металл

Для станины используется любой доступный металлопрокат: уголок, квадратный или прямоугольный профиль, трубы для ножек, швеллера, покупные или из металлолома.

Уголки размерами от 40х40 толщиной не менее 2 мм и выше имеют достаточный запас прочности для всех элементов станины. Более тонкие уголки (25Х25) можно использовать для обвязки каркаса по периметру.

Циркулярка Holzkraft

Более мощные швеллера имеют запас прочности, многократно превышающий необходимый. Утяжеляют вес конструкции, что не есть недостаток, если станок не придется постоянно перетаскивать. Массивный станок лучше гасит вибрации при работе. Если металлопрокат приходится покупать, не стоит переплачивать за явно чрезмерную мощность и вес.

Для плоскости рабочего стола используют металлические листы толщиной 5-10 мм (черные металлы) или 10-20 мм (алюминий).

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

  • многослойная фанера толщиной 10 мм и более;
  • выключатель и провод;
  • болты со шляпкой под потай;
  • шурупы;
  • деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Какие брать диски

Пильный диск – важнейшая часть циркулярки, рабочий орган, ради которого она и делается. К нему же привязывается и вся конструкция станка, так что нужно заранее определиться, какие диски будем использовать в работе, и как выбрать нужный заочно (онлайн) по обозначениям на нем или в описании..

Типы и системы обозначений пильных дисков

Типы и системы обозначений пильных дисков

Наиболее распространены 2 системы обозначений. По первой (п. А поз. 1 на рис.) последовательно обозначаются:

  1. диаметр диска по вершинам зубьев, мм;
  2. ширина реза, мм;
  3. диаметр установочного (посадочного) отверстия, мм. Типовой (по умолчанию) допуск +0,05 мм не указывается;
  4. нетиповой допуск на посадку (возможно);
  5. количество зубьев;
  6. буквой Т или пиктограммой – наличие на зубьях твердосплавных напаек;
  7. частота вращения – рабочая (номинальная) просто цифрами, максимально допустимая с приставкой max.

По второй системе обязательно, цифрами через дефисы, указывается типоразмер диска: диаметр по основаниям зубьев, их количество, посадочный диаметр (допуск по умолчанию тот же). Напр., 190-36-30 в п. Б поз. 2 означают диск диаметром 190 мм (по вершинам зубьев будет 200) на 36 зубьев под посадку 30 мм. Отдельно указывается частота вращения, но здесь она максимальная по умолчанию; рабочая на 10% меньше. Остальные параметры указываются или условными обозначениями (п. В поз. 2) или текстуально. Минимальная частота вращения, при которой еще обеспечивается должное качество реза, для сертифицированных дисков со стабилизирующими прорезями (поз. 1, 2, 4, 5) на 50% ниже рабочей, а для сплошных дисков на 25% меньше.

В продаже встречаются вполне качественные «внесистемные» диски (поз. 3-5). Но во всех случаях просто «по дереву» (поз. 2-4) обозначает соответствующую ТУ деловую древесину, фанеру, ДСП, ламинат и др. достаточно качественные древесные материалы. Пилить таким диском не выдержанное сырое дерево опасно – может заклинить и разлететься. Для распиловки дикой древесины выпускаются специальные диски с обозначениями Forest (лес, поз. 5), Wildwood (дикое дерево), Timber (древесина), Log (бревно) и т.п. Диски с такими обозначениями применяются в стационарных маятниковых пилах, циркулярных пилорамах и др. оборудовании для распиловки сырой древесины.

Примечание: если собираетесь пилить циркуляркой металл, будьте внимательны – диски для стали и алюминия не взаимозаменяемы. Продаются также универсальные диски для распиловки любых материалов, но работают они грубо. Пилить «универсалами» ламинат, ЛДСП и др. ламинированные материалы нельзя – покрытие слущивается.

Наконец, в продажу поступает много пильных дисков безо всяких обозначений, поз. 6 на рис. В общем, пилят, но с ними нужно осторожнее: линейную скорость вращения такого диска лучше не давать более 40 м/с. Чтобы получить из нее скорость вращения (для расчета передачи), измеряем диаметр диска по основаниям зубьев D (в мм), и вычисляем его рабочую скорость вращения как 60(40 000/(3,1415хD)). Напр., рабочая скорость вращения «мутного» диска на 200 мм получится 3815 об/мин; лучше взять 3500.

Пошаговая инструкция

Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:

  • прежде всего, нужно сделать стол-основу;
  • установить саму болгарку и диск;
  • прикрепить упорную планку;
  • подвести электричество;
  • провести проверочный запуск.

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.


Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.

  • Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
  • Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.


  • После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
  • Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.
  • Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.


  • Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
  • Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
  • На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.

На этом работа закончена.


Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.

Как правильно сделать циркулярную пилу своими руками?
Как сделать циркулярную пилу своими руками?
Циркулярная пила стационарная своими руками – по нашим чертежам и руководству под силу каждому
Циркулярка своими руками: чертежи, видео, описание
11 простых самодельных станков нужных в любой мастерской
Изготовление деревообрабатывающей циркулярки своими руками
11 простых самодельных станков нужных в любой мастерской
Циркулярная пила стационарная своими руками: инструкция по изготовлению
Как своими руками сделать циркулярку
Циркулярная пила стационарная своими руками – по нашим чертежам и руководству под силу каждому

Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.

Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.


Стационарная циркулярная пила своими руками — чертежи и фото

Циркулярная пила стационарная своими руками – по нашим чертежам и руководству под силу каждому

Здравствуйте уважаемые читатели и подписчики Блога Андрея Ноака.

На этот раз я расскажу вам о том, как смастерить циркулярную пилу в домашних условиях используя ручную пилу, а старый рабочий двигатель от стиральной машины превратить в привод мини-пилорамы! Циркулярная пила стационарная своими руками это вполне не дорогое удовольствие под силу каждому и надеюсь для вас станет неотъемлемым инструментом в хозяйстве.

Введение

Именно при помощи такого приспособления можно осуществить распил материала, да тем более под любым углом и выбрать необходимое сечение. Зачастую каждый из нас желает сэкономить на покупке дорогостоящего оборудования и инструмента, вот и приходится включать свои мозги и проявлять немного изобретательности.

Далее я расскажу, каким образом из ручной пилы можно изготовить циркулярное приспособление.

И так начнем. Ни один из станков не обходится без основания. В качестве нашего варианта мы используем пару деревянных козлов (как вариант можно использовать металлические), связываем их между собой доской 50×150 мм.

Ниже привожу схематический чертеж:

Станина станка: 1 — козлы; 2 — доски 50×150 мм.

На подготовленное основание закрепляем стол. Он в свою очередь сформирован из двух стальных прямоугольных пластин размером 200 мм×4 мм.

Между собой пластины связываются перемычкой с одной и другой стороны. Крепим при помощи шурупа.

Внутренние края пластины должны быть строго параллельны друг другу, это крайне важно! Зазор между пластинами устанавливаем 12 мм (рекомендуемый зазор в пределах 10 – 12 мм).

Ниже привожу подробный и более наглядный чертеж:

1 — фанерная перемычка; 2 — стальная пластина; 3 — вкладыш; 4 — пильный диск; 5 — шурупы; 6 — винты с потайной головкой; 7 — доска станины.

После того как стол закреплен займемся монтажом ручной пилы в наш подготовленный зазор между пластинами. Для этого просверливаем отверстия в пластинах под потайные винты. Диаметр отверстий подгоняем под свои крепежные материалы (на чертеже под номером 6). Данной операцией мы сохраним гладкость пластин.

Особое внимание стоит уделить центрации пильного диска. Он должен быть строго параллелен пластинам и не должен иметь деформаций.

Как только параллельность достигнута, осуществляем стяжку нашей конструкции винтами. Вставляем вкладыш с прорезью под пильный диск. Рабочий стол готов, после этого монтируем его на станину винтами с гайками, опять же крепеж берете тот, который есть у вас.

С нижней части станины крепим розетку на 220 В для питания пилы, и щиток с аварийной кнопкой отключения.

Вот и каркас циркулярки готов к первому запуску. Как вы видите все до безумия просто. Дешево и сердито, а за то какой помощник в хозяйстве!

Собираем привод

А теперь я опишу, как из стиральной машины изготовить пилораму. Хорошей деталью для нашей циркулярки послужит электродвигатель стиральной машины. Демонтируем двигатель из корпуса и проверяем на работоспособность. Подключение двигателя опишу немного ниже.

И так начнем со станины. Изготовим каркас из металлического уголка размером 3 – 4 мм либо же используем ДСП. В нашем случае рабочий стол изготовлен из листа фанеры. Естественно в листе вырезаем технологический проем под пильный диск.

Ширину подгоняем от применяемого пильного диска с небольшим запасом. Подготавливаем пруток. Он будет исполнять роль стоек. К рабочему столу крепим электродвигатель, предварительно просверлив отверстия под его крепление. В качестве крепления будут служить кронштейны с отверстиями под болт. Собираем конструкцию.

На чертеже все будет видно и понятно:

Принцип действия электродвигателя от стиральной машины на циркулярке это передача движения валу. На валу запрессован малый шкив. Большой шкив запрессован соответственно на валу дисковой пилы.

Связывает шкивы клиновидный либо ручейковый приводной ремень.

Профиль и размер ремня выбираем в зависимости от количества ручейков на шкивах и его ширины или в зависимости от того что у вас имеется дома.

Примечание:

  • Малый шкив лучше использовать с ручейками. Это не даст ремню проскальзывать и не приведет к его быстрому износу. Если все-таки, по какой, то причине ставите обычный шкив, придется проточить 3 – 4 поперечные бороздки. Эта операция не даст ремню проскальзывать.
  • Приводной ремень подбирайте в зависимости от расстояния между шкивами либо же подгоняйте расстояние под ремень.
  • Вал, шайба и гайка должны быть штатными от старой циркулярки. Это предотвратит всевозможные случаи травматизма при работе.

Как подключить мотор и осуществить правильную регулировку оборотов?

В нашем случае регулировка оборотов электродвигателя позволит не терять мощность при повышенной нагрузке во время работы. Если подключить двигатель без регулятора оборотов ни чего хорошего не получится, ведь это приведет к тому, что обороты будут максимальные. Вот и поговорим, как изготовить регулятор оборотов.

Прежде чем приступить к регулировке оборотов электродвигателя необходимо его проверить на работоспособность, а то мало ли, он у вас неисправен.

Для этого осматриваем двигатель, если видимых повреждений нет, необходимо убедится не повреждены ли составные его части. Для этого разбираем двигатель. Находим катушку возбуждения, в народе называют башмаком. От нее должно идти как минимум 2 и более проводов. На рисунке все наглядно видно:

После того как разобрались и нашли башмаки начинаем измерять сопротивление обмоток. Для этого тумблером выставляем минимальное сопротивление и прикасаемся к проводам. Нам нужно выбрать две катушки, на которых будет значение сопротивления больше чем у остальных. Если катушек только две оставляем как есть, единственное только измеряем целостность обмоток.

После этого приступаем к осмотру коллектора и щеток. При необходимости очищаем коллектор от окислений и если необходимо меняем щетки (банально перепаять).

Коллектор и щетки выглядят следующим образом:

Так выглядит Тахо датчик:

После осмотра и диагностики всех узлов займемся подключением проводки двигателя.

  1. Для этого соединяем провод от коллектора с проводом катушки.
  2. Второй провод от коллектора и соответственно второй провод катушки подключаем в сеть 220 В.
  3. Для изменения направления вращения, меняем провода местами, а именно 1-й провод коллектора и 1-й провод катушки подключаем к сети, а вторые провода соединяем вместе.
  4. Произвести маркировку проводов бирками. Что бы далее их не перепутать. После этого осуществляем первый запуск двигателя.

Подключение регулятора напряжения

Ниже схема подключения:

  • Провод катушки соединяется с проводом якоря;
  • Второй провод катушки подключаем к сети;
  • Второй провод якоря соединяется с диммером;
  • Второй выход диммера подключается к сети;
  • Первый пуск двигателя.

Во время запуска соблюдайте все меры предосторожности, ведь самодельная пилорама является оборудованием повышенной опасности.

по теме

Надеюсь, вся информация в данном материале была вам полезна. Подписывайтесь на новости, делитесь с друзьями. Удачи и до новых встреч, с вами был Андрей Ноак!

Источник: https://andreynoak.ru/oborudovanie/kak-sobrat-tsirkulyarku-doma/

Back To Top
