Обозначение систем, расшифровка

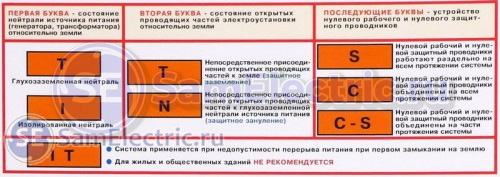

Для обозначения каждой системы, используется буквенный индекс, состоящий из нескольких букв.

Первая, стоящая в индексе буква указывает на характер заземления основного источника питания приборов (трансформаторной подстанции), а вторая – на заземление открытых участков электрических установок.

Для обозначения используются определенные буквы латинского алфавита, каждая из которых имеет свою расшифровку:

• Т – заземлено (от «Terre» — земля);
• N – занулено, подключено к нейтрали источника (от «Neuter» — нейтраль);
• I – изолировано (от «Isole» — изоляция).

Вот эти три буквы и используются для обозначения систем заземления, которые входят в международный стандарт.

Три системы заземления согласно МЭК имеют обозначение:

• TN (которая в свою очередь делится на подсистемы TN-C, TN-S, TN-C-S);
• ТТ;
• IT.

Дополнительно классификацией введено буквенное обозначение нулевых проводников, задействованных в системах заземления:

• N – рабочий;
• РЕ – защитный;
• PEN – комбинированный (совмещенный), включающий в себя и рабочий, и защитный нулевые проводники.

Все указанные системы имеют свои конструктивные особенности, что предопределяет их сферу использования.

Для использования в жилых помещениях более подходящими являются подсистемы заземления TN.

Система TT применима для мобильных построек (строительных и иных вагончиков, киосков, имеющих металлические поверхности), а вот IT используется в основном для организации заземления лабораторий.

Используемая при электрификации помещений система заземления обязательно указывается в проектной документации, поскольку для проведения обслуживающих и ремонтных работ нужно чтобы электрик точно знал, какая из систем использована.

Имеющийся стандарт системы заземлений – международный, поэтому он используется и у нас.

Причем весь регламент, действующий у нас и касающийся систем заземления, полностью прописан в правилах устройства электроустановок (ПУЭ). Причем ПУЭ действует как на территории РФ, так и Украины.

Эти правила являются общим положением для правильного проведения электрификации, эксплуатации электроприборов и обеспечения защиты.

Далее рассмотрим особенности каждой из систем, а также их положительные качества и недостатки.

Читайте также:
В чем разница между заземлением и занулением

Надежное заземление — гарантия безопасности

Все существующие системы устройства заземления предназначены для обеспечения надежного и безопасного функционирования электрических приборов и оборудования, подключенных на стороне потребителя, а также исключения случаев поражения электрическим током людей, использующих это оборудование. При проектировании и устройстве систем энергоснабжения, необъемлемыми элементами которых является как функциональное, так и защитное заземление, должна быть уменьшена до минимума возможность появления на токопроводящих корпусах бытовых приборов и промышленного оборудования напряжения, опасного для жизни и здоровья людей.

Система заземления должна либо снять опасный потенциал с поверхности предмета, либо обеспечить срабатывание соответствующих защитных устройств с минимальным запаздыванием. В каждом таком случае ценой технического совершенства, или наоборот, недостаточного совершенства используемой системы заземления, может быть самое ценное — жизнь человека.

Смотрите также:

• Вебинары с ведущими экспертами отрасли
• Все для расчетов заземления и молниезащиты
• Полезные материалы: статьи, рекомендации, примеры

Смотрите также:
Почему вертикальные заземлители нельзя располагать…
Электролитическое заземление в вечномерзлых грунта…
Электролитическое заземление в средней полосе Росс…
Анализ нормативного документа ФЕДЕРАЛЬНЫЕ НОРМЫ И …
Нержавеющее заземление можно проверить магнитом?

Консультация и вопросы от технического центра ZANDZ.com

(К сожалению, мы не консультируем частных лиц)

Пн-Пт,
7:00-16:00
Мск Дмитрий Красноборов
class=»nomargin»>
Технический специалист по молниезащите и заземлению
info@zandz.com
+7 (495) 134-3351
Чат в WhatsApp (ссылка)
Чат в WhatsApp (QR код)
Чат в Telegram (ссылка)
Чат в Telegram (QR код)
Чат в VK
Чат в Facebook

Пн-Пт,
9:30-18:00
Мск Денис Поздняков
class=»nomargin»>
Технический специалист по молниезащите и заземлению
info@zandz.com
+7 (495) 134-3351
Чат в WhatsApp (ссылка)
Чат в WhatsApp (QR код)
Чат в Telegram (ссылка)
Чат в Telegram (QR код)
Чат в VK
Чат в Facebook

Пн-Пт,
9:00-18:00
Мск Михаил Шуин
class=»nomargin»>
Менеджер по продуктам «Молниезащита и заземление»
info@zandz.com
+7 (495) 134-3351
Чат в WhatsApp (ссылка)
Чат в WhatsApp (QR код)
Чат в Telegram (ссылка)
Чат в Telegram (QR код)
Чат в VK
Чат в Facebook

Монтаж и подключение провода СИП – разбираем тонкости

Доброго времени суток! Но начну сегодня с недобрых сведений. Если посмотреть статистику причин возникновения…

Далее 06.07.2021

Отсутствует заземление, что делать

В случае, если дом старый, а электропроводка не модернизирована, то в электрической схеме такого здания отсутствует канал заземления. В такой ситуации нет возможности создания защиты металлических поверхностей приборов от электрического тока. Однако в данном случае все таки присутствует метод защиты электрических цепей при аварийных ситуациях, таких как короткое замыкание, он называется ЗАНУЛЕНИЕ.

В чем отличия? Если при защитном заземлении происходит защита металлических поверхностей и отвод тока в землю через общую шину, то при занулении канал «земля» какого-либо прибора или розетки осуществляется соединение этого канала с нулем (нулевым проводником электропроводки).

Основное отличие заключается в том, что в схеме с занулением при возникновении аварийной ситуации происходит отключение прибора, поверхности которого оказались под напряжением из-за «пробоя» изоляции, от электросети. Так, зануление не защищает полностью от поражения электрическим током, но минимизирует воздействие на человека за счет моментального отключения электричества.

Если в условиях многоквартирного дома отсутствует возможность установки заземления из-за использования проводки типа TN-C, то стоит использовать метод зануления. Если же присутствует возможность прокладки новой современной проводки, например, в частном доме, то необходимо проводить работы по созданию защитного контура заземления.

4 основных системы заземления жилых зданий

Электрическая связь потребителей с глухозазмеленной нейтралью подстанции может выполняться разными способами. При этом цепочка прохождения аварийных токов претерпевает изменения, что сказывается в конечном счете на безопасности людей.

Кратко разберем четыре наиболее распространенные электрические схемы.

Самая старая система заземления TN-C

От трансформаторной подстанции 0,4 кВ к потребителям по кабельной линии подводятся три потенциала фаз звезды и общая нейтраль, заземленная на стороне генератора. На стороне потребителя смонтировано повторное заземление.

Нейтраль используется для совмещенной передачи как рабочих нагрузок, так и аварийных токов.

Корпуса электрических приборов не заземляются. При пробое изоляции высокий потенциал напряжения проникает на корпус, а прикоснувшийся к нему человек попадает под действие тока.

Это наиболее опасная схема. Для снижения рисков при работе со сложным электротехническим оборудованием в ней раньше применялось зануление.

Суть этого технического мероприятия состоит в том, что корпус прибора, а чаще всего это были инструменты типа электродрели, преднамеренно до начала работы подключался к нулевому проводу.

Когда происходил пробой изоляции, то фаза попадала на корпус. Сразу в сети питания возникало короткое замыкание. Его должен был отключить автоматический выключатель. За счет его срабатывания выполнялась защита работника.

Зануление повышает безопасность пользования электрическим инструментом в схеме TN-C, но решает этот вопрос только частично.

Недостатки зануления:

• для обеспечения защитной функции работнику необходимо точно выполнить ряд организационных и технических мероприятий;
• ток возможного КЗ следует надежно отгородить от тела работника, что требует обязательного использования диэлектрических перчаток и обуви, а также защиты глаз;
• в случае зануления стационарно установленного электроприбора нельзя путать местами ноль с фазой, что часто допускают даже электрики. В такой ситуации опасный потенциал автоматически попадает на открытый корпус, резко увеличивая риск получения электротравмы.

Использование зануления в быту может быть выполнено простым соединением нулевого и заземляющего контактов в розетке. Но делать это нельзя потому, что вместо повышения безопасности можно создать массу неприятностей не только себе, но и окружающим людям.

Схема TN-C дорабатывает свой срок на старом оборудовании прошлого века, а во вновь монтируемом уже не монтируется.

Самая безопасная система заземления TN-S

Здесь в кабельную линию дополнительно подключается пятая жила за счет деления нейтрали на две отдельные магистрали, предназначенные для протекания:

• рабочих нагрузок по N проводу;
• аварийных токов по PE проводнику.

К магистрали РЕ проводника предъявляются очень жесткие требования по монтажу и эксплуатации. Внутри него, в отличие от рабочего нуля, запрещено устанавливать любые коммутационные аппараты.

За счет этого он имеет минимально возможное электрическое сопротивление, по которому отводятся токи аварийных режимов.

Единственный недостаток этой схемы — повышенные материальные затраты на дорогие кабельные линии.

Современная модификация системы заземления TN-C-S

Поскольку оперативно перевести все здания страны со старой схемы TN-C на новую TN-S практически невозможно, да и очень затратно, то сейчас разработан и реализуется проект TN-C-S.

В нем от ТП 0,4 кВ идет старый кабель с четырьмя жилами. Внутри вводного силового щита монтируется главная защитная шина (ГЗШ), которая подключается на контур повторного ЗУ.

PEN проводник, приходящий от трансформаторной подстанции, на ГЗШ расщепляется на два потока:

• рабочий ноль N;
• защитный PE.

В этой схеме для отвода аварийных токов внутри здания работает уже отдельный РЕ проводник. За счет его использования безопасность пользования электрическими приборами значительно повышается.

Перевод зданий с TN-C на TN-C-S выполняют профессиональные бригады электриков по специально выданному наряду на производство работ. Они уже учтены в новом проекте электроснабжения здания.

Любые самостоятельные эксперименты по подключению своих электроприборов к самодельным контурам ЗУ владельцами квартир многоэтажных зданий неуместны. Причин для этого очень много, а использовать уже заземленные трубопроводы и металлоконструкции — опасно.

Они, благодаря неумелым действиям, в большинстве случаев только повышают риски поражения людей электрическим током.

Эффективная система заземления TT для частных зданий, питаемых воздушными линиями электропередач

Воздушные ЛЭП массово распространены в сельской местности. Они монтируются по старой четырехпроводной схеме.

Владельцы частных домов могут значительно повысить свою безопасность за счет создания дополнительного контура ЗУ и подключения к нему РЕ проводниками токопроводящих корпусов всех бытовых приборов.

Эту работу можно выполнять самостоятельно.

Обозначения и перевод названий систем заземления

Существуют TN, TT и IT системы заземления. Система TN, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Первая буква говорит о способе заземления источника электрической энергии (генератора или трансформатора), по второй – потребителя.

Типы систем заземления

Буквы эти взялись из французского, и означают: «Terre» — земля, «Neuter» — нейтраль, «Isole» — изолировать, а также из английского: «Combined» и «Separated» – комбинированный и раздельный.

• T — провод подключен к земле .
• N — подключение к нейтрали.
• I — изолирование.
• C — объединение функций, соединение рабочего и защитного нулевых проводов.
• S — раздельное использование во всей сети рабочего и защитного нулевых проводов.

Также в схемах систем заземления используются следующие обозначения:

• L – Line, Линия, на которой действует фазное напряжение по отношению к нулевому проводу.
• N – Neutral, рабочий ноль, по которому протекает рабочий ток, равный току в проводе L (для однофазных систем).
• PE – Protect Earth, защитная земля, провод защитного заземления.
• PEN – совмещенный рабочий и защитный нулевой проводник.

Системы с изолированной нейтралью

В ходе передачи и распределения электрического тока на потребителей применяется трехфазная система. Это дает возможность обеспечить симметричность и равномерное распределение нагрузки по току.

Такое устройство создает режим, предусматривающий использование трансформаторной будки и генераторов. Их нейтральные точки не оснащены контуром заземления.

Изолированный тип нейтрали применяется в схеме питания при соединении вторичных обмоток трансформаторных установок по схеме треугольника и при отсутствии питания во время аварийный ситуаций. Такая сеть представляет собой замещающую цепь.

Изолированная нейтраль способствует пробиванию изоляционного покрытия при коротком замыкании и возникновению короткого замыкания на других фазах.

Watch this video on YouTube

TN-S

Самая безопасная система, это TN-S.

Силовой кабель для соединения потребителя электроэнергии с источником питания, выполнен по пятижильной схеме: три фазы (L1, L2, L3), рабочий нуль (N) и рабочее заземление (PE). Объединение нуля и «земли» происходит на ближайшей подстанции. При аварийной ситуации, если рабочий нуль отгорит, корпуса электроустановок все равно остаются присоединенными к заземлению. Защита от поражения электротоком обеспечивается независимо от состояния нулевого провода. Соответственно, внутренняя разводка к потребителям выполняется трехжильным проводом (для однофазного подключения), либо тем же пятижильным (при наличии трехфазных электроустановок: например, электропечей или отопительных систем).

На вводных щитках в каждом помещении, монтируются по две раздельные клеммные колодки: рабочий нуль и защитная земля.

Причем после «земляной» колодки нельзя устанавливать коммутационные устройства: выключатели, защитные автоматы. По всей длине, заземляющий проводник от заземлителя до электроустановки, не должен иметь размыкающих устройств.

Вы спросите: «а как же розетка?» При извлечении из нее вилки, линия заземления действительно размыкается. Но при этом электроустановка полностью обесточивается, и перестает быть опасной.

Что такое PE и PEN проводники

• PE — обозначение нейтрального (не фазного) проводника, используемого для электробезопасности сетей.
• PEN — это обозначение проводника, который одновременно является и рабочим нулём (N) и защитным проводником (PE).

Буквы используемые в аббревиатурах.

• Буква «T», обозначает землю (terre);
• «N» это нейтраль (neuter);
• Буква «I» это изолированно (isole).

Система TN и ее подсистемы, их особенности, достоинства, недостатки

Общая особенность системы TN сводится к тому, что нейтраль источника питания имеет глухое заземление (подключено к заземляющему контуру, установленному рядом с подстанцией).

К этому заземлению и подключаются открытые участки электрической проводки посредством нулевых проводников.

Имеющиеся подсистемы как раз и разделяются по способу подключения этих проводников к заземлению.

TN-C.

Система TN-C – один из самых распространенных видов заземления, который на данный момент является уже устаревшим, но часто встречается в домах старых построек.

Она отличается тем, что проводники N и PЕ (рабочий и защитный), объединены в единый по всей системе – PEN-проводник.

Широкое распространение эта система получила благодаря простоте монтажа и экономичности, поскольку не требует укладки и подключения дополнительных проводов. Это и является ее основными достоинствами.

Но в этой системе не предусмотрено отдельное защитное заземление. То есть, на конечной точке электропроводки жилого дома – розетке, оно отсутствует, что значительно понижает безопасность использования электроприборов в жилье.

Присутствующий же в системе PEN-проводник подводится только к электрощитам – вводному и этажному.

Из-за этих конструктивных особенностей при монтаже новых линий электросетей, а также реконструкции, уже существующих запрещено использовать данную систему.

Для повышения безопасности нередко используется зануление, позволяющее бороться с короткими замыканиями, которые могут возникнуть в сети.

Если замыкание произойдет, зануление обеспечит срабатывание автоматических выключателей для обесточивания электросети дома.

TN-S.

В новых постройках система TN-C уже не применяется, для них более предпочтительна система TN-S.

Она характеризуется тем, что рабочий и защитный нулевой проводники – раздельны по всей системе. То есть, проводка включает в себя отдельно N и PE-проводники.

Эта система отличается обеспечением высокой степени безопасности человека и защиты оборудования и электроприборов, поскольку защитное заземление имеют даже конечные точки электросети.

К тому же, в ней не образовываются высокочастотные помехи, которые могут возникать в первой системе во время использования пылесоса, дрели и прочих электроприборов.

К достоинствам этой системы также относится отсутствие надобности в периодической проверке состояния контура заземления.

При этом стоимость прокладки такой системы очень высокая. Обусловлено это тем, что при монтажных работах необходимо укладывать многожильные кабели.

Для однофазной сети кабель должен содержать 3 жилы (фазная, рабочая нулевая N и защитная PE).

А для трехфазной – кабель нужен уже 5-жильный (3 фазных – А, В, С, а также N и РЕ).

Именно высокая стоимость и является основным недостатком этой системы.

TN-C-S.

Последняя подсистема – TN-C-S объединяет в себе конструктивные особенности двух предыдущих систем.

Основное ее отличие заключается в том, что от подстанции на жилой дом идет PEN-проводник. Но на определенном этапе производится его разделение на рабочий N-проводник и защитный РЕ-проводник.

Обычно разделение делается на вводно-распределительном устройстве (ВРУ), то есть, на входе в дом.

При этом после разделения для PE-проводника делается повторное заземление, путем соединения его с заземляющим контуром дома.

После расщепления к квартирным щиткам уже подводится раздельные нулевые проводники, что позволяет создать защитное заземление на конечных точках сети. То есть, получается, что до ВРУ идет система TN-C, а после него – уже TN-S.

Такая система достаточно перспективная у нас, поскольку позволяет быстро и с небольшими затратами модернизировать систему TN-C, тем самым значительно повысив безопасность при использовании бытовыми электроприборами.

Но есть у нее и один недостаток, который сводится к тому, что в случае повреждения PEN-проводника, проводка полностью лишается заземления, что может привести к поражению электрическим током, поскольку корпусы электроприборов могут оказаться под напряжением.

Схема электроснабжения системы TN-S

Система заземления TN-S имеет ряд особенностей, отличающих её от защиты других типов:

• Нейтральный провод N отделён от заземляющего РЕ на всей длине. Этим она отличается от системы TN-C-S, в которой проводники объединены в линии от подстанции до вводного щита в доме. Единственное место их соединения — заземлённая средняя точка вторичных обмоток питающего трансформатора.
• Заземляющий провод во вводном щите допускается не заземлять. Вместо этого выполняется система уравнения потенциалов (СУП). Основным заземлителем является глухозаземлённая нейтраль трансформатора, в отличие от заземления TN-C-S, при котором в каждом здании необходимо иметь свой контур заземления, с которым соединяется место разделения PEN-проводника.
• При обрыве нейтрального провода в любой точке напряжение на корпусе электроприборов отсутствует. Благодаря этому система TN-S является лучшей защищитой потребителей от поражения электрическим током.

Подробно схема заземления TN-S и требования к ней описаны в ПУЭ п. 1.7.3 и показана там же, на рис. 1.7.2.

Название системы TN-S указывает на её основные конструктивные особенности:

1. 1. T (terre — земля) — цепи электропитания заземлены;
2. 2. N (neuter — нейтраль) — система соединена с нейтралью источника питания;
3. 3. S (separated — раздельный) — нейтральный проводник N разделён с заземляющим РЕ.

В этой схеме защиты исключено попадание питающего напряжения на корпус оборудования. При отгорании нулевой клеммы в щите, обрыве нейтрали или отключении двухполюсного автоматического выключателя в однофазной сети провод РЕ остаётся соединённым с заземлением.

Отсутствие соединения с заземлением после вводного автомата позволяет использовать УЗО или дифференциальный автомат. Работа этих устройств основана на первом правиле Кирхгофа, согласно которому ток в нейтрали в трёхфазной сети равен алгебраической сумме токов всех фаз. В однофазной сети ток в нейтральном проводе равен току в фазном.

При нарушении изоляции или прикосновении человека к токоведущим частям это равенство нарушается и появляется ток утечки, что приводит к срабатыванию защиты. Его величина зависит от места установки и составляет 30-100мА.

2 типа устройств заземления, разработанные по научным рекомендациям для частного дома

Домашние мастера, начитавшись упрощенных рекомендаций в интернете, часто допускают серьезные ошибки при монтаже контура ЗУ своими руками. Важно понимать, что надежно обеспечить электрическую безопасность жилища могут только конструкции, отвечающие требованиям научных разработок.

Для самостоятельного изготовления контура необходимо выполнить требования ПУЭ, изложенные в главе 1.7.

Потребуется рассчитать его размеры и заглубление конкретно под ваши условия местности, исходя из круглогодичного состояния сопротивления почвы и ряда других факторов. Им нельзя придавать какие-то усредненные значения.

После монтажа контура потребуется выполнить контрольные замеры и при необходимости внести коррективы в конструкцию. Возможно, придется доставлять дополнительный электрод.

Однако этот процесс можно значительно упростить. Современная промышленность выпускает модульное штыревое заземление, продаваемое готовым для сборки комплектом.

Его монтаж на большую глубину выполняется относительно просто за счет применения специальных мощных перфораторов.

Штыревое заземление монтируется довольно быстро, но его приобретение обходится дороже.

Обе технологии сборки этих ЗУ у меня расписаны отдельной статьей на блоге. Приглашаю ознакомиться.

Правила расчета

Заземление электроустановок должно осуществляться после предварительных расчетов. Планирование позволяет установить характеристики контура, в том числе его разновидность, геометрическую форму, площадь, размеры, количество электродов и дистанцию между ними. Все указанные данные, в совокупности с показателем токопроводимости земли, имеют непосредственное влияние на общее сопротивление системы.

Особое значение при проведении расчетов имеет удельное сопротивление грунта. Также при осуществлении расчетов учитывают сезонный фактор, делая на это соответствующие поправки.

Заземление сварочных аппаратов

При работе со сварочным оборудованием заземление его корпуса согласно требованиям ПУЭ также обязательно. Помимо этой части электрического агрегата заземляться должен один из выводов трансформаторной вторичной обмотки (к другой клемме подсоединяется держатель электродов). Заземляемый вывод на корпусе обозначается соответствующим значком и оснащается приспособлением, надежно фиксирующим протянутую от защитного контура шину.

Схема заземления сварочного аппарата

Величина переходного сопротивления защитного контура или ЗУ для сварочного оборудования не должна превышать 10-ти Ом. Если потребуется повысить электропроводимость заземляющей конструкции – увеличивают контактную площадь всех соединений, включая поверхность соприкосновения с землей.

Как и в случае с рассмотренными ранее электродвигателями последовательное включение сварочных аппаратов в заземляющую цепочку запрещено.

Технологии устройства заземления

Контур заземления устанавливается по одной из двух технологий:

• Традиционная.
• Модульно-штыревая.

Традиционная технология

По правилам традиционной технологии заземление выполняется из черного металла. В этих целях могут быть использованы полоски, трубы, уголки. Для начала выбирается подходящее для оборудования заземляющего контура место в почве. Затем на расстоянии 5 м друг от друга вкапываются в грунт металлические электроды (на глубину около 3 м в зависимости от объекта). Далее они собираются в общий контур с помощью сварки и стальной полоски.

Из-за трудоемкой установки и коррозии, свойственной металлу, сейчас чаще применяется более современная модульная технология.

Заземляющая система: область применения и принцип работы

При правильной организации заземляющей системы защиты должны быть реализованы такие эксплуатационные принципы:

1. Образование электрической цепи, обладающей низким сопротивлением, при коротком замыкании. Электрический ток беспроблемно пойдет по этой магистрали. Реализуется обеспечение электрической безопасности пользователя. При случайном прикосновении человека к бытовому прибору во время пробития фазы на корпусе устройства не будет потенциально опасного напряжения.
2. Обеспечение защиты от индукционных токов. Проявляться такие типы токов могут вследствие прямого удара молнии, при этом образуется электромагнитная и электростатическая индукция.

Учитывая значимость названных выше принципов действия системы, защитное заземление широко применяется в:

1. Электрической сети напряжением менее 1 кВт:

• с переменным током трех трехфазных проводников с изоляцией нейтрали;
• с переменным током двух однофазных проводников, которые изолированы от земли;
• с постоянным током двух проводников при наличии изоляции обмотки источника тока.

1. Электросети напряжением свыше 1 кВт. Возможен любой режим точек обмоток источника питания постоянного и переменного тока.

Заземление — это комплексная система. Все этапы в ней взаимосвязаны и влияют на надежность ее последующей эксплуатации.

Важнейшая задача начального этапа производства — выбор конфигурации заземлителей.

TN-C

Системой заземления TN-S сегодня оборудуются все современные жилые и нежилые объекты. К сожалению, такая схема применяется только на объектах, введенных в строй не раньше, чем 15–20 лет назад. Подавляющее большинство жилого фонда, построенного во времена СССР, оборудованы системой TN-C. Это не значит, что все эти объекты построены с нарушениями СНиП. Просто в те времена, стандарты (включая ПУЭ) были иными.

В идеале, необходимо переоснастить все существующие сети до стандарта TN-S. Но это потребует огромных капиталовложений. К тому-же, прокладка дополнительных линий «земли» от питающих подстанций не всегда возможна технически. А значит, в некоторых местах придется менять всю сеть силовых кабелей.

Заземление TN-C не обеспечивает полной безопасности по следующей причине:

«Земля» и рабочий нуль представляют собой одну линию, которая расположена в силовом кабеле от источника питания, до потребителя. Заземлитель (контур заземления, физически соединенный с грунтом), расположен в непосредственной близости от питающей подстанции. Такой способ организации заземления называется глухозаземленной нейтралью. Силовой кабель состоит из четырех жил: три фазы (L1, L2, L3), и рабочий нуль, совмещенный с рабочим заземлением (PEN).

Поскольку рабочий нуль находится под нагрузкой (через него протекает активный электрический ток), он находится в так называемой зоне риска. Нередки случаи, когда от перегрева этот проводник просто отгорал. Что происходит при этом с конечными потребителями, оставим за скобками — напряжение может скакнуть до 600 вольт. Главная опасность в том, что все электроустановки в этом случае теряют защитное заземление. Прикоснувшись к корпусу, на котором может оказаться потенциал фазы, человек гарантированно будет поражен электротоком. Особую опасность при такой аварии, представляет одновременное прикосновение к электроустановке, находящейся под напряжением, и металлическим конструкциям, имеющим физический контакт с грунтом: системы отопления, водопровода, арматура в стенах. Даже влажный цементный пол, соединенный с арматурой в стяжке, может стать причиной трагедии.

В многоквартирных домах, и других объектах, оборудованных системой TN-C, вообще отсутствует защитное заземление в привычном понимании. Все знают, как выглядят розетки советского образца: в них нет контактов заземления. Даже если владельцы производят замену на трех контактные современные розетки, клемма защитного заземления остается невостребованной: ее просто не к чему подключить.

По этой причине, на объектах, оснащенных заземлением TN-C, в помещениях с повышенной влажностью (санузлы, бани, прачечные), запрещено использовать незаземленные электроприборы. Если вы устанавливаете бойлер, или стиральную машину — подводить к ней заземление (или организовывать систему дополнительного уравнивания потенциалов) на основе рабочей нейтрали, запрещено!

Необходимо организовать заземлитель (полноценный контур, имеющий физический контакт с грунтом). Причем параметры такого заземлителя должны соответствовать требованиям Правил устройства электроустановок.

Металлический уголок длиной 50 см, забитый в палисадник у подъезда, заземлителем не является!

Затем в квартиру заводится заземляющий проводник (сечением не менее 2.5 мм², и не имеющий разъединителей на всей протяженности), который соединяется непосредственно с электроустановкой. Разумеется, необходимо установить щиток или клеммную колодку заземления, завести на нее розетки и корпуса опасных электроприборов.

Что обозначают на схемах L1, L2, L3 и N

• Буквой N на схемах и в документации обозначают провод (проводник) электропитания соединенный с глухозаземленной нейтралью.
• Буквами L1, L2, L3 или A, B, C обозначают фазные проводники используемые для электропитания.

Статьи по теме:  Расчет заземления частного дома

Две категории систем заземления

В соответствии с ПУЭ все виды заземления разделяются на две категории. В первую входят системы, в которых нейтраль изолирована (пример – IT). Во вторую — системы, в которых нейтраль является глухозаземленной (пример — TN и ее подсистемы: TN-S, TN-C, TN-C-S).

Принцип работы системы заземления TN-S

Электрическая схема питания электроприборов, подключённых к системе TN-S, а аналогична обычной схеме электроснабжения, которая использовалась со времён Теслы и Эдисона. Отличие заключается в наличии дополнительного провода, соединяющего корпус оборудования со средней точкой вторичной обмотки трансформатора. Разделение нейтрали N и заземления РЕ позволяет исключить попадание высокого напряжения на непредназначенные для этого части электроприборов.

В системе заземления TN-S нейтраль трансформатора соединяется с заземляющими устройствами напрямую, без автоматов или рубильников. Такая нейтраль называется «глухозаземлённой».

Согласно ГОСТ Р 50571.1-2009 п.312.2.1.1, заземлять проводник РЕ в дальнейшем нет необходимости. Однако при монтаже этой схемы следует учесть требования ПУЭ п.7.1.87, согласно которым в водном щитке этот провод присоединяется к системе уравнения потенциалов СУП.

Для этого соединяются следующие элементы:

1. провод РЕ, приходящий из трансформаторной подстанции;
2. стальные трубы коммуникаций, в том числе те, в которых проложены кабеля;
3. металлические элементы конструкции и инженерных сооружений.
4. корпус вводного электрощита и этажных щитков.

При пробое изоляции на корпус через заземление начинает идти ток, что вызывает отключение автоматического выключателя. Если же он недостаточен для срабатывания защиты то, благодаря заземлению, напряжение на корпусе будет отсутствовать. Это позволит избежать электротравмы, а появляющийся при этом ток утечки вызовет срабатывание УЗО.

Соединение большинства бытовых электроприборов с заземлением происходит в розетках с заземляющим контактом, во время монтажа к которому присоединяется провод РЕ.

Важно! В системах защитного заземления TN-S и TN-C-S розетки подключаются трёхжильным кабелем. К заземляющему контакту присоединяется провод с жёлтой или жёлто-зелёной изоляцией.

TN-S: эффективно, но дорого

TN-S, в сравнении с системой заземления TN-C представляет собой более современную, эффективную и безопасную систему, в которой глухозаземленная нейтраль трансформатора (либо генератора) применяется для подключения проводников с «нулём» на стороне источника тока. При её использовании исключен риск возникновения высокого напряжения на корпусах электрического оборудования – даже в том случае, если линия питания будет повреждена.

Между тем есть две причины, из-за которого TN-S не получила широкого распространения в России. Первая – российская энергетика в основном ориентирована на 4-проводные схемы 3-фазного электроснабжения. Вторая причина заключается в дороговизне использования системы заземления TN-S.

При монтаже в ходе подключения трех фаз нужно будет использовать 5 проводов для присоединения оборудования к источнику питания. При однофазном подключении потребуется 3 провода. Из-за распространенности в России 4-проводных схем для трех фаз применение TN-S будет нецелесообразно, так как в этом случае нужно будет протягивать от трансформаторной подстанции отдельную линию, состоящую из 5 проводов.

В новой редакции ПУЭ, а также в ГОСТ Р50571 есть указание о монтаже системы TN-S на объектах, требующих высокой степени электробезопасности. Также в данных регламентирующих документах предписывается ее обустройство при строительстве и капитальном ремонте зданий.

Особенности системы ТТ

Система ТТ предназначена для обеспечения заземления зданий, у которых невозможно создать необходимые условия по электробезопасности для использования подсистем TN.

В первую очередь таким условием является ненадежность воздушных линий электропередач и отсутствие дублирующего заземления на опорах.

Также ТТ применяется для обеспечения безопасности мобильных построек и здания, имеющих токопроводящие поверхности (киоски, контейнеры, вагончики, сделанные из металла).

Особенность этой системы сводится к тому, что заземляющие контуры применяются отдельно для подстанции и помещения, поэтому никаких нулевых проводников между ними нет.

К тому же в этой системе не допускается какое-либо пересечение между N и РЕ-проводниками. То есть, для каждого из них должен предусматриваться свой заземляющий контур.

Благодаря таким конструктивным решениям удается обеспечить изоляцию токопроводящих поверхностей, а также зданий от возможного обрыва линии электропередач.

Отметим, что при организации ТТ требуется использование устройств защитного отключения (УЗО) на все группы линий электросети, чтобы обеспечить защиту от случайного контакта с токоведущими частями электроприборов, а также для безопасности в случае образования утечки тока в доме.

Она обладает высокими показателями по безопасности, и отлично подходит для частных домов, временных строений и т. д.

К недостаткам же ТТ относится надобность в тщательном подборе защитных автоматических выключателей и правильный расчет их рабочих параметров.

К тому же существует вероятность одновременного отказа УЗО и пробоя фазы на корпус электроприбора.

В результате вся линия РЕ-проводника и открытые токопроводящие участки оказываются под напряжением.

Система IT

Система IT предназначена для использования в учреждениях, где могут использоваться высокочувствительные приборы (лаборатории, медучреждения).

Особенность IT сводится к тому, что нейтраль трансформаторной подстанции заизолирована по отношению к земле, или же для заземления используются специальные приборы и устройства, обладающие высоким сопротивлением.

А вот открытые участки электроустановок заземлены классическим способом – через заземляющий контур.

Использование системы IT обеспечивает минимальное воздействие электромагнитных полей на чувствительную аппаратуру.

ВАЖНО ЗНАТЬ: Как заземлить стиральную машину.
