Методики определения повреждения кабеля в земле

Чтобы найти место повреждения кабельной линии, необходимо понимать специфику и методику ведения поиска. Процесс необходимо разделить на два этапа:

  1. Поиск проблемной зоны на всей протяженности линии.
  2. Поиск места аварии на установленном участке трассы.

В виду отличий этих двух этапов, сами методы отыскания различаются и бывают:

  • относительными (дистанционными) – к ним относятся импульсный и петлевой метод;
  • абсолютными (топографическими) – акустический, индукционный и метод шагового напряжения.

Что же, рассмотрим все методы по порядку.

Импульсный метод

Данный способ подразумевает поиск повреждения с помощью рефлектометра. Работы могут проводиться, например, прибором РЕЙС-305, который показан на фото ниже.

РЕЙС-305

Работа прибора основывается на посылании зондирующих импульсов определенной частоты, которые встречая на своем пути препятствие, отражаются и возвращаются обратно к прибору. То есть, прибор располагается с одного конца силового кабеля, что очень удобно и практично. Чтобы вычислить точное расстояние до места повреждения, необходимо воспользоваться следующей формулой:

Расчет расстояния до аварии в кабельной трассе

Где, по формуле, L – длина кабеля от точки присоединения прибора до повреждения, tx – переменная величина количества времени затраченного, чтобы импульс, дошел до места обрыва и обратно. υ – скорость, с которой импульс следует по кабелю (для кабельных линий от 0,4 кВ до 10 кВ равен 160 м/мкс).

Данным способом можно выявить не только обрыв в силовом кабеле, но и короткое замыкание между жилами. Чтобы понять что произошло, обратимся к изображению на экране во время испытаний. Картинки будут такими (слева замыкание, справа обрыв):

Диаграмма

Испытания следует проводить на полностью отключенной линии. На видео примере наглядно демонстрируется, как пользоваться искателем места короткого замыкания:

Инструкция по использованию рефлектометра ИСКРА-3М

Метод петли

Данный способ применим при условии, что хотя бы один провод в кабеле остался цел, или рядом пролегает еще один проводник с целыми жилами. Чтобы узнать расстояние до места повреждения петлевым методом, нужно измерить сопротивление жил постоянному току прибором Р333. Это измерительный мост постоянного тока, который выглядит вот так:

Р333

Перед началом измерений соединяем конец целой и поврежденной жилы закороткой, другие два конца подключаем по схеме:

Схема подключения искателя

Вычислить расстояние до точки, в которой возник обрыв, можно по следующей формуле: Определение точки обрыва

  • R1 – сопротивление, которое подключается к целой жиле;
  • R2 – сопротивление, которое подключается к жиле с обрывом;
  • L – длина кабеля до места повреждения;
  • Lк – длина всего проводника.

Это, пожалуй, один из первых придуманных методов, применяемых для отыскания места повреждения, и используется он исключительно при однофазном и двухфазном замыкании. Постепенно им перестают пользоваться, ввиду его трудоемкости и большой погрешности в измерениях.

Акустический метод

Найти обрыв в кабеле акустическим методом можно, создав в месте повреждения разряд с помощью генератора высоковольтных импульсов (на картинке внизу). В месте обрыва или замыкания появятся колебания звука определенной частоты. Качество прослушивания зависит от вида грунта, расстояния от поверхности до кабельной линии и типа повреждения. Обязательным условием для работы способа является превышение значения переходного сопротивления в 40 Ом.

Применение акустического прибора

Пример поиска поврежденной линии акустическим способом предоставлен на видео:

Применение акустического прибора

Метод шагового напряжения

Метод основан на пропускании по кабелю тока, вырабатываемого генератором. Он создает между двумя расположенными в земле точками разность потенциалов, о которой можно судить по утечке тока в месте аварии. Чтобы найти точку с пониженным сопротивлением изоляции, контактные штыри-зонды устанавливаются так – первый ровно над пролегающим проводником, второй под углом 900 в метре от первого. Определение по методике шагового напряжения

Точка, в которой кабель поврежден, находится под первым штырем, при условии, что сигнал будет максимальным. Более подробно о шаговом напряжении вы можете узнать из нашей статьи!

Определение места повреждения кабеля

Как правило, соединения потребителей с источниками электроэнергии (трансформаторными и распределительными подстанциями) осуществляется при помощи кабельных линий (КЛ). Это связано с тем, что у данного способа есть масса преимуществ перед воздушными линиями (ВЛ). Но, если случилась авария на КЛ, то поиск места повреждения кабеля без специальных приборов, практически невозможен. Сегодня мы рассмотрим несколько способов, позволяющих локализовать аварийный участок кабельной трассы, проложенной в земле.

Причины и виды повреждений кабельных линий

Существует много факторов, негативно влияющих на целостность силовых кабелей, к наиболее распространенным из них можно отнести следующие:

  • Подвижка грунта, может быть вызвана аварией водопроводных, канализационных или тепловых сетей, а также сезонными явлениями, например, весенним оттаиванием.
  • Превышение допустимых норм эксплуатации КЛ, что может привести к термической перегрузки линии, вызванной увеличением токовой нагрузки.
  • Образование в КЛ высокого уровня электрического тока от транзитного КЗ.
  • Механическое повреждение при земляных работах без учета прохождения подземных коммуникаций и глубины трассы.
  • Ошибки при прокладке КЛ. В качестве примера можно привести нарушения технологии соединения жил кабельными муфтами.
  • Заводской брак.

Заметим, что при открытой прокладке кабельных трасс некоторые перечисленные выше причины повреждений встречаются крайне редко. В частности, снижается вероятность влияния подвижки грунта и механические воздействия вследствие земляных работ. Помимо этого зоны повреждения открытых КЛ, в большинстве случаев, можно обнаружить при визуальном осмотре, без задействования спецметодов.

Разобравшись с причинами, перейдем к видам повреждений, поскольку от этого напрямую зависит, каким методом будет локализирован аварийный участок КЛ.

Чаще всего ремонтным бригадам приходится сталкиваться со следующими видами неисправностей:

  • Дефект, вызванный полным или частичным обрывом КЛ. Чаще всего причиной аварии является проведение земляных работ без определения прохождения кабельных трасс. Несколько реже причиной данного повреждения может стать КЗ в соединительных муфтах.
  • В силовых кабелях (более 1кВ), часто встречается пробой одной из жил на землю (однофазное замыкание). Ток утечки, как правило, это вызвано снижением качества изоляции в процессе эксплуатации КЛ.
  • Межфазные повреждения, а также виды металлических замыканий, могут возникнуть в любых линиях, причина повреждений такая же, как и в предыдущем пункте.
  • Плановое испытание кабеля, при котором задействуется высокий уровень напряжения, показывают низкую надежность изоляции, и приводит к возникновению пробоя. При определенных обстоятельствах такая линия может продолжать эксплуатироваться, но из-за низкого уровня ее надежности, авария может проявиться в любое время.

Кратко о ремонте кабельной линии

Ремонтные работы на кабельных линиях принято классифицировать на плановые и аварийные. Что касается объема таких работ, то у первых он, как правило, капитальный, у вторых – текущий.

При капитальных работах производится плановая замена КЛ, прокладка новых трасс и т.д. При необходимости также выполняется ремонт и/или модернизация сопутствующего оборудования. К последним относятся вентиляционные системы и освещение кабельных туннелей, а также насосы для откачки грунтовых вод. Учитывая специфику плановых работ, при их проведении не требуется локализация дефектных участков.

Совсем иначе обстоит дело при аварийном ремонте. Чтобы не раскапывать всю трассу, следует точно определить место обрыва провода, пробоя изоляции и т.д. Для этой цели применяются различные способы, для которых задействуется спецоборудование. Подробно об этом будет рассказано ниже.

Методики определения повреждения кабеля в земле

Как правило, дефектоскопия кабеля осуществляется в два этапа:

  1. Устанавливаются границы зоны, в пределах которой находится аварийный участок.
  2. Производится поиск точного места повреждения в определенной зоне.

Соответственно на первом этапе применяются относительные способы, а на втором широко используются технологии с повышенной точностью поиска повреждений. Перечислим основные методики дефектоскопии и особенности их применения.

Индукционный метод

Эта технология позволяет определить локацию, где произошел пробой изоляционного слоя токопроводящих элементов кабеля. Для этого при помощи специального генератора в КЛ подается переменный ток с силой до 20,0 ампер и частотой от 800,0 до 1200,0 герц. В результате, вокруг КЛ формируется электромагнитное поле определенной интенсивности. Если поместить в него антенную рамку подключенную к наушникам через усилитель, то можно услышать звук определенной частоты над неповрежденными токопроводящими элементами.

По характеру звукового сигнала можно определить не локацию дефекта, позиции муфт для соединения, топографию трассы (трассировку), включая наличие защитных труб. Ниже представлен рисунок, где показан уровень изменения сигнала над различными участками КЛ.



Поиск повреждений кабеля индукционным методом

Обозначения:

  1. Задающий генератор.
  2. Расположение соединительных элементов.
  3. Защита кабеля.
  4. Дефектное место.

Импульсный метод

Как уже упоминалось выше, данный способ относится к относительным, то есть, позволяющим установить дефектную зону повреждения (как правило, межфазное КЗ). Принцип работы заключается в подаче специальным прибором эталонного высоковольтного импульса в КЛ и последующим определением удаленности аварийного участка по отраженному сигналу импульсных токов.



Экран прибора ИКЛ с отображением отраженного импульса в случае замыкания (а) и обрыва (b) кабеля

В приведенном на рисунке примере расстояние до дефектного участка определяется следующим образом:

tx – интервал времени между посланным и отраженным электрическим сигналом, измеряется в микросекундах. Как видно из рисунка, он равен 3,5 мкс. Учитывая, что скорость распространения импульса (v) примерно равна 160,0 м/мкс, то для решения необходимо применить следующую формулу: lx = ( tx*v ) / 2, где lx – расстояние от генератора импульсов до поврежденного участка кабеля. В результате мы получим ( 3.5 * 160 ) / 2, то есть, 280,0 метров.

Обратим внимание, что в некоторых приборах по форме отраженного сигнала можно судить о характере дефекта.

Акустический метод

Технология основана на формировании в дефектном участке искровых разрядов, сопровождающимися звуковыми импульсами. Зафиксировать их можно используя обычный стетоскоп, прикладывая акустическую головку к земле, либо применяя специальный акустический приемник. Над дефектным участком разряды звуковых частот будут максимально громкими.



Различные схемы, применяемые при акустическом методе поиска повреждений кабеля

Обозначения:

  1. Поиск устойчивого короткого замыкания между токоведущей жилой и оболочкой кабеля.
  2. Схема для поиска заплывающих пробоев.
  3. Применение работоспособных токопроводящих элементов (задействована емкость жил).
  4. Схема для поиска обрыва.

Читать еще:  Как сделать генератор электрического тока в домашних условиях

Видео по теме:

Емкостной метод

Технология данного метода позволяет проводить поиск повреждения, в частности обрыва токоведущих элементов кабеля, путем измерения емкости жил. Как известно данный параметр напрямую зависит от длины кабеля. С упрощенной схемой высоковольтных колебаний для такого устройства можно ознакомиться ниже.



Мост переменного тока, используемый в емкостном методе обнаружения повреждения кабеля

Обозначения:

  • R1, R2, R3 – регулируемые резисторы.
  • Cэ – эталонный высоковольтный конденсатор.
  • L – расстояние до места обрыва.
  • Lк – общая длина КЛ.
  • 1 – токоведущие элементы кабеля.
  • 2 – защитная оболочка.
  • 3 – место обрыва.

Подбирая сопротивление переменных резисторов, добиваются минимального отклонения стрелки прибора Г, что указывает на равновесие между плечами моста, что говорит о следующем соотношении R1 / R2 = Сx / Сэ , это позволяет установить емкость поврежденной жилы Сx = Сэ* (R1 / R2) .

Подобным способом производим определение емкости на другом конце КЛ, то есть, подключаем к нему генератор и повторяем измерения. В результате, вычисляем расстояние до поврежденной зоны: L = Lk * С1 / ( C1 + C2 ), где С1 и С2 – емкости поврежденных токоведущих элементов кабеля, измеренные в начале и конце КЛ.

Метод колебательного разряда

Данный способ позволяет более эффективно определить расстояние до дефекта кабеля, известного, как заплывающий пробой. Для этой цели в поврежденную линию подаются импульсные колебательные разряды, после чего на экран спецприбора (например, ЭМКС58) выводятся данные о расстоянии до дефектного места.



Экран прибора РЕЙС-305 с указанием расстояния до поврежденного участка кабеля

Принципа работы данного метода во многом напоминает импульсный способ дефектоскопии.

Метод петли

Данный способ хорошо работает в тех случаях, когда в месте нарушения изоляции нет обрыва токоведущих элементов кабеля, а переходное сопротивление в месте дефекта не более 5,0 кОм. При несоответствии последнего условия может быть выполнен прожиг кабеля (прожигание изоляции для уменьшения переходного сопротивления). Упрощенный пример электрической схемы для метода петли показан ниже.



Устройство для поиска повреждения кабеля методом петли

Обозначения:

  • Г – гальванометр.
  • R1 и R2 – переменные резисторы, измерение сопротивления которых осуществляется после уравновешивания моста.
  • Lk – длина КЛ.
  • L – расстояние до дефектного участка.
  • 1 – токопроводящие элементы кабеля.
  • 2 – перемычка между целой и дефектной жилой.

После уравновешивания моста, расстояние до обрыва вычисляется по формуле: .

Метод накладной рамки

Данный вариант поиска повреждения в КЛ можно рассматривать в качестве одной из разновидностей индукционного способа, когда необходимо найти пробой между токоведущим элементом кабеля и его металлической оболочкой (броней). Данная технология рассчитана на поиск дефектных мест при открытой прокладке кабельных трасс, но ее можно успешно использовать и КЛ уложенных в грунт. В последнем случае требуется выкопать шурфы в зоне локализации дефекта.



Локализация повреждения кабеля методом накладной рамки

Обозначения:

  1. Накладные рамки.
  2. Место пробоя изоляции.

Поиск обрыва кабеля в бетонной стене и под гипсокартоном с помощью трассоискателя

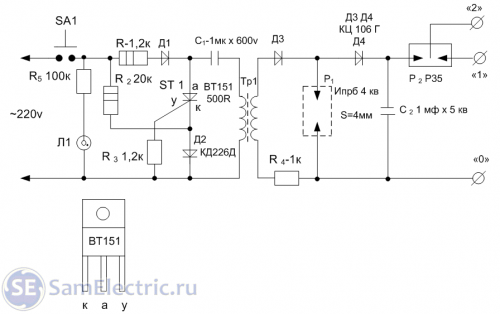

Схема прибора

Прибор представляет собой генератор высоковольтных импульсов на тиристоре. Конденсатор C2 К75-53 1 мкФ на напряжение 5 кВ. Его можно заменить несколькими конденсаторами меньшей ёмкости, но суммарная ёмкость должна быть около 1 мкФ, рабочее напряжение не меньше 5 кВ.

4. Схема прибора для определения места обрыва провода

4. Схема прибора для определения места обрыва провода

Схема управления тиристром ST1 взята из (4). Номиналы деталей схемы указанны на принципиальной схеме. Прибор собран в небольшом пластиковом кейсе, см.фото. Неоновая лампа Л1 нужна для сигнализации напряжения сети 220v на питание прибора.

Приборы для поиска скрытой проводки: ТОП 7 моделей с обзором характеристик для домашнего мастера

На самом деле таких изделий сейчас очень много. Я постарался выбрать семь наиболее популярных устройств, которые больше всего обсуждаются в среде мастеров. Как это получилось — судите сами.

Внешний вид на фото и видео популярных моделей

Сразу предупреждаю, что представленный рейтинг сканеров выражает чисто личное мнение. Вы можете на него повлиять.

BOSCH GMS 120 Professional

Детектор создан для выявления скрытых технических конструкций и
инженерных коммуникаций с автоматической калибровкой при включении. За
счет этого повышается его надежность и точность.

BOSCH GMS 120 Professional

Срабатывание прибора проявляется изменением оттенка трехцветного светового кольца по шкале “Center-Finder” и информацией на дисплее с подсветкой.

Детектор работает в трех режимах, позволяющих обнаружить:

  1. (Гипсокартон): деревянные и металлические объекты внутри гипсокартонной обшивки.
  2. (Металл): магнитные или немагнитные изделия, встроенные в стену из любого материала.
  3. (Токопроводящий кабель): электрический провод под напряжением 110÷230 вольт.

Защита корпуса соответствует классу IP 54. Через 5 минут работы автоматика отключает питание схемы.

Короткое видео от производителя наглядно демонстрирует возможности BOSCH GMS 120 Professional

MASTECH MS6906 — металлоискатель «3 в 1»

Прибор предназначен для поиска скрытых в стенах:

  • деревянных и металлических стоек;
  • труб из металла;
  • электропроводки с током.

MASTECH MS6906

Точно и безопасно определяются:

  • однофазная и трехфазная проводка с переменным напряжением;
  • края скрытых стоек из древесины и металла;
  • металлические трубы.

Прибор не укажет на:

  • влажную древесину;
  • комбинации материалов;
  • 2 провода в цепи под напряжением.

Автоотключение питания работает через 7 минут бездействия

Для маркировки на стенах положения краев профилей в верхней части прибора имеется металлическое острие.

UNI-T UT387B

Для управления детектором используются 6 кнопок:

  1. включения питания;
  2. поиска древесины;
  3. обнаружения металла;
  4. отыскание проводки;
  5. увеличения точности поиска (zoom);
  6. отключения звука.

UNI-T UT387B

Смена обычной светодиодной индикации зелёного цвета на красный оттенок обозначает нахождение искомого предмета.

Автоотключение питания происходит через 5 минут ожидания. На корпусе отсутствуют маркировочные приспособления.

Детектор скрытой проводки Дятел Е121

Сигнализатор предназначен для:

  1. поиска скрытых проводов;
  2. проверок чередования фаз, в том числе на подключенных электросчетчиках без снятия защитных крышек;
  3. отыскание фазного проводника в бытовой сети бесконтактным методом;
  4. проверки целостности предохранителей и проводов, работающих под действующим напряжением;
  5. определения электрических соединений с разрывом цепей зануления или заземления.

Детектор скрытой проводки Дятел

Этот сигнализатор одни пользователи хвалят, а другие постоянно ругают. Его схему можно собрать своими руками. Информации по этому вопросу много.

Отзывы о его работе смотрите в видео владельца san4ezize и комментариях под ним.

Детектор скрытой проводки, металла и дерева «Floureon»

Устройство работает в пяти режимах сканирования, каждому из которых соответствует своя пиктограмма на дисплее.

Детектор скрытой проводки Floureon

При поиске деревянных и металлических объектов Floureon позволяет определить положение их центральной части. Он хорошо обнаруживает медь, сталь и алюминий внутри стены, нормально справляется с поиском электропроводки под напряжением.

Для управления устройством задействованы три кнопки:

  1. включения;
  2. выбора режима;
  3. калибровки.

Skil detector 550

Выпуском занимается производитель из Венгерской Республики. На корпусе расположен большой дисплей, созданный для удобного размещения и считывания информации.

Skil detector 550

С целью повышения безопасного использования производитель обеспечил постоянную работу режима проверки проводов под напряжением.

Повысить точность поиска металлических деталей помогает функция «Focus». Прибор обеспечивает:

  • сопровождение звуковой и световой индикацией поиск найденного объекта;
  • отличие магнитных металлов от немагнитных изделий при проверках;
  • автоотключение питания после пятиминутного простоя;
  • индикацию заряда аккумулятора.

ADA Wall Scanner 80: 3 в 1

Прибор отличается прочным противоударным корпусом с противоскользящими протекторными накладками и увеличенным экраном с подсветкой.

ADA Wall Scanner 80

При обнаружении металла ADA Wall Scanner 80 отображает на дисплее расстояние до него в сантиметрах, а при достижении центрального положения — зажигает цветовую индикацию.

В свободной зоне после включения и выполнения автокалибровки сканер выдает зеленый сигнал индикации, а при приближении к металлу, дереву или электропроводке сменяет его на красный цвет.

Предлагаю посмотреть короткое обзорное видео владельца geototalru по работе этого прибора. Обратите внимание на комментарии.

Обзор производителей

Рынок трассоискателей представлен большим количеством производителей из разных стран мира. Производством данных товаров занимаются европейские, американские и азиатские производители. Специалисты рекомендуют отдавать предпочтение тем производителям, которые на протяжении многих лет занимаются выпуском качественных изделий, а их продукция имеет все разрешительные документы и сертификаты качества. Опытные инженеры рекомендуют обратить внимание на следующие торговые бренды.

  • Radiodetection – английская торговая марка, которая занимается выпуском качественного и долговечного оборудования. Достоинства выпускаемых изделий – длительный период эксплуатации, неприхотливость в обслуживании, простота эксплуатации, возможность использовать в различных климатических условиях, устойчивость к механическим повреждениям, наличие герметичного корпуса, возможность обслуживание в специализированных сервисных центрах Недостатки – отсутствие новых моделей.

  • Vivax-Metrotech – американская компания, которая первой использовала в своих моделях цветной дисплей. Приборы данной торговой марки совмещают в себе функции трассоискателя и дефектоскопа. Несмотря на многофункциональность моделей, они имеют простую систему управления.

  • RIDGID – американская торговая марка, продукция которой имеет всенаправленные антенны, исключающие нули и фантомные изображения. Достоинства выпускаемой продукции – стабильный уровень сигнала, возможность обслуживания с любой стороны, использование для активного и пассивного обнаружения.

Особое внимание необходимо уделить изделиям марки «Успех», выпуском которых занимаются российские производители. С помощью данных изделий специалисты могут найти неисправные кабели, определить положение подземных коммуникаций и глубину их залегания, выяснить градус отклонения систем от оси, а также измерить силу тока и выяснить тип коммуникаций. Достоинства:

  • простота эксплуатации;
  • небольшой вес и габариты;
  • возможность работы от аккумулятора;
  • возможность проведения работ в темное время суток;
  • наличие встроенной микропроцессорной системы управления;
  • возможность использовать в различных климатических условиях;
  • наличие различных режимов индикации;
  • возможность работы в пресной воде.

Как выбрать?

В связи с наличием широкого ассортимента данных приборов на современном рынке, у покупателей часто возникают сложности с их выбором. При покупке трассоискателя необходимо опираться на следующие факторы:

  • назначение устройства и его тип;
  • требуемые технические характеристики;
  • частота использования;
  • профессиональный уровень работника;
  • наличие близлежащих сервисных центров;
  • возможность устранения неполадок;
  • возможность пройти обучение и повысить квалификационный уровень специалистов.


Выбирая прибор необходимо учитывать следующие особенности различных моделей:

  • метод генерирования сигнала;
  • источник питания;
  • глубина действия;
  • уровень частоты;
  • наличие вспомогательных функций.

На выбор прибора оказывает влияние его принадлежность к классам:

  • 1 класс – ТПК-1, ВТР-V;
  • 2 класс – ИПК-2;
  • 3 класс – КИ-3.


Кратко о ремонте кабельной линии

Ремонтные работы на кабельных линиях принято классифицировать на плановые и аварийные. Что касается объема таких работ, то у первых он, как правило, капитальный, у вторых – текущий.

При капитальных работах производится плановая замена КЛ, прокладка новых трасс и т.д. При необходимости также выполняется ремонт и/или модернизация сопутствующего оборудования. К последним относятся вентиляционные системы и освещение кабельных туннелей, а также насосы для откачки грунтовых вод. Учитывая специфику плановых работ, при их проведении не требуется локализация дефектных участков.

Совсем иначе обстоит дело при аварийном ремонте. Чтобы не раскапывать всю трассу, следует точно определить место обрыва провода, пробоя изоляции и т.д. Для этой цели применяются различные способы, для которых задействуется спецоборудование. Подробно об этом будет рассказано ниже.

Генератор высоковольтных импульсов для поиска обрыва в линии электропередачи

Прибор, описание которого представлено в данной статье, позволяет определить место разрыва линии электропроводки,например, в доме. В основе его работы используется метод, который в электротехнике называют акустическим. Он основан на прослушивании в месте повреждения звуковых колебаний (хлопков), вызванных искровым разрядом.

Обычно разрыв в электропроводке колеблется в пределах 0,5. 2 мм. Такой разрыв легко пробивает напряжение 1 . 3 кВ постоянного тока. Упрощенная схема устройства приведена на рис. 1, где Uu — источник повышающего напряжения до пробоя, Ru — внутреннее сопротивление источника напряжения.


Рис. 1. Упрощенная схема устройства.

Если в месте пробоя будет низкое сопротивление, хлопка не будет. Источник будет разряжаться, и напряжение не повысится. Во избежание этого нужно в цепь схемы поставить разрядник (искусственный разрыв около 1 мм). А для того, чтобы пробой был хорошо слышен и виден, необходимо добавить высоковольтный конденсатор.


Рис. 2. Структурная схема устройства.

Структурная схема устройства приведена на рис. 2. Обычно обрыв проводки находится на глубине 1 . 2 см в штукатурке или в соединительной коробке. Место повреждения легко обнаруживается по световой вспышке и по звуку хлопка разряда. Перед поиском места обрыва на участке электросети нужно отключить все электропотребители.

Виды

В специализированных магазинах можно увидеть несколько видов данных электромагнитных устройств. Несмотря на видовое разнообразие, принцип действия всех приборов основан на электромагнитной индукции. Главная их особенность – применение различных частот. Первые устройства были двух типов:

  • американские высокочастотные;
  • немецкие низкочастотные.


Впоследствии инженеры решили объединить различные частоты в одном приборе. Данный принцип лег в основу изобретения следующих видов трассоискателей.

  • Универсальные – современные приборы, которые способны выполнять несколько задач. Область применения – определение глубины и направления систем, точное нахождение места порыва, определение участков с деформированной изоляционной оболочкой, полное исследование конкретного кабеля или трубопровода.

  • Акустические – надежное устройство, которое используется в тех случаях, когда отсутствует возможность применения электромагнитных устройств. Данный механизм безошибочно может сделать диагностику пластиковых труб. Недостаток – ограниченный диапазон измерений.

Область применение – поиск утечек водопроводной системы, трассировка подземных водоводов и диагностика газовых труб из ПВХ материала.

  • Кабелеискатели – приборы, в которых для поиска коммуникации используется только одна частота. Уровень эффективности – 80%.

  • Приборы с функцией обнаружения маркеров – устройства, которые обнаруживают коммуникации по установленным в них маркерам. Данный микрочипы позволяют безошибочно определять месторасположение пластиковых труб.

  • Тестер-трассоискатель – мобильное устройство, которое имеет небольшой вес и размер. С помощью данного аппарата имеют возможность проверить целостность электрических линий и кабелей, проследить месторасположение трасс кабелей и проводов, быстро прозвонить электрокоммуникации и провода связи. Данный прибор используют инженеры телефонных сетей и узлов связи.

Особое внимание необходимо уделить специализированным трассоискателям, которые оснащены уникальными функциями и имеют узкую область применения. Некоторые модели оснащены устройствами для выхода в интернет, которые позволяют автоматически передавать данные на большие расстояния.

Подводные устройства используют для трассировки чугунных и железобетонных коммуникаций.
