Как выбрать паяльник для микросхем и других радиодеталей. Выбор паяльника для дома — разновидности и критерии выбора

Паяльник для микросхем, радиодеталей, электроники

Паяльник для микросхем, радиодеталей, электроники

Инструмент для пайки радиодеталей

Чем отличается паяльник для микросхем от обычного? Например, от того, который применяется для пайки проводов? Тем что большая мощность и температура не нужна. Вернее, не просто не нужна, а вредна. Некоторые детали на платах от перегрева могут выйти из строя. Те же микросхемы, светодиоды. Поэтому их при демонтаже/монтаже стараются как можно меньше нагревать. Лучше — точечно, только выводы, старясь при пайке как можно меньше нагревать «тело» детали. А это возможно только с небольшой мощностью и тонким жалом. Поэтому выбирать паяльник для микросхем надо по другим критериям.

Выбрать паяльник для микросхем не та уж сложно

Выбрать паяльник для микросхем не та уж сложно

Для того чтобы припаять или выпаять радиодетали с плат, используют:

  • Маломощные паяльники с тонким жалом.
  • Паяльные станции.
  • Паяльный фен.
  • Паяльники с отсосом олова (на картинке ниже справа).

Если вам нужен инструмент для нечастого домашнего использования, смотрите в сторону паяльников. Можно выбрать очень неплохой и удобный по вполне бюджетной цене. Можно даже несколько штук купить — разной мощности, с различной формой рукоятки. Они недорогие, так что можно экспериментировать, подбирая оптимальную модель под собственные нужды.

Виды паяльников для микросхем

Виды паяльников для микросхем

Паяльные станции и фены, модели с оловоотсосом  — это уже профессиональное оборудование по соответствующей цене. Они, конечно, хороши, но если дорогостоящее оборудование будет простаивать, это нерационально.

Бюджетная паяльная станция Lukey-702 - хороший выбор даже для профессионалов

Бюджетная паяльная станция Lukey-702 — хороший выбор даже для профессионалов

Есть еще газовые паяльники. Для плат они не слишком удобны, так как подача газа зависит от температуры. Во время работы приходится все время регулировать пламя, чтобы не перегреть. В общем, к работе газовым паяльником надо приноровиться и не факт, что вам понравится. Он незаменим там, где нет электричества, но для мелких деталей не слишком удобен.

Как выпаять микросхему из платы паяльником легко и безопасно

На сегодняшний день есть множество современных приборов для того, чтобы выпаять микросхему и другие радиокомпоненты из старой платы. Учитывая новейшие технологии, большинство из них дорогостоящие.


Как выпаять микросхему 3-мя способами

Для того чтобы выпаять микросхему с платы можно использовать некоторые способы:

  1. С помощью отсоса.
  2. Использовать специальные насадки.
  3. При помощи паяльника с применением трубочек.
  4. Использование специального фена (подходит для больших плат и схем).

Все эти методы требуют немалых финансовых затрат.

Как использовать самодельный паяльник для микросхем? Работаем по старинке

Но можно найти альтернативу цена/качество, используя старый проверенный «дедовский способ».

  1. Для этого понадобиться всего лишь игла от медицинского шприца.
  2. Ее нужно обточить или просто отрезать острый кончик.
  3. Весь процесс занимает несколько минут.
  4. В отверстие иглы просовывается ножка чипа и с помощью паяльника нагревается припой.
  5. Когда прибой расплавиться, необходимо надавить на иглу чтобы она прошла в отверстие платы, затем немного прокрутить.
  6. Таким образом, можно быстро и легко отпаять микросхему и ее ножки будут как новые.

Вот так с помощью обычного шприца и без финансовых затрат можно отпаять микросхему при помощи шприца.


Используем подручный материал

Какой паяльник лучше: импульсный или обычный

Импульсный вид устройства может собрать своими руками любой радиолюбитель. Детали на подобный прибор можно найти на радиорынке. ИП (импульсный паяльник) работает только во время зажатия кнопки, что дает возможность избежать пустой траты электроэнергии. Быстрое остывание наконечника исключает возможность получения случайного ожога.

При необходимости мастер может самостоятельно заменить выгоревшее жало. Для этого потребуется лишь согнуть медную проволоку и вставить ее в зажимы фиксатора. Единственным недостатком ИП считается масса прибора, которая оказывает влияние на усталость рук в случае продолжительной работы.

Важно! Работать с ИП намного удобнее, нежели с обыкновенным паяльником. Наконечник нагревается быстрее, а заменить жало в случае поломки сможет даже начинающий радиолюбитель.

В обычном паяльнике это сделать не получится, так как в них функции наконечника выполняет стержневое жало, которое изготавливается в заводских условиях. Для импульсного устройства наконечник можно сделать из медных проводов.

Выбор паяльника для дома — разновидности и критерии выбора
Выбор паяльника для дома — разновидности и критерии выбора
Импульсное устройство для пайки напоминает по внешнему виду пистолет

Важная деталь — жало паяльника

Качество пайки и комфорт в использовании сильно зависит от используемого в паяльнике жала. Жало из медного стержня — хорошо проводит тепло и к нему отлично прилипает припой. Но при нагреве такое жало постоянно покрывается окислами и обугливается, в результате чего требует постоянной зачистки.

Как выбрать паяльник: советы для новичков Как выбрать паяльник: советы для новичков

Другой тип жала — металлический стержень с никелевым покрытием. Он отличается отсутствием неприятного образования окалины и удобен в ювелирной работе с мелкими деталями. Но его нельзя зачищать, т.к. это может привести к снятию покрытия и потере прилипающих свойств для припоя.

Большинство современных паяльников имеют острое конусообразное жало. Оно позволяет без риска задеть соседний провод подобраться к ножке радиодетали и обработать ее.

Как выбрать паяльник: советы для новичков
В комплектах с паяльниками также могут идти жала с плоским наконечником. Такая форма лучше передает тепло к массивной детали и позволяет быстрее ее нагреть и отпаять или, наоборот, припаять.

Основные виды инструментов

Хотите купить паяльник для работы или личного пользования? Не стоит приобретать первый попавшийся. Ведь нужно подходить к вопросу выбора с умом. Для простых задач, например, соединения пары проводов или оторвавшегося пластикового элемента, нужен один инструмент, для сложных – типа пайки микросхем и радиоаппаратуры – другой. Зная особенности разных видов паяльников, вы сможете выбрать подходящий для себя.

По принципу нагрева различают

  • Нихромовые – такие инструменты имеют нихромовую проволоку, через которую передается ток. Он может быть переменный сетевой либо постоянный или переменный от трансформатора при работе с низким напряжением. У самых простых моделей проволочная спираль намотана на корпус, внутри которого есть наконечник (при этом корпус не проводит ток). Также нихромовый элемент может быть помещен в изоляторы, уменьшающие потери тепла. Преимущества: доступная стоимость, неприхотливость к условиям использования, стойкость к ударам. Недостатки: долго нагревается, время службы сокращается из-за сгорания спирали. Такие модели подходят для нечастых работ, когда не важна высокая производительность.
  • Керамические – в таких инструментах применяются керамические стержни, которые нагреваются от контактов, находящихся под напряжением. Преимущества: долговечность, возможность интенсивного использования без риска перегорания, быстрый нагрев. Недостатки: керамический стержень боится ударных воздействий, прихотлив к использованию оснастки – нужны только родные жала.
  • Индукционные – эти паяльники оснащены катушкой индуктора. На наконечнике присутствует ферромагнитное покрытие, в котором создается магнитное поле – в результате осуществляется разогрев сердечника. Когда температура достигает рабочего значения, нагрев прекращается, а при снижении температуры возобновляется за счет восстановления ферромагнитных свойств. Преимущества: температура нагрева поддерживается автоматически, не требуется термодатчика и сложной электроники для контроля. Недостатки: поскольку инструмент поддерживает температуру по точке Кюри, для разных температур нагрева нужны свои жала.
  • Импульсные – как правило, в такие устройства входит частотный преобразователь и высокочастотный трансформатор, и жало тоже является частью цепи. Сначала происходит повышение частоты напряжения, затем снижение данного значения до рабочего. Наконечник фиксируется на токосъемниках вторичной обмотки трансформатора – это обеспечивает прохождение через него больших токов и мгновенный нагрев. Причем он происходит только при нажатии и удерживании пусковой клавиши инструмента, после ее отпускания рабочая часть остывает. Преимущества: быстрый разогрев, удобство работы с мелкими и крупными элементами за счет регулировки мощности. Недостатки: такие устройства не предназначены для продолжительного цикла работ.

По конструкции различают

svetozar sv

  • Стержневые – традиционный тип паяльников. Инструмент имеет прямую конструкцию в виде стержня. В длинной рукоятке закреплена рабочая часть с жалом. Удобны для работы в труднодоступных местах и пайки мелких элементов.

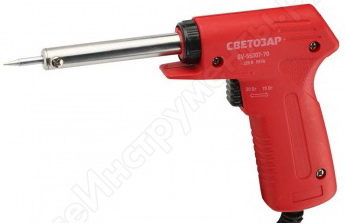

  • Пистолеты – у таких моделей рабочая часть расположена под углом в 90º относительно рукоятки. Используются при проведении ремонтных и электромонтажных работ.
  • Паяльные станции – сложные устройства, состоящие из рабочего инструмента и соединенного с ним блока управления. Станции различаются по принципу работы: у инфракрасных пайка происходит за счет инфракрасного излучения, у термовоздушных – за счет струи нагретого воздуха,  у цифровых – за счет понижения напряжения с помощью трансформатора. Последние идеально подходят для работы с чувствительными к статическому напряжению микросхемами: пайка при пониженном напряжении исключает риск повреждения платы. В таких моделях предусмотрено точное поддержание температуры нагрева.

Что выбрать? Решайте исходя из предстоящих задач. После того как вы определитесь с типом паяльника, следует учесть еще несколько важных характеристик, а также узнать о возможностях инструмента.

Критерии выбора хорошего паяльника для микросхем

Если вам нужен пыльник для микросхем, выбирать надо по следующим критериям:

  • Мощность 20-35 Вт. Учтите, что мощнее в данном случае не значит лучше. Хорошо, если есть возможность плавной или хотя бы ступенчатой регулировки мощности. Она пригодится при работе с разными электронными и радиоэлементами.
  • Съемные жала. Очень удобно, так как можно подбирать нужной формы наконечник или диаметр стержня.
  • Легкая удобная ручка. Один из важных моментов: рука не должна греться, иначе работать будет некомфортно.
  • Функция термостабилизации. Для пайки микросхем это совсем не излишество. Паяльники без стабилизации температуры перегреваются, так что можно спалить деталь. Для начинающих радиолюбителей лучше, если есть стабилизатор. Правда, такие паяльники стоит уже будут не совсем бюджетно.

Паяльник с регулировкой мощности и паяльник с регулировкой температуры (термостабилизацией) — это не одно и то же. Во втором случае существует обратная связь и система управления удерживает выставленную температуру.

Популярностью у профессионалов пользуется японский паяльник с термостабилизацией Goot PX-201, но стоимость соизмерима со стоимостью бюджетной паяльной станции.

Японский паяльник Goot PX-201 - отличный выбор для пайки микросхем по разумной цене

Японский паяльник Goot PX-201 — отличный выбор по разумной цене. Разработан специально для тех пользователей , которые хотят иметь качественный и простой , но многофункциональный инструмент. Электронная система управления температурой размещена внутри рукоятки паяльника

Подробный обзор Goot PX-201 смотрите в видео.

Поскольку Goot PX-201 весьма популярен, появились многочисленные китайские клоны.

Китайские паяльники с регулируемой температурой и жидкокристаллическим дисплеем. На Aliexpress могут стоить менее 10$ за штуку

Китайские паяльники с регулируемой температурой и жидкокристаллическим дисплеем. На Aliexpress могут стоить менее 10$ за штуку

Если у вас нет возможности купить японский паяльник Goot PX-201, неплохой альтернативой может стать CXG 936d, обзор которого в видео ниже.

Если вы остановили свой выбор на CXG 936d, то имеет смысл покупать его в составе набора для пайки радиодеталей. Вам не придется отдельно покупать сменные жала, пинцеты, оловоотсос и припой.

Паяльник CXG 936d в составе набора для пайки. Набор содержит все необходимое для домашнего мастера

Паяльник CXG 936d в составе набора для пайки. Набор содержит все необходимое для домашнего мастера. Средняя стоимость на Aliexpress составляет 25$

Покупка одного дорого, но универсального и качественного паяльника, позволит избежать необходимости собирать коллекцию.

Коллекция может быть немаленькой

Коллекция может быть немаленькой

Выше приведен список требований к паяльнику для микросхем. При крайне ограниченном бюджете отказаться можно от регулировки мощности (купить два паяльника разной мощности будет дешевле) и от термостабилизации. Поддержание стабильной температуры в паяльнике для микросхем — желательно. Но при признаках перегрева можно отключать паяльник, хоть это далеко не так удобно и, при отсутствии опыта, некоторое количество деталей вы все-таки спалите.

Один из паяльников с регулировкой температуры

Один из паяльников с регулировкой температуры

Тем, кто намерен серьезно заниматься радиоделом или ремонтом радиоаппаратуры, весьма будет полезна возможность регулировки температуры. Это поможет подобрать оптимальный режим для каждого радиоэлемента.

Есть еще один момент: микросхемы и другие элементы печатных плат можно паять паяльником на 220 В . Если работать придется с SMD элементной базой, паять светодиоды, кристаллы, лучше брать мини-паяльники на 36 В, 12 В или те, которые питаются от USB порта.  Их еще называют игла-паяльник, паяльник-ручка, паяльник-карандаш. Они очень маленькие, отсюда и такие ассоциации. Для мелких элементов — то что нужно.

Выбор нагревательного элемента

В паяльнике в металлической части корпуса расположен нагревательный элемент. Для любительского использования можно и не обращать внимания на такие тонкости. Но, если вы привыкли выбирать оптимальный инструмент, это будет важно. Нагреватель в паяльнике может быть:

  • Из нихромовой спирали. Это самые дешевые модели. Недостаток — паяльник долго греется, да и быстро перегорает. Но, в общем, для бытового использования нормальный бюджетный вариант.
  • Керамический нагреватель. Быстро нагревается, долго служит. Но, стоит намного дороже, от удара может лопнуть, жала должны быть под конкретную модель, что очень неудобно.
    Керамический паяльник всем хорош, кроме цены (в среднем, в три раза выше нихромового)

    Керамический паяльник всем хорош, кроме цены (в среднем, в три раза выше нихромового)

  • Индукционные. Очень быстрый нагрев, встроенная функция поддержки стабильной температуры. Но, для каждой температуры пайки надо ставить свой наконечник, и цена — совсем небюджетная.
  • Импульсный. В корпусе встроен преобразователь напряжения. Нагревается жало очень быстро, практически мгновенно — сразу после нажатия на кнопку. Остывает также быстро. Это профессиональный инструмент с негуманным ценником.

Какие можно сделать выводы? Если вам нужен паяльник для микросхем и других радиодеталей для «домашнего» применения, стоит брать либо спиральный, либо керамический нагреватель. Они стоят немного, так что даже при выходе из строя их заменить не проблема.

Выбираем жала

Жала из меди для пайки микросхем и SMD компонентов подходят плохо. С ними можно работать, но чистая медь быстро окисляется, приходится зачищать почти каждые 30 секунд. И это еще не все. Для мелких деталей рабочий край обычно затачивают тонко, но медь очень быстро изнашивается. Так что приходится не только чистить, но и затачивать часто. Это быстро надоедает.

Более практичны так называемые необгораемые жала. Это та же мель, но покрытая слоем никеля. Такие жала действительно не обгорают, но вот взять на кончик жала каплю припоя не получится. Она на никель «не берется».  Паяльник для микросхем с никелированным жалом удобно применять чтобы выпаять компоненты. Им хорошо прогревать.

Две наиболее популярные формы заточки жала для пайки микросхем, радиодеталей

Две наиболее популярные формы заточки жала для пайки микросхем и других радиодеталей

Если надо припаять паяльником с никелированным  жалом, придется вводить припой, держа его в другой руке. Есть, правда, другой способ, который с необгораемым жалом работает «на ура». Нужно предварительно разогреть площадку, на которой будете паять деталь, расплавить и ввести припой (пока без элемента), аккуратно его расположив в нужном месте. То есть держать припой во время пайки уже нет необходимости. Он уже есть в зоне пайки. Остается его разогреть, ввести элемент, выровнять. Когда он уже на месте, остается только пропаять оставшиеся ножки.

Есть еще медные жала для паяльника с серебряным покрытием. На него отлично цепляется расплавленное олово, так что с этой стороны проблем нет. Но стоят такие запасти совсем немало, а серебро выгорает быстро. Так что это не самый оптимальный вариант. Есть лучший — комбинированные жала для паяльников. Большая их часть покрыта никелем, а кончик более дорогими металлами. Получается не так дорого, но удобно работать.

Устройство паяльника

Существуют еще алюминиевые жала. Они не обгорают, но паяльников с плоским жалом из алюминия просто нет. А для пайки микросхем обычно такие используют. Так что приходится отдельно покупать либо алюминиевое жало с «лопаткой», либо медное, покрытое слоем алюминия. Неплохой  вариант, но неэкономный. И вообще, паяльник для микросхем с алюминиевым жалом — это скорее исключение, но надо пробовать. Лучший вариант у каждого свой, индивидуальный.

Некоторые мелочи

Как известно, именно мелочи делают инструмент удобным. Так вот, паяльник для микросхем должен быть с длинным мягким проводом. Купить можно и с жестким, но лучше заменить на мягкий провод — работать будет намного удобней. И такой момент: в месте крепления к паяльнику на шнуре должна быть дополнительная защита, которая предотвращает от перетирания и заломов.

Даже рукоятку подобрать не так просто

Даже рукоятку подобрать не так просто

Паяльник для микросхем надо выбирать по ручке. Если это пластиковая ручка, пластик не должен быть шершавым, грани — гладкие. Некоторым удобно, если на конце ручки имеется раструб. В него упираются пальцы, держать инструмент удобнее.

Еще. Паяльник надо на что-то ставить. Нужна подставка для паяльника и небольшая емкость из металла для олова, канифоли. Самая простая подставка — кусок доски с вбитыми гвоздями или изогнутой проволокой.

Самая элементарная самодельная подставка под паяльник

Самая элементарная самодельная подставка под паяльник

Чем паять BGA платы

При работе с очень мелкими деталями обойтись малой кровью не получится. BGA компоненты паяют исключительно инфракрасными или термовоздушными  паяльными станциями. Более удобны в работе инфракрасные, но они дороже. Значительно дороже, так что часто приходится мириться с шумом от работы термовоздушных паяльников.

РЕКОМЕНДУЕМЫЕ ТОВАРЫ

    НЕ ПРОПУСТИТЕ ИНТЕРЕСНОЕ

    Планируете выполнить облицовку стен? Пора узнать, какой клей для плитки лучше выбрать
    Отделочные материалы

    Если предстоит ремонт: рекомендации по выбору клея для плитки

    Фотореле для уличного освещения
    Слаботочные системы

    Да будет свет! Изучаем варианты самостоятельной установки фотореле для уличного освещения

    На всех парусах! Дом из морского контейнера: превращаем техническое помещение в жилое
    Планировки домов

    На всех парусах! Дом из морского контейнера: превращаем техническое помещение в…

    Мы используем cookie, чтобы собирать статистику и делать контент более интересным. Также cookie используются для отображения более релевантной рекламы. Вы можете прочитать подробнее о и изменить настройки вашего браузера.
    Сетевое издание «HouseChief» зарегистрировано в Федеральной службе по надзору в сфере связи, информационных технологий и массовых коммуникаций 30 мая 2019 г. Свидетельство о регистрации Эл № ФС77-75886.
    Учредитель Михайлов А.В. Главный редактор Дорошенко Е.Е. Адрес редакции: Санкт-Петербург, ул. Седова, д. 10, оф. 213
    тел.: (812) 920-54-76 e-mail: [email protected]
    © 2020 HouseChief.ru. Все права защищены. При полном или частичном использовании материалов данного сайта обязательна активная индексируемая ссылка.

    В эфире

    Роберт

    4 дня назадМой отец знатный на округу плотник говорил, дерево надо брать в ноябре тогда древесин …Почему у древних зодчих не г …

    Ольга

    2 недели назадОчень нравится ,молодец Юля Барановская.Богато жить не запретишь: до …

    Ирина

    2 недели назадэто, вообще-то, имитация ковровой дорожкиПочему в СССР ступеньки в по …

    Гость

    2 недели назадНазвание статьи обещает аксессуары для организации порядка, а по факту картон для рис …Аксессуары ИКЕА для организа …

    Ульяна

    3 недели назадМозги во всем чувствуются. Даже по квартире ( выбор дома, способ получения, метраж, о …Скромный интерьер небольшой …

    Ульяна

    3 недели назадУмный мужик. Не стал ипотеки брать, а выкупил из коммуналки, молодец. И 100м не стал …Скромный интерьер небольшой …

    Владимир

    4 недели назадАвтор публикации ПРАВ!!! С нас дерут везде и за все,причем за что МЫ платить не обяза …Стоит ли платить за сервисно …

    al

    4 недели назадЗапасайтесь чтобы еще рак лечить!!!Чего вы не знали о соде и по …

    Владимир

    4 недели назад89185678814Кепка для подъезда! Как прав …

    Владимир

    4 недели назадЯ бы не называл потомками Ленина всех перечисленных Вами персон. Они могут называться …Где живёт самый молодой пото …

    Виктор

    4 недели назадКак устранить  подтекание показанное на фотоСамостоятельный ремонт газов …

    Санек

    4 недели назадЛайк и коммент за эту статью по любому)Где живёт самый молодой пото …

    Фидаиль

    4 недели назадСтатью написал полный дебил.!Чудо-арматурщики: опасная ош …

    Игорь

    1 месяц назадРедко пишу ТАКОЙ комментарий но… Прекрасная статья! И я действительно многое не зна …Где живёт самый молодой пото …

    Людмила

    1 месяц назадМеня тоже заинтересовала тема статьи, лавное, она спокойно рассказывает о семье В.И.Л …Где живёт самый молодой пото …

    МИХАИЛ

    1 месяц назадЭто не Ленин а УльяновГде живёт самый молодой пото …

    елена

    1 месяц назадполностью с вами согласна. интересная, познавательная статья, жаль , что много не зна …Где живёт самый молодой пото …

    надежда

    1 месяц назадЛенин похож на папу—Илью Николаевича, особенно глазами калмыцкого типа, как у предко …Где живёт самый молодой пото …

    Сергей

    1 месяц назадЯ бы на вашем месте такой вопрос решал бы с грамотными людьми, кто разбирается в этом …Какой поликарбонат лучше для …

    татьяна

    1 месяц назадгде он столько заработал ужасГде живёт Борис Моисеев: рос …

    • Cтатьи
      • Строительство
      • Ремонт
      • Стройматериалы
      • Коммуникации
      • Инструмент
      • Участок
      • Дизайн интерьера
    • Рубрики
      • Мастер-классы
      • Рейтинги
      • Мнения
      • Новинки
      • ExpressAliГид
      • HouseStar
      • женское это делоНе
    • Сервисы
      • Калькуляторы
      • Тесты
      • СПЕЦПРОЕКТЫ
      • HOUSECHIEFЖурнал

    Паяльная станция

    Помимо паяльника можно приобрести термовоздушную паяльную станцию. Это мощный инструмент в руках радиолюбителя. Данный инструмент оснащен настройкой температуры с точностью до одного градуса. Паяльная станция имеет удобную подставку. C помощью такого прибора можно паять не только мелкие радиодетали, но и выпаивать целые микросхемы из плат за счет горячего воздуха.

    Будет интересно➡  Что такое цифровой амперметр и чем он лучше обычного

    Паяльные станции могут значительно ускорить вашу работу. Но чтобы паять такой станцией, необходим опыт. Для новичков в паяльной станции на первых порах нет необходимости. Достаточно простенького паяльника для обучения мастерству пайки. Но как только вы освоитесь и будете уверенно держать паяльник в руке, то можно подумать о более дорогом оборудовании.

    Паяльная станция
    Паяльная станция

    Характеристики

    Технические характеристики, на которые следует обратить внимание при выборе инструмента:

    • Мощность. В случае с паяльниками для схем значение мощности не должно превышать 10 Вт. Данный параметр влияет на работоспособность и сохранность электрических элементов. Такой подход используется при монтаже схемы. Если же происходит удаление элементов с платы и их сохранность не имеет значения, то большое значение мощности облегчит процесс.

    Важно! Мощные приборы могут использоваться только опытными радиолюбителями, которые способны точно и быстро производить работу, не вызывая перегрева элементов.

    Приборы различной мощности

    • Напряжение, которое потребуется для работы. Большое напряжение от сети, равное 220 В, также может нанести вред деталям. По этой причине паяльник подключается через понижающий трансформатор, который в зависимости от модели выдает либо 12, либо 36 В. При выборе товара лучше всего брать комплект, куда уже входит трансформатор или блок питания, дабы не докупать его отдельно.
    • Толщина наконечника также играет важную роль. У обычных инструментов она составляет около 5 мм. Для инструментов для микропайки нормальным считается значение до 3 мм. Сменные наконечники чаще всего имеются в продаже отдельно, но бывают комплекты, куда они тоже входят.

    Различные насадки для паяльника

    • Наличие терморегулятора позволяет выбирать комфортный температурный режим для каждого вида монтажа. Это снижает риск порчи элементов, а также делает процесс работы более удобным и эффективным. Обычно терморегулятором оснащены более дорогие модели.

    Нагреватели различного типа

    Что такое сплав Розе и для чего он нужен

    Как выпаять радиоэлемент



    Существует два типа выводов микросхем:
    — штырьковые выводы чипа запаиваются в отверстия платы с её обратной стороны (DIP — чипы);
    — планарные выводы (SOIC — чипы) припаиваются к площадкам со стороны расположения микросхемы.

    Выпайка DIP — чипов

    1. Последовательность действий по выпайке :
    2. Удалить лак с мест пайки чипа кисточкой или ватной палочкой, смоченной в ацетоне или смывке (в случае лакированной платы).
    3. Удалить остатки растворителя и лака кисточкой, смоченной в этиловом спирте.
    4. Нагреть паяльник до рабочей температуры.
    5. Прикоснуться жалом паяльника к первой ножке чипа (с обратной стороны платы) до полного расплавления припоя.
    6. Удалить расплавленный припой шприцем для отсоса. При использовании иглы вместо шприца насадить иглу на ножку чипа и прокручивая иглу вокруг своей оси, опустить её до упора в отверстие.
    7. После полного удаления припоя из отверстия начать выпаивать выводы из следующего отверстия.
    8. Извлечь микросхему после полной распайки всех выводов.

    На видео: Как правильно выпаять DIP микросхему

    Демонтаж планарных микросхем

    Последовательность действий по выпайке SOIC — чипов, которые не приклеены к плате:

    1. Удалить лак (при его наличии) с ножек микросхемы ацетоном или смывкой. После удаления лака очистить плату от остатков лака этиловым спиртом.
    2. Нанести жидкий флюс на распаиваемые выводы по всем сторонам чипа.
    3. Запаять припоем (замкнуть) все ножки чипа на каждой его стороне, проводя жалом по всем выводам чипа и разгоняя припой по ножкам. Нанесённого припоя на ножках должно быть много, чтобы после отведения паяльника припой продолжал находиться в расплавленном состоянии.
    4. Провести паяльником по всем запаянным сторонам чипа, добиваясь расплавления припоя со всех сторон, после чего удалить микросхему пинцетом.
    5. Чтобы отпаять микросхему, приклеенную к плате, необходимо поочерёдно отпаивать каждый вывод микросхемы, приподнимая его пинцетом над контактной площадкой. После отпайки всех ножек удалить микросхему механическим путём (ножом), стараясь не повредить плату.

    На видео: Как произвести демонтаж планарной микросхемы

    Рейтинг

    WEP 927

    Наш топ открывает, а вместе с этим занимает в нем заслуженное первое место – WEP 927.

    Чрезвычайно мощный и функционально-разносторонний продукт. Этот паяльник позволит даже новичку чувствовать себя уверенно благодаря множеству удивительных функций. Он обладает большими размерами, оснащен резаком “CHP170” и регулируемым температурным режимом, с помощью которого можно выполнять широкий спектр операций.

    Он вряд ли поместится в любой верстак, однако им легко пользоваться из-за кнопок управления. Устройства WEP 927,мощностью 130 Ватт, более чем достаточно, чтобы выдержать температуру от 90 до 480-ти градусов по Цельсию.

    WEP 927
    WEP 927
    Плюсы:

    • Простой в использовании;
    • Наличие “регулируемой температуры”;
    • Несколько предустановленных режимов;
    • Защищенный пароль.

    Минусы:

    • Размеры.

    Цена: 2 686,36 – 3 478,54 руб.

    Ссылка

    Бекон 950D

    Вторая строчка нашего рейтинга достается этому паяльнику. В нем действительно все построено так, чтобы произвести впечатление.

    Начиная со съемного жала, этого прочного керамического нагревательного элемента, имеющего и более чем 50 изменяемых размеров. Данный 75-ваттный прибор всего за несколько секунд может достичь базовой рабочей температуры в 450 градусов. Кроме того, регулятор давления позволяет легко контролировать нагревание для различных типовых систем, а встроенная губка очень эффективна для удаления излишнего материала с наконечника.

    Бекон 950D
    Бекон 950D

    Достоинства:

    • Почти мгновенно достигает максимальной уровень нагретости;
    • Точный контроль;
    • Наконечник из твердого железа (с различными видами в комплекте)
    • Температура отображается в цифровом виде;

    Недостатки:

    • Небольшой потенциал заземления;
    • Недостаток сварочных товаров в комплекте.

    Цена: 1 490,59 – 3 206,23 руб.

    Ссылка

    WEP 853-AAA

    Эта модель занимает третье место по оптимальному соотношению стоимость / качество. Такой прибор рассматривается большинством любителей, как “стартовый комплект”, благодаря которому легко регулировать циферблат температуры, позволяющий легко выбрать любое значение в пределах 896 градусов по Фаренгейту.

    Кроме того, присутствие самой “станции” делает ее еще проще, поскольку вы просто подключаете и пользуетесь. Вы можете легко использовать его для широкого спектра операций, от сборки печатных плат, ремонта различных игрушек или электронного оборудования, до резки или гравировки дерева. Этот большой датчик для электроники работает от сети переменного тока с напряжением 110 Вольт, поэтому и может выдавать максимум 1200 Вт, чего более чем достаточно для любой операции.

    WEP 853-AAA
    WEP 853-AAA

    Положительные характеристики:

    • Простота использования;
    • Контроль температуры с помощью “ручки”;
    • Можно использовать для гравировки по дереву.

    Отрицательные характеристики:

    • Габариты;
    • Заземление.

    Цена: 18 452,29 руб.

    Ссылка

    JCD 80

    Совершенно заслуженная 4-я строчка нашего топа. Если вы здесь для инноваций и для знакомства с новейшими моделями отличных паяльников – это то, что вам нужно. Керамический элемент JCD 80 имеет стильный дизайн и проводную функциональность. У него есть газовый “резервуар”, который позволяет ему работать в течение долгого времени.

    Он способен достичь температуры плавления за 40 секунд, и, поскольку обладает миниатюрными размерами, вы можете использовать его где угодно. Кроме того, JCD 80 очень легкий, поэтому точность не будет проблемой даже для новичков. Предлагается потребляемая мощность, которую можно легко регулировать от 25 до 80 Вт.

    JCD 80
    JCD 80

    Плюсы:

    • Компактный и легкий;
    • Отличная маневренность;
    • Низкая стоимость.

    Минусы отсутствуют.

    Цена: 705,56 – 1 096,03 руб.

    Ссылка

    Электрический паяльник с регулируемой температурой

    Продолжая наше путешествие по лучшим паяльникам, мы останавливаемся, чтобы полюбоваться этим комплектом для пайки и множеством его инструментов. Действительно, сравнение всего набора с другими отдельными устройствами может быть нечестным делом, поэтому эта модель находится в середине списка.

    Новички и опытные люди оценят полный набор, предоставленный изготовителями данного прибора, ведь он содержит несколько разных наконечников, демонтажный насос, оловянную проволоку, подставку для утюга, пинцет, кусачки и электронные провода.

    Используя этот набор, вам ничего не мешает попробовать даже самые смелые проекты, и, несмотря на множество предлагаемых инструментов, он легко переносится. Вы можете попробовать все, что угодно: от хобби, печатных плат, изготовления украшений до ремонта различных электронных устройств.

    Электрический паяльник
    Электрический паяльник
    Достоинства:

    • Большой комплект с множеством аксессуаров;
    • Очень устойчивая подставка;
    • Работа при высоких температурах.

    Недостатки:

    • Низкая мощность;
    • Небольшая неточность температуры.

    Стоимость: 1 066,63 – 1 610,87 руб.

    Ссылка

    Пинцет YIHUA 938D

    Шестая позиция – пинцет YIHUA 938D. На этот раз мы имеем дело с мини-станцией, у которой есть исключительные особенности.

    Вы получаете небольшой, но мощный инструмент, обеспечивающий достаточную точность благодаря своей ручке. Это устройство способно нагреваться до температуры 480 градусов по Цельсию, что делает YIHUA 938D подходящим для любого типа домашних работ.

    Что нам больше всего понравилось в этом приборе, так это трехточечная светодиодная система, которая обеспечивает идеальный свет, гарантирующий, что даже самые крошечные провода идеально сплавлены друг с другом.

    Пинцет YIHUA 938D
    Пинцет YIHUA 938D

    Положительные свойства:

    • Наличие отличных светодиодов;
    • Мягкое сцепление;
    • Беспрецедентный контроль над наконечником.

    Отрицательные свойства:

    • Слишком много света, из-за которого электронные компоненты светятся;
    • Цифровой дисплей маленького разрешения.

    Цена: 2 020,19 – 3 074,00 руб.

    Ссылка

    TS100 65 W

    Как насчет распайки? В большинстве случаев людям, которые занимаются ремонтом электронных устройств, необходимо распаять старую деталь перед установкой новой. Это означает, что у вас будет много потраченного времени, если у вас нет подходящих инструментов. Что ж, благодаря TS100 65 W вы можете избавиться от старого припоя всего за несколько секунд. Этот прибор не только достигает температуры в 400 градусов за короткий промежуток времени, но и обеспечивает всасывание всех старых припоев, оставляя компонент свободным для удаления.

    Его можно комбинировать с различными паяльными станциями, представленными выше, некоторые пользователи рекомендовали эксплуатировать этот датчик при работе если вы работаете с печатными платами большего размера.

    TS100 65 W
    TS100 65 W

    Плюсы:

    • Высокотемпературный наконечник;
    • Используется для чистой распайки;
    • Очень прост в обращении благодаря рукоятке

    Минусы

    • Не пригоден для работы профессионалами в повседневной работе, так как имеет маленькие размеры.

    Цена: 3 938,61 – 4 469,29 руб.

    Ссылка

    CXG E60w

    Не нужно быть экспертом, чтобы знать, что лучший паяльник для электроники требует большой точности. Печатные платы иногда могут быть всего несколько сантиметров в ширину, и вам нужна стопроцентная точность, чтобы ничего не повредить.

    Благодаря повышенной мощности этот регулируемый прибор способен быстрее нагреваться и восстанавливаться для достижения оптимальной точности. Кроме того, формованная ручка дает вам все необходимое, а экран помогает контролировать температуру.

    Внешний вид дает ощущение премиальности, но это не главная особенность. Главная – широкий спектр, которые вы можете выполнять.

    CXG E60w
    CXG E60w

    Достоинства:

    • Щедрый тепловой диапазон;
    • Защищен паролем для дополнительной безопасности;
    • Мягкий кабель для питания;
    • Наличие ЖК-дисплея.

    Недостатки:

    • Слишком высокий уровень термостойкости (это не всегда хорошо);
    • Большая температурная погрешность;

    Цена: 1 217,39 – 2 068,43 руб.

    Ссылка

    WEP 862BD

    Мы предлагаем вам один из лучших приборов с регулируемой температурой. Этот 720-ваттный электроинструмент расположился лишь на девятой строцке нашего рейтинга, увы. Однако, это не умаляет достоинств данного товара, который может работать при температуре от 200 до 900 градусов.

    Его сердечник не требует времени для нагрева утюга, а температура остается стабильной благодаря очень эффективной системе.

    Светодиодные индикаторы показывают, что выбранная температура достигнута, а означает то, что утюг все еще нагревается.

    Вы можете легко установить температуру с помощью шкалы, а несколько различных наконечников делают этот инструмент еще более универсальным.

    WEP 862BD
    WEP 862BD

    Плюсы:

    • Отличный контроль температуры;
    • Дополнительные функции по универсальности;
    • Светодиодный индикатор позволяет узнать, когда была достигнута желаемая степень нагретости;

    Минусы:

    • Слишком большие размеры;
    • Качество материалов, из которых изготовлен WEP 862BD, не самого высокого качества.

    Цена: 5 538,93 – 5 799,74 руб.

    Ссылка

    Как избавиться от статики

    При пайке микросхем или SMD компонентов схем необходимо избавляться от статического электричества. Таким разрядом они запросто пробиваются. Потому при работе часто на стол кладут металлическую заземленную пластину, применяют инструмент с антистатическим покрытием. Металл на столе не всех радует, заменить его можно антистатическим ковриком или покрытием. Они есть в магазинах, торгующих электронными деталями.

    Со статическим электричеством надо быть осторожнее

    Со статическим электричеством надо быть осторожнее

    Паяльники, кстати, тоже бывают с антистатическим корпусом. Это неплохо, но модели недешевые. Проблему можно решить и по-другому — уровняв потенциал. Для этого все действующие элементы надо соединить между собой медным проводником. «Все элементы» — это и вы, и паяльник, и плата. Все надо соединить одним проводом — обмотать. Проводник берем с хорошим запасом длины, чтобы не сковывал движения. А еще перед началом работы с электроникой снимаем шерстяные и синтетические вещи и руками прикасаемся к металлу. Можно — к заземленным элементам, но необязательно.

    Чем он отличается от других

    Электрический паяльник, предназначенный для работы с платами, должен соответствовать специфике подобного ремонта. Пайка деталей микросхем предполагает максимальную точность и осторожность. Важно не повредить и не перегреть материал при работе. По этим причинам от обыкновенных паяльников агрегат, с помощью которого выполняется микропайка, отличается размерами, мощностью и заостренной формой жала.
