Гриндер своими руками: виды конструкций, выбор материалов. Пошаговая инструкция по сборке и установке своими руками (фото + видео). Гриндер: фото, видео, чертежи, шлифовальный станок своими руками

Гриндер своими руками — мастер-класс по сборке конструкции своими руками, способы изготовления, советы в выборе материалов и инструментов

Гриндер своими руками — мастер-класс по сборке конструкции своими руками, способы изготовления, советы в выборе материалов и инструментов

Что такое гриндер

Самодельный гриндер, собранный своими руками, представляет собой станок стационарного типа, на котором имеется основная лента для шлифовки деталей. При помощи двух роликов (ведущего и направляющего) лента вращается вокруг некой оси.

















Количество оборотов зависит от мощности конструкции, используемого мотора (привода) и качества самостоятельной сборки. На нижнем контуре такие аксессуары имеют несколько зажимов, при помощи которых производится крепление станка к верстаку или другой рабочей поверхности.

Зачастую, на боковом контуре дополнительно монтируют зажимы для крепления (надежное крепление позволяет проводить обработку оптимально, без грубых дефектов).

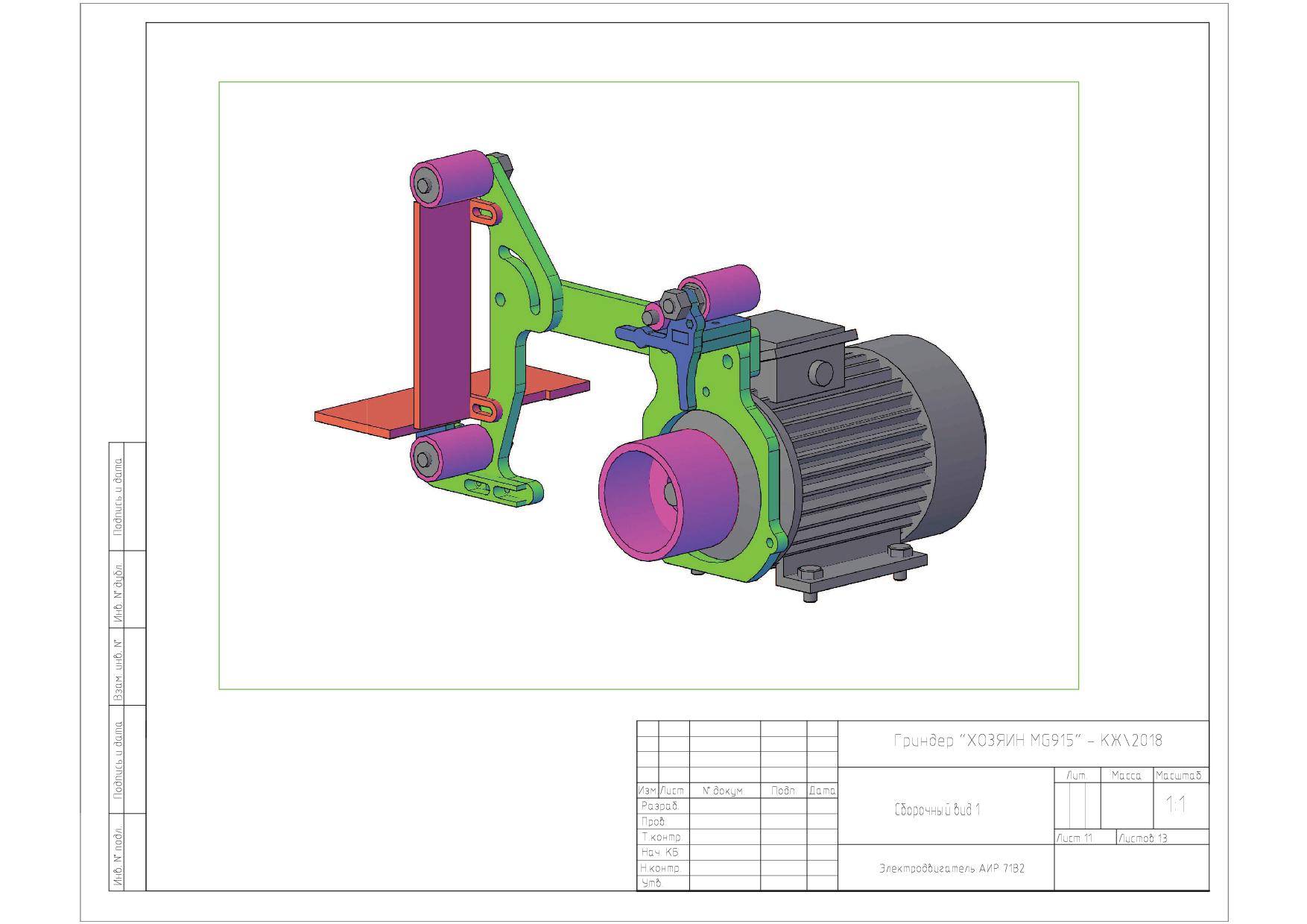

Чертежи с размерами простого гриндера для работы своими руками позволят оптимально соблюсти основные принципы конструкции, обеспечив дальнейшую работу станка.

Устройство поворотного стола

Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.

Как сделать гриндер своими руками — чертежи, проекты и самодельные способы изготовления в домашних условиях (85 фото)
Гриндер своими руками по готовым чертежам с размерами: особенности сборки и назначение
Гриндер своими руками (шлифовальный станок): чертежи, изготовление
Гриндер своими руками: 3 самодельных способа изготовления
Гриндер своими руками в домашних условиях: как сделать
Чертежи гриндера, требования и варианты его изготовления
Как сделать гриндер своими руками: чертежи с размерами
Как сделать гриндер своими руками: чертежи с размерами
Гриндер своими руками: чертежи с размерами и алгоритм сборки
Ленточный шлифовальный станок своими руками – чертежи, видео, фото

Поворотные станины или столы для гриндера во многих самодельных моделях не используются, это прерогатива профессиональных станков, созданных для решения нескольких задач

Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм; особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

Станок шлифовальный ЗУБР ЗШС-330

Характеристики:тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762×25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин.

Точило METABO BS 175

Характеристики: тип точила — со шлиф. лентой; круг — 175×25×32 мм; диаметр круга — 175 мм; толщина круга — 25 мм; посадочный диаметр -32 мм; обороты – 2980 об/мин; мощность — 500 Вт.

Гриндер GRIT GIS 150

Характеристики: номинальная потребляемая мощность — 4 кВт; напряжение/тип тока при 50 Гц — 3×400 В(3~); напряжение/тип тока при 60 Гц — 3×440 В(3~); обороты холостого хода при 50 Гц — 3 000 об/мин; обороты холостого хода при 60 Гц — 3450 об/мин; размеры ленты — 150×2000 мм; вес — 93 кг.

А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.

Возможное применение гриндера

Установка подобного типа, производственная или самодельная, имеет несколько основных областей практического использования. Качественно собранная конструкция может быть применена в следующих случаях:

Обработка металлических листов после разреза (например, дополнительная обработка листового железа перед сборкой некой конструкции). Использование ленты гриндера позволяет избавиться от острых зазубрин, окалин, неровностей.

Шлифовка деревянных поверхностей при изготовлении мебели (или её реставрации), картинных и зеркальных рам. Все древесные детали можно обрабатывать рубанком, но качество выполнения шлифовки в таком случае полностью зависит от умений и практических навыков мастера.

При использовании же шлифовальной машинки равномерно двигающаяся по оси лента производит качественную обработку, удаляя все шероховатости, зазубрины, острые сучки.

Заточка ножей, ножниц. Очень часто приходится сталкиваться с проблемой затупившегося кухонного ножа или ножниц для резки текстиля. Особенно актуален данный вопрос для швей, которые осуществляют свою деятельность на дому. В таких случаях, наличие шлифовального станка под рукой станет очевидным преимуществом.

Сегодня существует обширное разнообразие профессий и увлечений. Для большинства из них необходимо наличие специализированного инструментария, в том числе и гриндера.


































Собрать станок подобного типа можно и своими руками, используя пошаговые инструкции и серию видео-уроков. Чертежи с размерами и видео по сборке гриндера своими руками можно найти на веб порталах практического строительства.

Преимущества самодельного станка

Ленточный гриндер можно приобрести в любом магазине строительных товаров, однако собранный вручную станок имеет массу преимуществ для владельца:

  1. Минимальные затраты на работу и материалы.
  2. Возможность самостоятельно подготовить чертеж (или воспользоваться готовым проектом) с должными размерами, типом конструкции и принципом работы.
  3. Большинство расходных материалов имеется в хозяйстве каждого мастера, стоит лишь провести поиски в собственном сарае, кладовой, гараже.
  4. Недостающие элементы и аксессуары можно купить в магазине товаров для строительства (зажимы для крепления, направляющий и ведущий ролик, шлифовальная лента). Ролики для гриндера можно сделать и своими руками.
  5. Большая коллекция видео по сборке гриндера своими руками из подручных материалов.

Вниманию мастеров всегда представлены веб порталы с большим количеством пошаговых инструкций, как сделать гриндер своими руками, схемами и готовыми чертежами, практическими советами.

Из чего можно собрать станок

Самый главный вопрос для мастера – с чего начать работу. Конечно, с выбора материала. В качестве основного материала для привода может выступать:

  1. Двигатель от старой стиральной машинки.
  2. Мотор от дрели.
  3. Движок от болгарки. Гриндер из шлифмашинки, собранный своими руками, является практичным и удобным вариантом.










Не следует спешить и сдавать в утиль старые инструменты. Большинство из них (с «живым» движком могут пригодиться в хозяйстве). Перед началом работы следует внимательно осмотреть движок, освобожденный от корпуса и других деталей на предмет целостности, качества его работы, мощности.

Обзор моделей и цен

Если вы хотите приобрести готовый станок, предлагаем вам изучить цены на самые популярные из них.

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей дополнительной оснасткой (колесо, контуровка), которая идёт в комплекте.


Внешний вид гриндера «Левша»

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм. Особенности: жёсткое литое основание, регулируемые упоры и защитный экран.


Стоимость модели от 6000 рублей

Гриндер-точило «Кратон» BG 14-05

Станок шлифовальный ЗУБР ЗШС-330

Характеристики: тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762 мм × 25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин. Стоимость – 5490 рублей.


Станок шлифовальный ЗУБР ЗШС-330

Станок шлифовальный ЗУБР ЗШС-330

Точило METABO DS 125

Характеристики: тип точила — со шлифовальной лентой; круг — 125 мм × 20 мм × 20 мм; диаметр круга — 125 мм; толщина круга — 20 мм; посадочный диаметр – 20 мм; обороты – 2980 об/мин; мощность — 200 Вт. Стоимость модели — 7679 рублей.


Точило METABO DS 125

Точило METABO DS 125

Если у вас есть опыт создания ручных гриндеров, расскажите о нём читателям нашего он-лайн журнала. Как вы думаете, стоит ли выполнять работы по сборке таких агрегатов, либо лучше купить готовую конструкцию.

Предыдущая

Бытовая техникаНовое поколение стиральных машин Beko (Беко): инновационные опции по бюджетной стоимости

Следующая

Бытовая техникаКак правильно выбирать посуду для индукционных плит: обзор лучших производителей и популярных моделей

Идея для мастерской: ленточный гриндер своими руками

В данном обзоре мастер показывает процесс изготовления ленточного гриндера. Самоделка пригодится в мастерской или гараже.

  • В качестве привода для гриндера используется электродвигатель стиральной машины-автомат (коллекторного типа).
  • Для основного вала автор использует ротор от старого электродвигателя.
  • Для верхнего вала автор использует небольшой кусок полипропиленовой трубы диаметром 32 мм.

Как правильно сделать ленточный шлифовальный гриндер своими руками и каковы сферы его применения

В данном случае самодельный ленточный гриндер будет состоять всего из двух валов.

Основные этапы работ

Для основного вала мастер изготавливает самодельные корпуса для подшипников. Для этого потребуется кусок толстостенной трубы.

Отрезаем два кольца, вырезаем буквально 0,5 см, сужаем диаметр по подшипнику, после чего обвариваем.

Как правильно сделать ленточный шлифовальный гриндер своими руками и каковы сферы его применения

За неимением токарного станка данный способ, пожалуй, самый простой и доступный для большинства людей.

Готовые корпуса нужно будет зачистить УШМ и покрасить. Потом запрессовываем в них подшипники.

Как правильно сделать ленточный шлифовальный гриндер своими руками и каковы сферы его применения

После этого надеваем уже корпусные подшипники на вал с ротором. На конце вала крепим шкив.

Как правильно сделать ленточный шлифовальный гриндер своими руками и каковы сферы его применения

Этапы сборки конструкции

На следующем этапе автор делает самодельную стойку. В нее будет входить профильная труба, к которой крепится верхний ролик гриндера.

Обратите внимание, что нужно сделать так, чтобы труба в стойке «ходила» очень плотно и не болталась. Сама труба будет подпружинена.

Стойка крепится к кронштейну, к которому будет крепиться основной вал с корпусными подшипниками.

Как правильно сделать ленточный шлифовальный гриндер своими руками и каковы сферы его применения

Сам кронштейн автор делает поворотным, чтобы в случае чего его можно было подрегулировать.

Далее надо будет сделать верхний ролик. В кусок ПП трубы автор запрессовывает подшипники, и через их центральные отверстия продевает шпильку диаметром 8 мм.

Как правильно сделать ленточный шлифовальный гриндер своими руками и каковы сферы его применения

На последнем этапе автор сваривает из кусков профильной трубы станину шлифовального станка. Затем устанавливает на основание электродвигатель, основной вал и натяжной верхний ролик.

Как правильно сделать ленточный шлифовальный гриндер своими руками и каковы сферы его применения
Как правильно сделать ленточный шлифовальный гриндер своими руками и каковы сферы его применения

Подробнее о том, как сделать ленточный гриндер своими руками, можно посмотреть в видеоролике на нашем сайте.

Оцените запись

Источник: https://sdelairukami.ru/ideya-dlya-masterskoj-lentochnyj-grinder-svoimi-rukami/

Изготовление собственными силами

Для самостоятельно изготовления такого прибора нужно провести подготовительные работы. Они состоят в следующем:

  • Особенности сборки гриндера
    Разработать конструкцию гриндера. Чертежи с размерами готовятся самостоятельно или под заказ. После этого будет понятно, какие потребуются материалы.
  • Подготавливаются электрический лобзик, болгарка, дрель.
  • Токарный станок для изготовления некоторых деталей. В его отсутствие придется воспользоваться услугами токаря.

При составлении проекта лучше предусмотреть конструкцию, на которой можно было бы проводить обработку детали в горизонтальном и вертикальном направлении.

Особенности выбора ленты

Важной задачей является подбор ленты. В зависимости от ее ширины на самодельном гриндере можно будет обрабатывать детали определенных габаритов. Обращается внимание на степень ее зернистости. Размерный ряд по длине ленты имеет такие величины: 610, 915, 1230, 1600, 1830. Ширина ленты бывает 50 и 100 мм. При этом она должна отвечать следующим характеристикам:

  • иметь тканевую, эластичную основу;
  • способность выдерживать скорости до 1500 об/мин;
  • иметь абразивную стойкость;
  • выдерживать относительное удлинение без разрывов 10−15%;
  • не нагреваться при длительной работе.

Станок гриндер
Следует учитывать, что короткие ленты быстро нагреваются, а длинные требую увеличения габаритов станка. Нельзя допускать, чтобы они были составными. В процессе работы в месте состыковки они растягиваются, что может привести к опасному разрыву.

Прочность ленты должна соответствовать величине 800−900 МПа. При этом удельные усилия шлифование не должны превышать 0,8 кг/см2. Перед применением лента вывешивается в течение 48 часов на цилиндре. За это время происходит ее естественное удлинение.

Основание и ролики аппарата

Для надежности конструкции выбирается толщина металла 12 мм. Основание может быть изготовлено при помощи болтовых соединений. Однако наличие отверстий ослабляет конструкцию, поэтому лучше сделать ее сварной.

Пазы полукруглого типа для поворота платформы, трудно изготовить своими руками. Эту работу лучше доверить фрезеровщику.

При вытачивании роликов важно обратить внимание на шероховатость поверхности. Ее величина должна соответствовать Ra 1,25. Если класс обработки будет ниже, то это поведет за собой быстрый износ ленты.

Как используется гриндер
Изготавливаются они из дюралюминия или титана. В случае использования стали потребуется делать выборки для облегчения. Исключение составляет ролик вала двигателя. Он точится только из стали, потому что на него идет основная нагрузка. Для стандартного станка диаметр составляет 150 мм. Натяжной ролик имеет размер 100 мм и 2 оставшихся по 70 мм.

Располагаться все 4 вращающиеся детали должны строго в одной линии. Каждая из них делается бочкообразного типа со скосом 1- 2 мм. Это необходимо для того, чтобы исключить соскальзывание ленты.

Устанавливаются они на подшипники закрытого типа, чтобы в них не забилась пыль в процессе работы. Их класс выбирается не ниже 6.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.













Для работы следует подготовить рабочее место:

  1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
  2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
  3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Наладка и проверка гриндера в деле

После завершения сборки всей конструкции, приступаем к натягиванию ленты. При вращении она может смещаться по роликам влево или вправо. Чтобы исключить это явление, прокручиваем вокруг своей оси за обе гайки ведомый ролик, пока лента не перестанет смещаться к одному или другому краю. Таким образом, мы найдем положение, когда все взаимодействующие элементы окажутся на своих местах.
Теперь смело включаем наше самодельное изделие и обрабатываем металлический предмет. Убеждаемся, что обработка протекает нормально, без рывков и ударов, а результат нас вполне устраивает.

Шлифовальные станки по металлу: устройство, назначение, применение

РекламаНаши соцсети

  • ВКонтакте
  • Facebook
  • ОK
  • Мой мир

Поиск по сайтуНайти:Рубрики

  • 10 лучших инструментов 4
  • Бурение 9
  • Вспомогательный инструмент 8
  • Другое 8
  • Пиление 17
  • Сварка 11
  • Сверление 16
  • Строгание 17
  • Фрезерование 11
  • Шлифование 39

Недавние статьи

Самодельный гриндер: чертежи с размерами поворотного стола и советы по сборке

В домашних условиях можно сконструировать как простой вариант станка, так и более функциональное устройство. Для того чтобы расширить эксплуатационную принадлежность агрегата и обеспечить удобство работы, изготавливается опорный столик поворотного типа. Данная поверхность устанавливается со стороны самого объемного шкива.

Чертеж станка подготавливается в соответствии с его конструктивными особенностями

Чертеж станка подготавливается в соответствии с его конструктивными особенностями

Преимущества использования поворотного столика очевидны. В первую очередь это позволит фиксировать деталь в определенном положении, что упростит ее обработку. При сборке поворотного гриндера своими руками стоит предусмотреть возможность смены направления абразивной полосы. Наждак в обязательном порядке должен перемещаться в ту сторону, куда была развернута рабочая поверхность.

Столик необходимо оснастить подвижным фиксаторным элементом – кронштейном. В этой детали должна быть реализована функция поворота относительно горизонтально лежащей оси на фиксированные углы.

Чаще всего для простых станков, создаваемых в домашних условиях, используют столик из дюралюминия. Возможен также вариант из дерева. Чертеж машины подготавливается в соответствии с ее конструктивными особенностями. Толщина поверхности, для изготовления которой применяется дюралюминий, должна быть не менее 15 мм. Это очень важно, так как более тонкий столик может не выдержать рабочих нагрузок.

Функцию прижимной плоскости в этом случае осуществляет рама агрегата. Для этого необходимо провести подготовку рамы. Достаточно просто выполнить шлифовку одной из поверхностей каркаса – той, которая располагается у предметного столика.

Для изготовления простых станков, создаваемых в домашних условиях, используют столик из дюралюминия

Для изготовления простых станков, создаваемых в домашних условиях, используют столик из дюралюминия

Гриндер своими руками в домашних условиях из дрели: особенности сборки

Такое шлифовальное устройство можно выполнить более простым способом. Безусловно, сборка стационарного агрегата, который предназначен для установки на стол, является наилучшим вариантом, позволяющим проводить шлифовку различных деталей на постоянной основе. Существуют и другие, менее сложные варианты создания шлифовального устройства своими руками.

При желании можно изготовить своими руками гриндер из шлифмашинки или из дрели. Дрель является электрическим инструментом, поэтому требуется соблюдать правила безопасности при работе с таким устройством.

Необходимость в обработке металлических, а также деревянных заготовок возникает в быту довольно часто. Приобретать фабричный агрегат для небольших объемов работы – не самое лучшее решение. Проще всего изготовить простой гриндер, воспользовавшись дрелью.

Чаще всего для сборки такой шлифовальной насадки применяются такие подручные материалы, как дерево, пластмасса, фанера. Перед началом работы рекомендуется подготовить схему насадки, что позволит сделать гриндер своими руками. Видео на данную тематику также рекомендуются специалистами к просмотру, так как они освещают все нюансы, связанные со сборкой.

Стационарный гриндер из дрели на деревянной основе

Стационарный гриндер из дрели на деревянной основе

Стоит сказать, что при работе с небольшими заготовками из пластмассы и древесины данный шлифовальный аппарат показывает себя практически не хуже, чем стационарное оборудование.

Еще одним плюсом подобного решения является то, что в современных моделях дрелей присутствует специальный контроллер. Его функция заключается в регулировке оборотов привода. Конструктивная простота и высока эффективность отражаются на популярности такого решения.

Гриндер своими руками в домашних условиях: видео и инструкция по сборке из болгарки

Стационарный гриндер для домашнего использования по своему назначению напоминает приспособление, выполненное из дрели. Устройства, в основе которых лежит угловая шлифмашина или, как ее еще называют, болгарка, имеют свои особенности. Основной отличительной чертой болгарок является то, что их привод имеет высокую скорость вращения.

Таким образом, для изготовления гриндера из болгарки может потребоваться устройство, контролирующее обороты привода. Нередко угловые шлифмашины используются в качестве электронных напильников. Для этого в продаже существуют специальные ленточно-шлифовальные насадки, а именно:

  • узкие;
  • длинные.

Конструкции из болгарки часто используют для затирки сварочных швов, заточки мелких деталей

Конструкции из болгарки часто используют для затирки сварочных швов, заточки мелких деталей

Такие насадки являются довольно популярными среди мастеров. С помощью их можно с легкостью обрабатывать различные труднодоступные места (например, отверстия). Сделать гриндер из болгарки своими руками несложно. Для этого необходимо самостоятельно сконструировать абразивную насадку, в основе которой лежит лента необходимого размера. Однако гораздо проще приобрести готовый инструмент.

Основным конструктивным отличием угловой шлифмашины от другого оборудования, функционирующего от электросети, является расположение выходного вала болгарки. Данный элемент развернут под прямым углом к корпусу. В результате такая конструкция является очень удобной и способствует обеспечению несложной фиксации ведущего ролика и абразивного полотна.

Таким образом, подобную насадку не составляет труда выполнить своими руками. Чертеж гриндера из болгарки можно отыскать на одном из профильных форумов, посвященных данной тематике. Инструмент такого типа является довольно комфортным в использовании. Вытянутое тело насадки способствует проведению шлифовальных работ разного рода.

Гриндеры из болгарки часто появляются в обиходе домашних мастеров, потому что она сама по себе уже и есть мини-станок для шлифования

Гриндеры из болгарки часто появляются в обиходе домашних мастеров, потому что она сама по себе уже и есть мини-станок для шлифования

Изготовление простого гриндера в домашних условиях не является сложным мероприятием, если подойти к делу грамотно. Безусловно, своими руками можно сконструировать и более функциональное оборудование, однако такая работа требует больше времени, материалов и сил. Выбор подходящего чертежа необходимо осуществлять, ориентируясь на индивидуальные потребности.


REMOO
2019-05-22T21:20:54+03:00

Инструменты |ОЦЕНИТЕ
МАТЕРИАЛ
Загрузка…ПОДЕЛИТЕСЬ
В СОЦСЕТЯХFacebookTwitterOkGoogle+PinterestVkСМОТРИТЕ ТАКЖЕ

ТЕСТЫ

ЕЩЕ ТЕСТЫ


Насколько вы осведомлены в назначении и классификации минеральных вяжущих веществ? Тест
ПРОЙТИ ТЕСТ

ЧТО ТАКОЕ REMOO?

Это ежедневные статьи о строительстве и ремонте, обустройстве квартиры и загородного дома. Полезная информация с интересными идеями и пошаговыми инструкциями.

О НАС

  • Правила
  • Реклама на сайте
  • Контакты
  • Вакансии

МЫ В СОЦСЕТЯХ

Ошибка в тексте? Выделите ее мышкой и нажмите Ctrl+Enter

Подготовка чертежа для станка

Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:

  1. Размеры и вид целой конструкции в двух проекциях.
  2. Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).

Процесс изготовления самодельного гриндера из болгарки

В первую очередь нужно будет сделать ролик из древесины или другого материала, на который можно будет надеть шлифовальную ленту. Ролик должен быть круглый, правильной геометрии. Строго по центру ролика следует установить удлинённую гайку, которую можно было бы накрутить на вал болгарки. Читайте про другие самоделки из болгарки, на сайте мастеров самоделок на все руки — navseryki.ru.

Гриндер: фото, видео, чертежи, шлифовальный станок своими руками

Второй шаг, при изготовлении гриндера своими руками, это вырезание из куска металла прямоугольной основы. Основа, как видно на картинках, крепиться при помощи шурупов к уголку, который предназначен для фиксации гриндера к столешнице верстака или любой другой поверхности.

Гриндер: фото, видео, чертежи, шлифовальный станок своими руками

В основе нужно будет сделать отверстие под ролик шлифовальной ленты и несколько маленьких по бокам от него, для фиксации основы к болгарке. Думаю с этим проблем возникнуть, никаких не должно. Чтобы можно было бы установить шлифовальную ленту на гриндер, сверху основы нужно будет предусмотреть подвижную рейку, с ещё одним роликом из подшипников, таким, как на картинках.

Гриндер: фото, видео, чертежи, шлифовальный станок своими руками

С обратной от ролика стороны, в пластине сверлится отверстие под пружину, которая будет удерживать шлифовальную ленту в натянутом состоянии. Вот таким образом, используя болгарку, можно сделать самодельный гриндер всего за несколько часов. Шлифовальный инструмент на основе болгарки обладает достаточно большой мощностью, поэтому при его использовании нужно быть предельно осторожным и аккуратным.

Как выбрать ленту

Моделей гриндера достаточно много, но наиболее популярный вариант – это ленточный станок. Выбирая шлифовальную ленту, следует ориентироваться на ряд критериев:

  1. Назначение шлифовального станка (обработка деревянных поверхностей разительно отличается от обработки металлических деталей, искусственного или натурального камня).
  2. Требуемая жесткость ленты.

Тщательно выбирают не только тип шлифовальной ленты, но и её ширину. Видео, чертежи, советы по выбору ленты и сборке гриндера своими руками помогут оптимально провести самостоятельную работу.

Расходники и детали

Единственный расходный материал для ленточного гриндера – лента (не считая смазки для подшипников и шарниров. Ленту можно заказать нужной длины (см. в конце), но можно сделать и самостоятельно из наждачной шкурки на текстильной основе. Весьма желательно – гибкой, непропитанной. В целом процедура изготовления ленты для гриндера своими руками такова:

  • Отрезаем заготовку – полосу нужной длины и ширины.
  • Готовим оправку (не обязательно круглую) длины по образующей немного меньше длины ленты.
  • Обводим оправку заготовкой изнанкой наружу.
  • Подводим концы заготовки точно встык и надежно закрепляем.
  • Кладем на стык обломок клеящего стерженька для термоклеевого пистолета.
  • Греем строительным феном, пока клей не расплавится.
  • Накладываем на стык латку из тонкой ткани.
  • Прижимаем чем-то жестким через тефлоновую пленку, пока клей не застынет.

Тут есть три существенных момента. Первый – вместо ткани на латку использовать шероховатую пленку из ПЭТ толщиной 25-50 мкм (продается). Она очень прочна, а попробуйте-ка провести пальцем по бутылке из ПЭТ. Не очень-то скользко? Шероховатую ПЭТ-пленку под натяжением не протянешь и по полированному металлу. И вместо латки лучше заклеить изнанку ленты сплошной полосой пленки ПЭТ с нахлестом на 2-3 см. Биение ленты будет не больше 0,05-0,1 мм. Это меньше, чем от тончайшего миткаля и даже меньше, чем погрешность толщины шкурки-заготовки.

Второй – готовую ленту заправьте в станок и шлифаните ею без сильного нажима что-то непотребное. Рубчик на шве слижется, и лента станет не хуже фирменной.

Но самое главное – по эластичности лучший клей для склеивания ленты гриндера не дорогой и сложный в использовании термо- или монтажный, а обычный ПВА. Если же лента оклеена подкладкой по всей длине изнанки, то и ее прочности на ПВА хватит с избытком. Как слеить ленту для гриндера ПВА, см. ролик

Видео: склеивание ленты для гриндера клеем ПВА

Шкив

Образующая (боковая поверхность в разрезе) ведущего шкива гриндера должна быть прямолинейной. Если использовать шкив-бочку, то лента изогнется корытом по всей длине. Не допускают ее сползания ролики, см. далее, а вот образующая шкива должна быть прямой.

Шкив для гриндера, не предназначенного для особо точных работ, во-первых, не обязательно должен быть точеным. В схеме с 3-мя коромыслами биение ленты от его расцентровки погаснет на роликах, прежде чем дойдет до рабочей ветви. В простом вертикальном гриндере биение ленты в достаточной степени погасит натяжная пружина. Поэтому шкив для гриндера вполне возможно сделать без станка, см. видео:

Видео: ведущее колесо на гриндер без токарного станка

Второе – шкив, ролики и вообще все детали домашнего гриндера вполне допустимо делать из фанеры. На производстве это, безусловно, не вариант, даже если фанерный гриндер предложат даром с доплатой: шлифовщику зарплата нужна, а деревянный гриндер в цеху полностью износится, прежде чем окупит ее и себя. Но вы-то дома не будете гонять гриндер день изо дня в 3 смены. А по фанерному шкиву никакая лента не проскальзывает. В т.ч. самодельная. Так что  можете смело делать шкив гриндера из фанеры:

Видео: шкив для гриндера из фанеры

Гораздо важнее правильно рассчитать диаметр шкива по оборотам мотора и требуемой скорости движения ленты. Слишком медленно бегущая лента будет рвать обрабатываемый материал; слишком быстрая – сама сотрется, толком ничего не обработав. В каком случае какая скорость ленты нужна это особый разговор, и очень непростой. В общем, чем мельче абразив и тверже обрабатываемый материал, тем быстрее должна двигаться лента. Как зависит скорость ленты от диаметра шкива и оборотов мотора, см. рис.:Таблица расчета скорости движения ленты гриндера по диаметру шкива и оборотам мотора

Таблица расчета скорости движения ленты гриндера по диаметру шкива и оборотам мотора

К счастью, для большинства пар абразив-материал допустимые пределы скорости движения ленты довольно широки, поэтому шкив для гриндера можно подобрать проще:

Видео: какое колесо нужно для ленточного гриндера

Ролики

Ролики гриндера, как ни странно на первый взгляд, самые ответственные его детали. Именно ролики удерживают ленту от сползания и обеспечивают ее равномерное натяжение по ширине. Причем ролик в кинематике может быть всего один, см. напр., видео выше о гриндере для резцов. Справятся с такой задачей только ролики-бочонки, см. ниже. Но «корыто» ленты после любого ролика должно распрямиться, прежде чем дойдет до рабочей зоны.

Ролики с ребордами (бортиками, закраинами) ленту не удержат. Дело тут не только и не столько с перекосе осей роликов: лента гриндера, в отличие от приводного ремня, должна выдерживать, не сползая, нагрузки от обрабатываемых деталей. Если сделать ролики с ребордами, то, чуть прикоснулся чем-то к ленте, она наползет на реборду. В гриндере нужно применять ролики-бочонки Тип 3 (выделено красным слева на рис.).

Какими должны быть ролики для гриндера

Какими должны быть ролики для гриндера

Там же даны размеры роликов Тип 3. Диаметр роликов желательно брать не более 0,5 ширины ленты (чтобы «корыто» не ушло далеко), но не менее 20 мм стальных точеных и не менее 35-40 мм фанерных. Натяжной ролик (вероятность сползания ленты с него наибольшая), если с него не сходит рабочая ветвь ленты, может быть диаметром 0,7-1,2 ее ширины. Фанерные ролики делаются в виде толстой обечайки, в которую запрессовывается подшипник; затем ролик насаживается на ось (в центре на рис.) и обрабатывается вчистую, см. напр. след. видео:

Видео: ролик-бочка для гриндера


Выточить ролик-бочку профиля точно по ГОСТ может и на станке не всякий токарь. Между тем есть способ сделать ролики для гриндера без существенных затруднений. Выручит все тот же садовый армированный ПВХ шланг, справа на рис. ранее. На заготовку ролика с прямой образующей туго натягивают его отрезок и обрезают с запасом по краям в толщину стенки шланга. Получается ролик со сложным профилем образующей, еще лучше удерживающий ленту и дающий меншее ее «корыто». Не верите? Постарайтесь попасть на кладбище самолетов или ракет и покопаться в них. Вы найдете ролики с точно таким же профилем образующей. Просто в массовое производство роликов сложного профиля гораздо дороже, чем бочек Тип 3.

Сборка готовой конструкции

Дальнейшая эксплуатация конструкции полностью зависит от качества проведения сборки станка (мини-гриндера) своими руками. В работе мастеру необходимо учитывать абсолютно все детали, мельчайшие подробности и тонкости сборки. Инструкция, как изготовить гриндер своими руками в домашних условиях:

Первым монтируют каркас, на котором будет располагаться лента для шлифования деталей и поверхностей. Чаще всего, это металлическая пластина, способная выдерживать значительные нагрузки (вибрационная, механическая устойчивость).

Принципиальная схема конструкции гриндера и принцип его работы

Прежде, чем приступать к подбору материала и комплектующих, важно понять принцип работы устройства.

Важно! Некоторые детали гриндера придется приобрести в готовом виде. Возможно, обратиться к услугам токаря.

В конструкции гриндера с механической стороны ничего сложного нет. Важно определить мощность агрегата и найти комплектующие. По сути, главным элементом конструкции выступает мотор и привод, подающий вращающий момент на ролики, вращающие ленту. Все элементы можно сделать как из металла, так и из фанеры, или даже пластика. На фото изображён чертёж гриндера с размерами.

Устройство гриндера в чертеже
Устройство гриндера в чертеже

Разберём принцип работы гриндера. С помощью мотора в действие приводится группа роликов, один из которых главный, или ведущий, другие – второстепенные. После включения прибора, начинается двигаться шлифовальная лента. С помощью регуляторов можно сместить положение роликов, что позволяет регулировать глубину натяжения и шлифовки и также его угол.

Итак, основными элементами гриндера являются:

  1. Основание.
  2. Электродвигатель.
  3. Прямой ролик со шкивом.
  4. Натяжные ролики.
  5. Абразивная лента.
  6. Стойка.

Кроме того, в конструкцию входят поворотный прижимной механизм.

Основные узлы гриндера
Основные узлы гриндера

Агрегат, как мы уже говорили может быть, как ручным, так и стационарным. В конструкцию стационарного прибора входят такие элементы, как поворотный столик, с зажимами, который обычно устанавливается на верстак или стационарную раму. Столик может менять угол наклона, поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. Мотор приводится в движение либо ножным приводом, либо приводным мотором, который крепится непосредственно к инструменту на каркас. В качестве «сердца» гриндера могут выступит отслужившие своё старая дрель, болгарка, двигатель от стиральной машины. Главное – обеспечить необходимые обороты, которые позволят обрабатывать именно те поверхности, которые вам необходимы.

Интересный факт! Мощность станка зависит от конструкции ленточного механизма и объема заготовок, которые вы планируете обрабатывать. Чем длиннее шлифовальная лента, тем сильнее мотор нужно устанавливать.

Понятно, что с течением времени сила натяжения ленты может ослабевать, для этого предусмотрены варианты регулировки системы натяжения. Это может быть пружинный фиксатор, а в некоторых случаях регулировать высоту и угол расположения роликов относительно друг друга поможет обычный болт.

Важно! Ролики в гриндере необходимо устанавливать строго вертикально относительно друг друга. Любое изменение положения роликов может привести к разрыву ленты.

При продумывании конструкции заранее определите, каким образом будет происходить очищение рабочей зоны от пыли и защита глаз. Обычно используют откидное стекло из акрила, либо стационарный пылесос. Вы можете подглядеть конструкцию этой части оборудования у промышленных гриндеров.

Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.Пример правильного расположения роликов на гриндере
Пример правильного расположения роликов на гриндере

Как мы уже замечали выше, вопрос выбора ленты для гриндера, один из важнейших. От этого будет зависеть скорость и качество обработки поверхностей. Общеизвестно, что шлифовальные ленты для гриндера различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.

Важные правила выбора ленты для гриндера:

  • нижнее полотно обязательно должно быть эластично по своей структуре. Тканевая основа лучше выдерживает поверхностное натяжение.
  • должна выдерживать предельные угловые скорости − не менее 1500 об/мин;
  • абразивное покрытие должно быть качественным. Подбирается под материал;
  • натяжение на разрыв должно составлять – не менее 15%;
  • лента должна быть устойчива к возможному нагреву, что часто возникает при длительной работе.

Подробнее об устройстве гриндера можно посмотреть в этом видео:

Как правильно расположить станок

После окончательной проверки работы шлифовального станка следует оптимально разместить его в мастерской или гараже. При этом следует обращать внимание на ряд параметров:

  1. Удобная рабочая площадка поблизости от станка. Обработанную деталь нужно куда-то класть.
  2. Расстояние до розетки и длина сетевого кабеля.
  3. Удобная высота столешницы для длительной работы мастера.
  4. Возможность защиты детей от работающей конструкции (высота, защитный кожух и экран).
  5. Наличие источников света и их расположение (над гриндером или сбоку от конструкции).














Выбирая место установки, также ориентируются на требования пожарной безопасности. Рядом с установкой не должно быть горючих жидкостей и поверхностей.

Как сделать с двигателем от стиральной машины?

Закрепление двигателя от стиральной машины-автомата, по сравнению с приводом от болгарки, не требует никакого поворота. Несмотря на то, что барабан СМА связан с основным мотором через ременной понижающий шкив, диаметр которого в несколько раз больше диаметра двигателя, располагают его (в исходной позиции) так же, как и дрель.

Размер ленты в этом случае составит 75*457 мм. У большинства стиральных машин малой мощности двигатель не превышает потребляемый номинал в 200 Вт, а сам вал крутится со скоростью порядка 3000 оборотов в минуту. Потребуются дверной доводчик, заготовка для вала.


Схема действий следующая.

  • Наверните заготовку на вал, зафиксируйте основной ролик при помощи болта.
  • Закрепите двигатель на надёжном основании.
  • Измерьте ширину вала для выбора подходящей по размеру ленты. Например, длина её равна 61, ширина – 4,5 см. Отрежьте лишний кусок болта, предварительно сделав в нём шлиц на случай снятия вала.
  • Для снижения вибрации при работе устройства прикрепите к раме деревянную подкладку.
  • Подключите двигатель к стартеру и к источнику внешнего электропитания.
  • Удостоверьтесь, что вал установлен ровно. Для этого применяют лазерный уровень. Аналогично проверьте, что доводчик установлен также правильно.
  • Прикрепите к ручке болт М-10, навинтите подстроечные гайки вместе с роликами, смонтируйте подшипники, подобранные по ширине ленты.
  • Используя доводчик, натяните ленту так, чтобы она не проскальзывала.

Гриндер собран, проверьте его работоспособность.


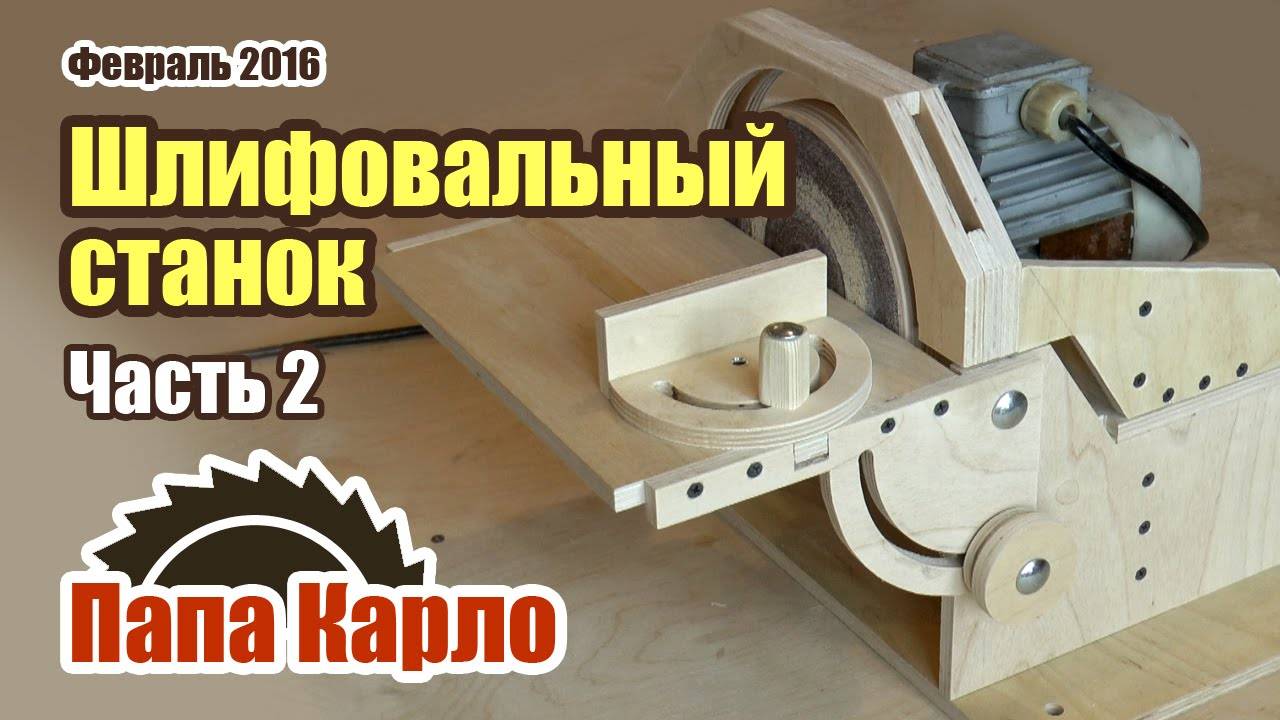

Гриндер своими руками: видео, как сделать в домашних условиях

Watch this video on YouTube
Гриндер своими руками по готовым чертежам: идеи для создания полезного инструмента

Back To Top
