Неполадки в электросети

  Большинство современных людей хоть раз в жизни сталкивались с проблемами в работе электросети – пробегала искра при включении вилки в розетку, мигала лампа, выбивало пробки. Всё это мелкие неприятности, которые многие из нас склонны игнорировать.

Рассмотрим боле подробно, какие встречаются неполадки в работе электросети

Это интересно: Какую витую пару выбрать для интернета в квартире?

Как не допустить возникновения КЗ

Регулярно осматривайте все розетки и выключатели

Как только заметите даже маленькую трещину или следы оплавления, сделайте замену. Купить новую розетку или выключатель достаточно дешево, потому это не то, на чем стоит экономить. Тем более что риску Вы подвергаете все жилье.

Выбирайте кабель достаточного сечения

Перед покупкой, обязательно рассчитайте вероятную максимальную нагрузку на линию. Сечение должно быть достаточным для безопасного пропускания тока в пиковые часы нагрузки, например, зимой когда включено отопление или в выходные, когда дома работает максимальное количество электропотребителей.

Оптимальное сечение на розеточные группы 2,5мм² и выше, а на освещение 1,5мм² или 0,5мм² на LED. Но лучше, сделайте точные расчеты максимальной мощности и уже по ним выбирайте сечение.

Не игнорируйте пылевлагозащиту

Размещая розетки, выключатели или электроприборы в местах повышенной влажности позаботьтесь о высоком уровне пылевлагозащиты. Например, на улице, где возможны осадки, роса и туман, он должен быть не ниже IP67. Минимальный уровень для ванной IP44, если существует вероятность прямого попадания водяных брызгов, тогда лучше IP56.

Если внутрь проникнет вода, розетка начнет искриться, оплавится пластиковый корпус и в конце концов случится короткое замыкание. Потому всегда выбирайте оптимальный уровень пылевлагозащиты.

Замените алюминиевую проводку на медную

При меньшем сечении провода медь лучше проводит электричество и выдерживает большую нагрузку. Кроме того, она выдерживает больше механических изгибов и не так быстро окисляется, как алюминий.

Новые ПУЭ вообще запрещают в бытовых сетях прокладывать алюминиевую проводку, так как она потенциально опасная и менее эффективная в эксплуатации, чем медная.

В советские времена в жилых домах часто делали алюминиевую проводку. Если Ваша квартира до сих пор пользуется таким «советским наследством», задумайтесь, срок эксплуатации ее, наверняка, уже давно вышел.

Защищайте кабель при прокладке

Старайтесь делать скрытую проводку в стенах, штукатурке, там изоляция сохранится намного дольше и меньше риск ее повреждения. При открытой проводке старайтесь применять защитные средства: кабель-каналы, пластиковые трубы, гофру. Защищая от внешних факторов, они увеличивают срок службы проводки в несколько раз.

При параллельной прокладке разделяйте линии

Если у Вас проложено несколько силовых линий параллельно, старайтесь соблюдать между ними расстояние не менее 10см. Дело в том, что при плотной прокладке кабель хуже охлаждается, из-за этого сильнее нагревается оболочка, и теряются ее изоляционные свойства. В результате она может оплавиться или случится пробой, и контакты замкнутся.

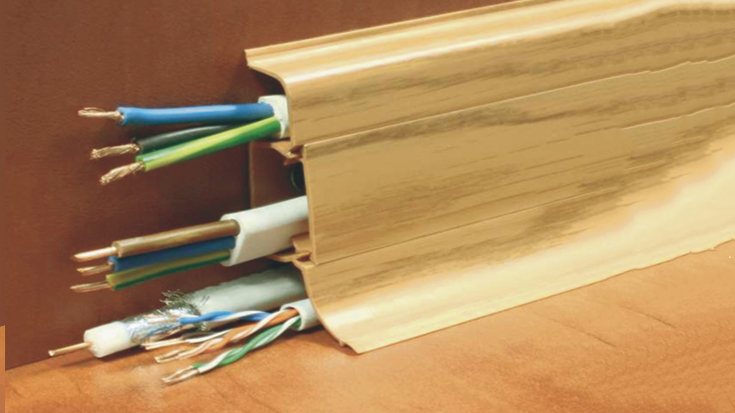

Для параллельной прокладки применяются также специальные кабель-каналы с перегородкой посередине. Она изолирует силовые линии между собой.

Не включайте частично поврежденные приборы

Если в утюге или холодильнике перетерся кабель и видна внутренняя оболочка, не включайте его, до того, как отремонтируете. Сначала аккуратно снимите верхний слой изоляции в поврежденном участке и осмотрите внешнее состояние изоляции. Все повреждения и трещины плотно замотайте изолентой. Затем верните назад верхнюю оболочку и тоже перемотайте.

Часто требуется замена штепсельной вилки, например, если она сильно расшатана или поврежден корпус. Она продается в любом переходе или магазине, потому не откладывайте с покупкой.

Повреждения могут быть не только на шнуре питания, но и внутри. Например, если Вы включаете что-либо и слышите внутри искрение. Это уже говорит о серьезной неисправности, даже если электрооборудование работает, на первый взгляд, нормально. В таком случае, выключите его из розетки и отнесите в сервисный центр (или отремонтируйте самостоятельно).

Помните, что включение неисправного электроприбора часто приводит к КЗ, которое уничтожит всю проводку в доме и с большой вероятностью спровоцирует пожар. Если Вы будете находиться поблизости, то рискуете получить серьезные травмы.

Даже если Вы проверили всю проводку и включаете только новую исправную технику, это не дает 100%-ой гарантии, что в вашей сети не случится аварии. Потому, всегда устанавливайте в щиток качественные автоматические выключатели и УЗО.

Основные причины возникновения короткого замыкания в бытовой электропроводке

• старение изоляции приводит к ее разрушению, особенно в местах пересечений и перегибов. На состояние изоляции оказывает разрушающее воздействие высокая влажность;
• механическое повреждение изоляции между проводами. Очень часто подобное повреждение возникает из-за вбивания обычного гвоздя прямо в скрытую в стене проводку. При проведении различных строительных работ рекомендуется определиться с расположением проводки в стене;
• проводка не рассчитана на реальную потребляемую мощность, поэтому в процессе эксплуатации проводка нагревается, а изоляционный слой плавится;
• в любом электрическом приборе может возникнуть неисправность, которая приведет к КЗ в сети;
• известны случаи возникновения короткого замыкания из-за крыс, перегрызающих кабель.

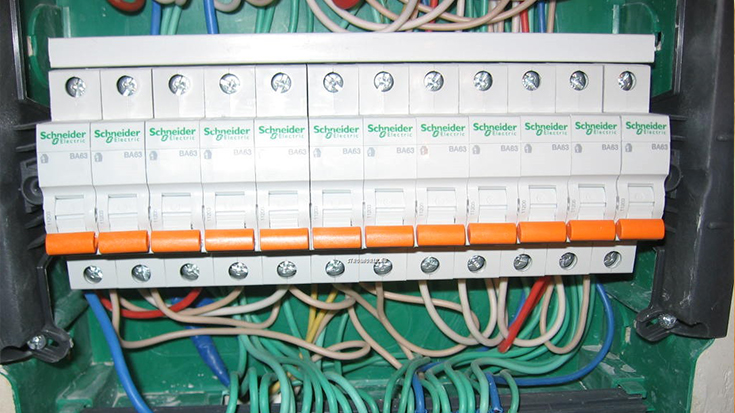

Как автоматы спасают от короткого замыкания

Принцип их работы построен на тепловом и электромагнитном расцепителях. Тепловой сделан в виде биметаллической пластины, которая при перегрузках на линии деформируется и приводит в действие механизм расцепления.

Электромагнитный — построен на работе магнитного поля, возникающего при прохождении тока в разы превышающего номинальный и срабатывает за доли секунды. Таким образом мгновенный разрыв контактов спасает от серьезных последствий короткого замыкания. Выбирают автоматы по двум параметрам:

• Номинальному току, который безопасно пропускает тепловой расцепитель;
• Времятоковой характеристике — задержке перед срабатыванием.

Сделать это не сложно, и можно даже самостоятельно. Так например, многие интернет магазины предлагают хорошие каталоги с детальными характеристиками автоматических вылючателей.

Расчет номинала

Прежде необходимо рассчитать максимальную нагрузку на линии. Например, если нужно защитить розеточную группу с нагрузкой не более 3 кВт нужен номинал 16А. Расчет делается по простой формуле:

• для однофазной сети I = P/ U;
• для трехфазной I = P / (U×cosφ),

где I — сила тока (А), P — максимальная нагрузка (Вт), U — сетевое напряжение (В), cosφ — коэффициент мощности, по умолчанию равняется √3 или 1,7.

Расчет времятоковой характеристики

Характеристика расцепления выбирается исходя из набора потребителей. Например, все электрооборудование, работающее на электромоторах издает пусковые токи, в несколько раз превышающие номинальный. Чтобы расцепитель на них не реагировал, ему нужна небольшая задержка перед срабатыванием. Автоматические выключатели делятся на три типа:

• B — с наименьшей задержкой перед срабатыванием. Ставятся на линии без пусковых токов (освещение, нагревательные приборы и пр.);
• C — со средней задержкой, для розеток, куда время от времени могут подключаться потребители с электромоторами;
• D — с наибольшей задержкой, предназначены для линий с высокими пусковыми токами (водяные насосы, холодильники и пр.).

В быту часто ставят автомат по селективному методу, когда самый мощный стоит на вводе, чуть слабее — на розетках и еще слабее — на отдельных потребителях. В таком случае при возникновении КЗ первым сработает АВ наименьшего номинала на линии, а остальные сетевые ветки продолжат работать.

Учитывая, что КЗ возникает за доли секунды, важно также соблюдать селективность времятоковых характеристик.

Например, если стоит хоть один автомат типа D, на вводе должен стоять такой же, не ниже, иначе при аварии вводной АВ сработает первым и вся сеть останется обесточенной. По такому же принципу ставят и УЗО.

Как УЗО защищает от аварий

В отличие от автоматов, УЗО защищает не от КЗ, а от его предвестника — утечки тока. Принцип работы построен на измерении разницы электричества на фазе и нейтрали. Например, если где-то повредилась изоляция и фазный провод коснулся металлической поверхности, возникнет утечка — в квартиру войдет больше электричества, чем выйдет. УЗО сразу среагирует и расцепит линию.

Иногда утечки возникают в поврежденных электроприборах. И если их вовремя не выявить, с большой вероятностью случится короткое замыкание или Вас ударит током. Выбирается дифзащита по трем основным параметрам:

• номиналу — как и автомат, рассчитывается по максимальной нагрузке на линии;
• току утечки — разнице электричества на фазе и нейтрали, при которой срабатывает расцепитель;
• характеристике расцепления — типу утечек, на которые реагирует дифзащита.

Как выбрать номинальный ток УЗО

Рассчитывайте аналогично автомату, по тем же формулам для однофазной и трехфазной сети. Главное, чтобы УЗО защищающее линию было не ниже по номиналу чем АВ, иначе в случае КЗ оно сгорит раньше, чем сработает АВ.

На фазе автомат всегда должен стоять перед УЗО, чтобы в случае аварии не пропустить опасный разряд короткого замыкания.

В качестве комплексного решения пользователи часто покупают дифавтоматы (это устройство совмещающее в себе автомат и УЗО в одном корпусе). Так можно немного сэкономить место в щитке.

Какое значение тока утечки где лучше поставить

По данному параметру УЗО делятся на два типа:

• защитное на 10мА или 30мА — защищает человека от поражения электричеством;
• противопожарное на 100мА и выше, защищает от утечек, провоцирующих возгорания.

В быту принято ставить защитное на комнаты и противопожарное на вводе. В детской и ванной рекомендуется поставить 10мА, так как дети более уязвимы к току, чем взрослые, а вода усиливает его действие. На комнатные розетки обычно ставят 30мА — это максимум, который без вреда выдерживает среднестатистический человек.

На вводе обычно ставят 100мА, 300мА или 500мА, если сеть большая. Дело в том, что практически везде возникают небольшие потери электричества от сопротивления проводника, нагрева изоляции и пр. Чем больше длинна проводов и потребителей, тем больше потерь, потому на вводе должно стоять УЗО с большим значением утечки, иначе оно будет постоянно выбивать.

Вступление

Практически каждый человек сталкивался с коротким замыканием. Это очень опасная неисправность электросети. Если повреждения проводки или неисправные автоматические выключатели  лишают возможности пользоваться электроприборами, то короткое замыкание может привести к возгоранию или пожару.

Прежде чем разбираться в причинах короткого замыкания и способах его устранения, давайте поймем, как проявляется короткое замыкание.

Что такое короткое замыкание

Короткое замыкание (КЗ) — это внештатный режим работы электрической сети. Он характеризуется резким скачком тока вплоть до сотен и тысяч ампер. Напряжение же просаживается практически до нуля. Процесс этот кратковременный и обычно прекращается срабатыванием автоматического выключателя.

Неисправность электропроводки

В обычной жилой квартире или доме наиболее распространено замыкание фазного проводника на нулевой или заземляющий. На предприятиях и в различных цехах дополнительно встречается КЗ между линейными проводниками. Такое замыкание называется межфазным.

Небольшой пример короткого замыкания

Например, в розетке долгое время что-то искрит и потрескивает, кабель и розетка греются, а может и оплавляется вилка провода электроприбора. Потом в розетке возникает хлопок, возможно, гаснет свет — вся квартира обесточена в связи с выключением автоматов в электрощите, возможно срабатывание в электрощите узо. Когда приезжает электрик на дом, то поначалу видит закопченную розетку. При осмотре электрик видит, что причина всему этому — обугливание изоляции проводов в розетке, касания фазового провода и нулевого провода. В месте касания проводов возникает очень маленькое сопротивление и вся большая сила тока, находящаяся в цепи, беспрепятственно ринулась со всей высоты разности потенциалов в нулевой проводник. В точке касания проводников металл мгновенно и сильно разогревается, возникает плазменная дуга (как у электрода при работе сварочным аппаратом), расплавленный металл разлетается в разные стороны. Это становится видно, когда выполняется ремонт электропроводки. Хорошо, если рядом нет сухих бумажных обоев или других легко воспламеняющихся материалов или веществ! Если они рядом – может быть пожар! Так что при малейшем подозрении заказывайте услуги электрика, а если что срочный вызов электрика на дом.

Как избежать замыкания электропроводки в доме

Выполнение определенных требований позволит избежать замыкания электропроводки по функциональным причинам.

Как найти в скрытой проводке помеху мультиметром

В первую очередь, надо проверить сопротивление цепи, предварительно отключив электропитание. Оба провода тестера с зажимами «крокодил» на концах подключить к оголенным жилам фазы и нуля кабеля, идущего от электрощитка в штробу стены. Повторить аналогичный замер с подключением «фаза – земля». Если табло прибора в обеих случаях покажет «0» – проводка исправна. Показание любого значения сопротивления свидетельствует о замыкании. Тогда поочередным отключением проводов шлейфа в распределительных коробках, вставляя щупы мультиметра в розетки, выявляется неисправная цепь.

Срок эксплуатации проводки

Номинальный срок службы медного провода при использовании во внутридомовых магистралях составляет 20 лет. Реальная продолжительность на 5–10 лет больше.

Нагрузка на сеть

Мощность единовременного включения всех потребителей в доме называют расчетной мощностью. Электрика в советское время проектировалась из расчета 8–10 кВт на один ввод. Сегодня потребляется мощность 14–20 кВт.

Старая проводка в панельном доме

Старая проводка, установленная 30 и более лет назад по нормативам своего времени, не соответствует современным требованиям:

1. Тогда применялся недолговечный алюминиевый провод, который сейчас в строительстве домов не используется.
2. Применялось соединение концов проводов скруткой вместо более надежного сочленения сваркой или болтами, пружинными колпачками и клеммниками.

Старая алюминиевая проводка небезопасна, она имеет одинарную изолирующую оболочку, что приводит к утечке тока в стену. В соответствии с новыми правилами при прокладке электросети в квартирах и домах может использоваться только кабель в двойной изоляции.

Короткое замыкание

  Происходит тогда, когда ток за короткий промежуток превышает номинальное знание более чем в 10 раз, а выделяемое тепло значительно возрастает, порой даже более чем в 100 раз.

Возникновение короткого замыкания, часто приводящего к разрыву цепи, нарушению работы электроприбора, а порой даже и к пожару, бывает вследствие замыкания фазного и нулевого проводников.

Внешним проявлением короткого замыкания может быть яркая вспышка в лампе накаливания или в ее цоколе .

Рекомендуемые действия – обесточить участок сети, где возникли неполадки.

Если закоротило кабель

Совет один – как можно быстрее пытайтесь покинуть помещение. Силовые проводники могут создавать при коротком замыкании мощнейшие разряды. Пытаясь пробежать мимо щитка, где происходит пробой электрической дуги, лучше оставайтесь в помещении. Ток может пройти через вас, ведь до другой стены коридора или комнаты слишком далеко, а вы лишь сократите расстояние. Или старайтесь найти обходной путь. Немедленно вызывайте МЧС, чтобы они обесточили здание. Ответственные за противопожарное состояние в данной ситуации должны удостовериться, что не произошло возгорания. И не пытайтесь геройствовать, ведь незнание опасности чаще всего приводит к нехорошим последствиям. Также не допускайте проход мимо короткого замыкания других сотрудников или членов их семей. Наиболее часто это явление в бытовом варианте возникает в домах, где установлены электрические плиты.

Внешние признаки короткого замыкания

Определить место КЗ можно по различным признакам:

1. Визуальный осмотр.
2. Применение мегаомметра или мультиметра.
3. Метод исключения.
4. Народный метод по звуку и запаху.

Визуальный осмотр

Починить проводку или контактное соединение можно, определив визуально место КЗ. Находят участок проводки, где произошло короткое замыкание по обгорелой изоляции и потёкам расплавленного металла жил. Те же признаки обнаруживают на контактных поверхностях электрических соединений.

Применение мегаомметра или мультиметра

Эти приборы являются эффективными поисковиками разрывов и замыканий электрических цепей. КЗ проявляет себя отсутствием сопротивления на пути фазы к заземлению.

Мегаомметр используют для проверки высоковольтных линий электропередач. Мультиметр устанавливают в режим измерения сопротивления, установив поворотник прибора в нужную позицию. Использование мультиметра – это один из самых лучших способов, как найти место короткого замыкания в скрытой проводке.

Дополнительная информация. Для тестирования обмоток устройств несложно сделать индикатор короткозамкнутых витков своими руками. Принципиальную схему такого прибора можно найти по ссылке http://radionet.com.ru/shem/shem77.html.

Метод исключения

Чтобы найти точку короткого замыкания в схеме радиоэлектронного устройства или скрытой проводки помещения, применяют метод исключения. Поочерёдно отключают токоведущие ветви схемы и отдельных ветвей проводки. Если при этом нигде не происходит КЗ, значит, нужно продолжать поиск, пока замыкание не проявит себя.

Короткое замыкание печатной платы

Народный метод по звуку и запаху

Способ поиска КЗ довольно прост. От очага замыкания исходит неприятный сильный запах сгоревшей изоляции. Если замыкание сопровождается искрением, то оно издаёт треск и громкие щелчки.

Методы устранения и профилактика

• Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
• Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
• Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.

В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.

На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.

Рисунок 5. КЗ неисправного шнура

Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.

В каких ситуациях происходит короткое замыкание

В реальных условиях короткое замыкание происходит в таких ситуациях:

• Повреждение изоляции проводников. Из-за изношенности или механического воздействия изоляция повреждается, а жилы кабеля замыкаются напрямую или через корпус оборудования.
• Некорректное подключение электроприборов к сети. В данном случае короткое замыкание возникает из-за ошибки монтера или владельца электрооборудования.
• Попадание в электрический прибор воды. Она выступает проводником и замыкает контакты.

На практике в быту короткое замыкание происходит во время ремонта стен, когда рабочий повреждает проводку. Также аварии случаются в квартирах и домах со старой проводкой, которая повреждается из-за нагревания, в результате воздействия воды, грызунов.

Последствия короткого замыкания можно определить по типичной картине: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.

Типичная картина последствий короткого замыкания в электрощитовой многоэтажного дома

Как найти причину короткого замыкания

Если произошло короткое замыкание, и вы визуально не видите его причину, например ничего, нигде не почернело и не сверкнуло, начинаем искать его причину.

• Отключите все бытовые приборы из розеток и свет (выключатели «выкл.»);
• Взведите автоматический выключатель в рабочее положение;
• Если автомат не выбило, значит, причина короткого замыкания в неисправном приборе. По очереди включаете бытовые приборы, соблюдая аккуратность, и находите неисправный бытовой прибор;
• Если при попытке взвести автомат в рабочее положение, его сразу выбивает, то причина короткого замыкания в электропроводке.

Закон Джоуля-Ленца

Согласно закону Джоуля-Ленца, тепловое действие тока прямо пропорционально квадрату силы тока на данном участке электрической цепи

где

Q – это количество теплоты, которое выделяется на сопротивлении нагрузки Rн . Выражается в Джоулях. 1 Джоуль = 1 Ватт х секунда.

I – сила тока в этой цепи, А

Rн – сопротивление нагрузки, Ом

t – период времени, в течение которого происходит выделение теплоты на нагрузке Rн , секунды

Это означает, что на проводе AB будет выделяться бешеное количество теплоты. Провод резко нагреется от температуры, а потом и сгорит. Все зависит от мощности источника питания.

То есть, если ток при коротком замыкании возрастет в 20 раз, то количество выделяющейся при этом теплоты — примерно в 400 раз! Вот почему бывшая еще мгновение назад мирной электроэнергия превращается в настоящее стихийное бедствие: горит проводка, расплавленный металл проводов поджигает находящиеся рядом предметы, возникают пожары.

Существуют еще запланированные  и контролируемые КЗ, а также специальное замыкающее оборудование. Например, сварочные аппараты работают как раз на контролируемом КЗ, где требуется большая сила тока для плавки металла.

Устранение последствий короткого замыкания

Чаще всего все сводится к замене поврежденного участка проводки, причем практически гарантированно потребуется наращивать кабель вместо его выгоревшего куска. Основные правила следующие:

• Пространство прилегающее к месту возникновения КЗ надо тщательно вычистить от сажи – она может спровоцировать повторение замыкания.
• Не стоит экономить на проводе и пытаться оставить токоведущую жилу, на которой сгорела изоляция – всегда лучше полностью заменить провод.
• Если полноценного замыкания еще не произошло, но розетки начали подплавляться, то не стоит пробовать их ремонтировать – после многочисленных нагревов/охлаждений меняется структура металла и устройство становится более уязвимым.

Если проводка начала коротить «от старости» (изоляция стала хрупкой), то это настоятельный сигнал к полноценному ремонту – он в любом случае обойдется дешевле, чем устранение последствий возможного пожара.

Разновидности замыканий проводки

Скрытая проводка в деревянном доме: ПУЭ

Электрические коммуникации бывают одно,- двух,- и трёхфазными. Все электродвигатели имеют обмотки, состоящие из множества витков проводов. Во всех этих видах электропередачи бывают короткие замыкания:

1. КЗ однофазной проводки возникает, когда фазовый провод замыкается прямо на землю или на какой-либо заземлённый элемент. Причиной может быть неправильно сделанное заземление или нарушение поверхностного слоя проводника.
2. Двухфазное замыкание происходит при полном контакте двух токоведущих ветвей электрической цепи. Также КЗ происходит при одновременном замыкании 2-х фаз на землю.
3. Трёхфазное или симметричное КЗ – это соединение трёх проводов с разными фазами между собой. Это может быть вызвано механическим повреждением проводников, перегревом, пробоем изоляции или результатом перехлёста проводов.
4. Замыкание обмоток катушечных деталей называют межвитковым. Такой вид КЗ характерен для электродвигателей, трансформаторов и различных устройств.
5. Один из опасных видов КЗ – это когда происходят обрыв провода питания внутри силового блока и последующее замыкание его на металлический корпус. Если в это время не выключать ток, то люди могут быть неожиданно поражены высоким напряжением.

Разновидности замыканий

Методики обнаружения короткого замыкания

Если автоматический выключатель сработал, то самого худшего удалось избежать. Затем возникает вопрос, как найти короткое замыкание в проводке квартиры. Не следует паниковать. Есть шанс, что обнаружить неисправность удастся самому без вызова специалиста. Поиск короткого замыкания в квартире делится на четыре простых шага:

1. Визуальный осмотр.
2. Метод исключения.
3. Обнаружение по звуку и запаху.
4. Применение специальных измерительных приборов.

Визуальный осмотр

Не факт, что точка КЗ находится в стене. Обычно неисправность лежит на поверхности. Ее возможно заметить невооруженным глазом и оперативно устранить.

Необходимо осмотреть удлинители. Особенно в местах, где кабель изгибается и подключена штепсельная вилка. Часто один провод отрывается от положенного места и болтается в воздухе. Ничем не закрепленный фазный контакт способен коснуться нулевого, и привести к замыканию. Далее — розетки. Провода могут так же отвалиться и попасть в неположенное место.

Визуальный осмотр электропроводки в частном доме

Метод исключения

Если простой осмотр не помог, придется перейти к методу исключения. Главное — понять, из-за чего происходит срабатывание автомата. Следует вспомнить, при каких обстоятельствах произошло короткое замыкание. Если конфуз случился в момент, когда включали утюг в розетку, то проблема в нем. Если нет, следует поочередно отключать бытовые приборы, пока срабатывание автоматического выключателя не прекратится.

Если абсолютно все приборы отключены от сети и везде выключен свет, то придется перейти к следующему этапу. Важно не забыть проверить устройства, которые всегда подключены к розетке (холодильники, телевизоры).

Дополнительная информация. Вы никогда не найдете короткое замыкание, которого нет. Старые автоматические выключатели подвержены ложным срабатываниям. То есть, в проводке нет КЗ, а автомат живет своей жизнью и отключает квартиру без ведомых на то причин. Перед поиском замыкания не помешает убедиться в адекватности работы устройств защиты, узнать наверняка, почему срабатывает автоматический выключатель.

Обнаружение по звуку и запаху

В момент короткого замыкания высвобождается много энергии. Она не уходит бесследно. Часто на проблемном участке греются провода, плавится изоляции, образуется дым и пахнет гарью. Если замыкание неустойчивое, то при подаче напряжения в точке КЗ будет происходить яркая вспышка с искрами и хлопок. Ее интенсивность такова, что не заметить это явление практически невозможно даже в скрытой проводке.

Этот и предыдущий способы требуют периодического повторного включения напряжения. Оно, в свою очередь, снова приведет к замыканию. Проводить такие эксперименты желательно минимальное количество раз и хотя бы с какими-то знаниями и опытом подобных работ. Если есть возможность, то разумнее вызвать профессионального электрика. Он, скорее всего, придет с мультиметром или мегомметром.

Применение специальных измерительных приборов

Метод требует электротехнического образования. Точка замыкания ищется с помощью измерительных приборов:

• мультиметра;
• мегомметра;
• индикаторной отвертки;

Проверка электропроводки с помощью мультиметра

Эти устройства позволяют прозвонить электрическую сеть квартиры и определить, на каком именно участке имеется точка с ненормально низким сопротивлением между фазным и нулевым (заземляющим) проводником. Наиболее эффективным для поиска КЗ является мегомметр. Но гораздо безопаснее применять мультиметр в режиме диодной прозвонки. Если на его выводы подключен участок проводки с коротким замыканием, то прибор пищит.

Когда коротит скрытая проводка

Короткое замыкание в скрытой проводке может быть вызвано следующими причинами:

• механическое проникновение в жилы проводов;
• протекание воды;
• скачки напряжения.

Механическое проникновение в жилы проводов

Во время ремонтных работ (обшивка стен гипсокартоном, монтаж креплений, смена штукатурного слоя и пр.) возникает риск механического повреждения изоляции проводов. Это чревато коротким замыканием оголённых жил скрытой проводки. Виной этому часто бывают дрели и перфораторы. Сверло или зубило, пробив проводку, замыкает жилы проводов, вызывая КЗ.

Протекание воды

Насыщение стен влагой протечками сверху или с внешней стороны потрескавшихся вертикальных ограждений порой становится причиной короткого замыкания скрытой проводки.

Скачки напряжения

КЗ от перегрева старой изоляции происходит вследствие резкого изменения характеристик тока. Нагрев расплавляет защитную оболочку проводов, отчего происходит короткое замыкание.

КЗ от скачка напряжения

Причины и устранение коротких замыканий в кабелях и соединениях

КЗ возникает по следующим причинам:

• физический износ изоляции;
• повреждение изоляции грызунами;
• значительный перегрев изоляции кабелей;
• прямое соединение фазного и нулевого проводов.

Физический износ изоляции

Правильная проводка – безотказная электрика в доме

Изоляционные оболочки для проводов изготавливают в основном из поливинилхлорида. Виниловый материал может сохранять свои эксплуатационные качества на протяжении не одного десятка лет. Но агрессивная среда может значительно укоротить срок службы защитного слоя проводов. Этому же фактору подвержены все виды изоляционных лент.

Устранение короткого замыкания вследствие физического износа кабелей и проводов заключается в постоянном контроле состояния проводников и своевременной заменой на новую электротехническую продукцию.

Важно! Когда пропадает звук в правом или левом канале наушников или колонок, следует проверить состояние токоподводящих проводов. Плохая пайка, низкокачественная изоляция могут вызвать КЗ, и звуковоспроизводящие приборы выходят из строя. Это часто встречается в дешёвой китайской продукции, где используются тонкие быстроизнашиваемые проводки.

Повреждение изоляции грызунами

Мыши и крысы нередко становятся виновниками короткого замыкания. Кабели, проложенные в подвальных помещениях и под землёй, зачастую подвергаются риску повреждения грызунами. Прогрызая защитную оболочку силовых проводников, мелкие животные провоцируют замыкание оголённых проводов между собой и на землю.

Устранить такие негативные явления прокладки подземных коммуникаций можно, используя бронировку поверхностного слоя изоляции кабельной продукции. Бронированные кабели обладают повышенной защитой от внешнего физического воздействия, в том числе от грызунов. При этом необходимо сделать санацию в местах обитания мелких вредителей.

Обратите внимание! В гаражах нередко появляются грызуны. Питаясь запасами продовольствия в подвалах боксов, мыши и крысы не брезгуют изоляцией проводки автомобиля. Они могут повредить провода, идущие от аккумулятора, стартера или генератора. В результате происходит замыкание силовых проводов, что может садить АКБ и при движении привести к пожару в машине.

Значительный перегрев изоляции кабелей

В результате большого нагрева изоляция разрушается, что ещё хуже – она может загореться. Перегрев происходит в результате резкого возрастания количества ампер силы тока. Обычно причиной тому являются скачки напряжения в розетках централизованной электросети.

Какой делать защиту от резкого возрастания напряжения и силы тока, решает сам хозяин жилища. Иногда лучше обращаться к специалистам, чтобы они предложили наилучший вариант исключения перегрева кабелей и проводов. Эффективным средством предотвращения негативного фактора является установка автоматических предохранительных блоков.

Электрическую сеть дома или квартиры разделяют на отдельные ветви, которые запитывают от определённого автомата. Назначение каждого прибора маркируют.

Для того чтобы избежать перегрева материнской платы ПК, компьютер подключают к розетке через стабилизатор напряжения. Также подсоединяют стабилизаторы к другим электрическим и электронным приборам. В некоторых случаях устанавливают единый стабилизатор на входе сети электроснабжения.

Прямое соединение фазного и нулевого проводов

В результате прямого контакта между фазным и нулевым проводами мгновенно происходит короткое замыкание. Самое опасное – это то, что может возникнуть электрическая дуга, которая может привести к пожару и произвести значительные разрушения окружающего пространства.

Следствие замыкания в электрощитовой

Способы поиска короткого замыкания

Если неприятность всё-таки случилась в квартире, где установлены стандартные предохранители или автоматические выключатели, то вы, в худшем случае, отделаетесь лёгким испугом. Вам также придётся пережить временные неудобства, связанные с отсутствием электричества.

Ваши действия: вызывайте электрика либо пытайтесь устранить короткое замыкание самостоятельно.

Алгоритм поиска места КЗ.

Первым делом обесточьте электрическую цепь, удалив предохранители или выключив все не сработавшие автоматы. Потом отключите от питания все электрические приборы и займитесь поиском неисправности.

Визуальный осмотр

В результате короткого замыкания выделяется значительное количество тепла, прежде всего, сильно нагревается точка контакта проводов. Это вызывает процесс возгорания проводки, с выделением запаха и большого количества нагара. Именно по этим признакам можно определить где произошло короткое замыкание или локализовать место поиска.

Если розетки целые, без признаков горения, перейдите к вскрытию распределительных коробок. Вскрывая их по очереди, можно обнаружить возгорание изоляции или даже найти причину этой неприятности.

Пример, демонстрирующий видимые последствия КЗ показан на рис. 3.

Рсунок 3. КЗ электроприборов в шкафу

В случае, когда визуальный осмотр не дал результатов – замените неисправный предохранитель и вверните пробки, либо включите автоматы. Они могли сработать от чрезмерной нагрузки сети или от КЗ в одном из электроприборов. Если это так, то такими действиями вы восстановите электропитание сети. Признаком работоспособности может служить то, что автоматы не срабатывают, а предохранители не перегорают.

Для убеждения включите освещение. По очереди включайте все электроприборы и наблюдайте за светом лампочек. Если при включении очередного потребителя тока свет погаснет – ищите причину КЗ в нём.

Применение мегаомметра или мультиметра

Короткое замыкание может произойти на участке скрытой электропроводки. Это худший из возможных вариантов. Поиск КЗ в стене и способ его устранения очень затруднён. Он требует определённых навыков и наличия оборудования, например мегаомметра или мультиметра. Если вы умеете пользоваться мультиметром, то попытайтесь с его помощью определить неисправную цепь. Облегчить задачу поиска вам наличие схемы проводки.

Проделайте следующие шаги:

1. При отключённых электроприборах (обязательно на обесточенной сети) замеряйте сопротивления цепи на отельных её участках. По возможности используйте электрическую схему электроснабжения вашего дома. На исправных участках прибор будет показывать бесконечно большое сопротивление. А на участке, где есть короткое замыкание, сопротивление должно равняться нулю. Однако прибор мультиметр может показать и большую величину сопротивления, особенно если до места КЗ большое расстояние. Для такого случая лучше использовать мегаомметр (при наличии).
2. При отсутствии упомянутых приборов используйте контрольную лампу с автономным источником тока. Оборудуйте для этого щупами карманный фонарик (лампочка должна загораться от прикосновения штырьков между собой). Замыкая поочерёдно соответствующие жилы проводки на скрутках распределительных коробок, вы, по загоранию лампочки, точно определите, на каком участке сети со скрытой проводкой есть короткое замыкание.
3. Устраните повреждённый провод. Проведение точечного ремонта электропроводки не имеет смысла. Во-первых, скрытая проводка находится под штукатуркой или другой облицовкой, а это дополнительные расходы на заделывание стены. Во-вторых – лучше заменить весь (по возможности) повреждённый провод, так как не исключено повторное замыкание на данном участке. Если позволяют условия, новый провод спрячьте за плинтусом. Используя специальный короб, подведите его к розетке.

Бывают случаи, когда короткое замыкание является причиной обрыва проводки. Для поиска обрыва используйте те же приборы, что и для определения замыканий. Чтобы найти обрыв замыкайте свободные концы проводов на конце участка поиска. В данном случае нулевое или близкое к нулю сопротивление – признак исправности, а бесконечно большое – показывает разрыв. Контрольная лампочка погаснет при подсоединении её к проводу, на котором есть обрыв.

На рисунке 4 показан пример использования мультиметра для поиска КЗ.

Рис. 4. Поиск короткого замыкания при помощи мультиметра

Метод исключения

Данный метод работает, когда есть возможность поочерёдно исключать из зоны поиска неповрежденные приборы или участки цепи.

Народный метод по звуку и запаху

Принцип поиска короткого замыкания по источнику запаха, описанный выше. Что касается звука, то здесь всё сложнее. Если вы не услышали хлопка в момент КЗ, то вряд ли сможете его воспроизвести при поиске на обесточенной цепи. Можно, конечно, принудительно удерживать рычаг автомата во включённом положении или вместо стандартного предохранителя поставить мощный «жучок», но последствия от этого могут быть катастрофическими.

По звуку вы можете определить разве что неисправный контакт. Его уличает потрескивание или шипение. Нагревание неисправного участка электрической цепи служит дополнительным признаком плохого контакта.
