Перегреватель для паяльника

Схемы для начинающих

Эта поделка использует сетевые напряжения и конструировать ее следует осторожно и аккуратно. Наше главное оружие – это паяльник! Но порой, особенно когда надо что-то отпаять или заменить, сталкиваемся с тем, что температуры как-будто не хватает – припой на плате еле плавится, особенно если это точка пайки на полигоне значительной площади. В чем тут дело? Посмотрим …

Читать далее

среда, 24 июня 2020 г.

Микрофонный усилитель на двух транзисторах

Дата публикации марта 31, 2021 Теги

Начинающим радиолюбителям

Cхемы электронных устройств

 Простая схема подходит для новичков радиолюбителей.

Данная схема собрана на двух высокочастотных транзисторах разной проводимости. Транзисторы подключены в схеме общий эмиттер — общий эмиттер. При снижении напряжения питания усилитель продолжает стабильно работать, благодаря сочетанию транзисторов разной структуры.

Транзисторы можно заменить на аналоги — КТ3102, КТ3107 или можно использовать зарубежные аналоги например VT1 можно заменить BC307, BC308.

Коэффициент усиления данного микрофонного усилителя будет не менее 200 в полосе частот от 50Гц до 20 кГц.

Дальше »

четверг, 23 апреля 2020 г.

Схема усилителя на TDA2030A

Схемы для начинающих

Схема усилителя на TDA2030A является самым простым и качественным усилителем, который может повторить даже школьник. Микросхема TDA2030A В роли микросхемы усилителя в этой статье мы возьмем микросхему TDA2030A, которую можно купить абсолютно в любом радиомагазине по цене не дороже, чем буханка черного хлеба. TDA2030А – это микросхема, которая исполняется в корпусе  Pentawatt (корпус с пятью …

Читать далее

суббота, 19 декабря 2020 г.

среда, 15 июля 2020 г.

Схема мощного тиристорного регулятора напряжения

Дата публикации апреля 05, 2021 Теги

Cхемы электронных устройств

 С помощью этого устройства можно регулировать напряжения от несколько десятков вольт до 220 В, при активной нагрузке.

Тринисторы VS1 и VS2 подключены параллельно между собой, на встречу друг к другу и последовательно к нагрузке. При включении тринисторы закрыты, через R5 происходит зарядка конденсаторов C1, C2. Конденсаторы C1, C2  и переменный резистор R5 образуют фазосдвигающую цепочку.

Динисторы VS3 и VS4 образуют импульсы, с помощью которых происходит управление тринисторами.

В тот момент когда конденсаторы зарядятся напряжением равным напряжению открытия динистора, произойдет скачок напряжения который включит тринистор и через нагрузку потечет ток. В начале отрицательного полупериода напряжения сети, происходит отключение данного тринистора и происходит новый цикл зарядки конденсаторов, но уже в обратной полярности. Происходит открытие другого тринистера и динистора.

Используемые детали

• R1, R2, R3, R4 — 51 Ом
• R5 — 270 кОм
• VS1 — КУ202Н
• VS2 — КУ202Н
• VS3 — КН102А
• VS4 — КН102Н
• C1 — 0,25 мкФ
• C2 — 0,25 мкФ

Установив VS1 и VS2 на радиаторы, можно увеличить нагрузку до 1,5 кВт.

Конденсаторы необходимо использовать рассчитанные на напряжение не менее 300 В.

В схеме можно использовать динисторы КН102Б  но при этом нужно уменьшить емкость конденсаторов до 0,2 мкФ или КН102В — ёмкость уменьшить до 0,15 мкФ. Переменный резистор типа СП2-2-1

Дальше »

Терморегулятор для паяльника 20 Вт: схема

Дата публикации марта 18, 2020 Теги

Cхемы электронных устройств

В сетевом напряжении существуют различные полуволны и путь течение  тока  для нагревательного элемента паяльника разный. Через симистор проходит отрицательная полуволна, а положительная протекает через диод VD2. Сопротивление R2, R*(нагреватель паяльника), R3, R4, R5 образуют мост, в диагональ которого включен транзистор VT1. Только на положительных полуволне сетевого напряжения происходит измерение сопротивления нагревателя.
Дальше »

Автоматический выключатель

Схемы для начинающих

Схема до ужаса простая и надежная, как лом: Принцип работы такой: нажимая на кнопочку SB,  у нас сразу же включается лампа HL. Через некоторое время она гаснет. В сборе на соплях у меня она выглядит приблизительно вот так: Как вы видите, здесь я взял конденсатор в 10 000 мкФ. Итак, как же работает данная схема? …

Читать далее

Батарея к ноутбуку с AliExpress

Дата публикации июля 29, 2020 Теги

Выбираем электронику

Три месяца назад, пришла из Китая, батарея к моему ноутбуку Acer aspire 5750G p5we0. Хочу поделиться своими впечатлениями от покупки. Стоит ли покупать? Расскажу про внешний вид и показатели проверенные программой «Aida64»
В одной из статей, я описывал попытку восстановления старой батареи, которая не увенчалась успехом. На свой страх и риск я решился заказать новую на Алиэкспресс. Шла посылка один месяц. Зная что Китайцы все подделывают и качество подделок » не очень» — это мягко сказано, я был настроен пессимистично.

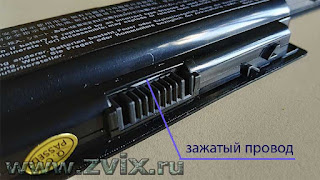

Начну с внешнего вида:У меня сложилось такое впечатление, что батарею собрали в второпях. Засунули банки, плату контроллера и умяли все ногой.
Даже несмотря на то что между половинками корпуса попал провод, ее все равно продолжали уминать ногой или даже двумя.  Я понимаю конечно что им нужно план делать и они изготавливают 61 батарею за одну минуту, но провод хотя бы могли бы поправить.
В ноутбук вставилась нормально и он даже включился, заряд был примерно 50%. Я полностью разрядил ее до полного выключения ноута, потом полностью зарядил и так несколько раз. После нескольких заряд разряд «Aida64» показала износ 98%.

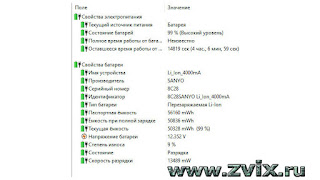

При покупке емкость я выбрал 5200 мАч. Тестирование программой «Aida64» именно столько и показала, значит с емкостью они не обманули. Не знаю насколько можно доверять этой программе, напишите в комментариях что вы думаете по этому поводу.Спустя 3 месяца ежедневного использования, программа показала износ 9%.
Я пришел к выводу, что если с деньгами туго, то можно заказать батарею к ноутбуку на AliExpress. Если финансы позволяют – то лучше купить оригинал в спец магазине. Хотя и в магазине купишь эту же самую батарею под видом оригинала, только заплатишь в два раза дороже. В принципе я покупкой доволен, работу батарея свою выполняет, несмотря на некачественную сборку, хотя может быть мне попалась такая. Судя по отзывам на сайте, не всех устроила эта покупка, скорее всего они хотели получить что то большее за такие деньги.Конечно три месяца это слишком короткий срок, чтобы судить о качестве работы, но работает она не хуже чем была оригинальная. Время работы примерно 3,5 часа просмотра фильмов.Время покажет. Когда выйдет из строя, я напишу об этом и покажу что внутри.
Дальше »

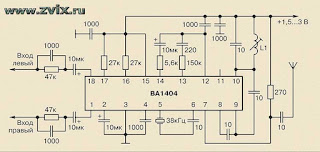

Схема стереофонического передатчика на BA1404

Дата публикации июня 24, 2020 Теги

Схемы передатчиков

Данная схема содержит минимум деталей и  выполнена на распространенной микросхеме BA1404.

Настройка передатчика производится изменением индуктивности катушки L1, путем сжатия или растяжением витков. Диаметр L1 5мм 3-4 витка провода ПЭВ 0,8 мм. Частота Z1 38 кГц.

Можно улучшить схему добавив интегральный стабилизатор напряжения LM317 для стабильного питания микросхемы.

Дальше »

Прибор для контроля работы ТТЛ микросхем

Добавил: STR2013, 13 Авг 2021 Ваш отзыв Рубрика: [ Все записи, Приборы, индикаторы ]

Еще есть устройства, которые содержат ТТЛ-микросхемы. В ремонте этих девайсов длительная и однообразная работа логическим пробником непродуктивна. Дело в том, что в статике микросхемы часто работали нормально, а при подаче на них тактовых импульсов работали неправильно.

Например: разряд счетчика может иметь выходные импульсы такие же, как и предыдущий или последующий разряды; один из входов или выходов простых логических микросхем могут иметь обрыв или «сидеть» на одном из уровней, а в статике логика работы будет совпадать.

Далее…

Метки: [ индикатор, устройства ]

среда, 29 июля 2020 г.

Самый простой усилитель звука

Схемы для начинающих

В наше время  биполярные транзисторы   уходят в прошлое, и теперь, чтобы собрать какой-либо простой усилитель, уже не надо мучаться с расчетами и клепать печатную плату больших размеров. Микросхемы TDA Сейчас почти вся дешевая усилительная техника делается на микросхемах. Самое большое распространение получили микросхемы TDA для усиления аудиосигнала. В настоящее время они используются в автомагнитолах, в …

Читать далее

понедельник, 9 марта 2020 г.

Сторожевое устройство на одном транзисторе

Схемы для начинающих

Сторожевое устройство на одном транзисторе – самая простая схема, которую сможет собрать даже дошкольник. В ваши владения часто вторгаются без спроса, а вы при этом занимаетесь важным делом?) Пора забыть эти проблемы! Представляю вашему вниманию схему сторожевого устройства всего-то на ОДНОМ транзисторе! Благодаря этой схеме, вы сможете обезопасить свой дом и вовремя принять все необходимые …

Читать далее

четверг, 25 марта 2021 г.

ESR-метр

Схемы для начинающих

В этой статье мы с вами будем собирать ESR-метр. В первый раз слышите слово “ESR”? А ну-ка бегом читать эту статью! Для чего нужен ESR-метр Итак, для чего нам вообще собирать ESR-метр? Для тех, кто поленился читать статью про ESR давайте вспомним, чем оно нам вредит.  Дело в том, что сейчас почти во всей электронной …

Читать далее

Спецтехника

Принципиальные схемы радиомикрофонов, микропередатчиков, жучков и средств передачи информации. (66)
Радиомикрофоны и жучкиСамодельные электронные средства для защиты персональной информации и собственности от хищения. (43)
Защита информацииСхемы усилителей голоса, шифраторов речи, скремблеры, кодеры и декодеры, обработка звука. (16)
Обработка голоса

вторник, 25 февраля 2020 г.

Лабораторный блок питания своими руками

Схемы для начинающих

У каждого радиолюбителя, будь он чайник или даже профессионал, на краю стола должен чинно и важно лежать блок питания. У меня на столе в данный момент лежат  два блока питания. Один выдает максимум 15 Вольт и 1 Ампер (черный стрелочный), а другой 30 Вольт, 5 Ампер (справа): Ну еще есть и самопальный блок питания: Вот …

Читать далее

Детектор скрытой проводки схема

Дата публикации ноября 02, 2020 Теги

Cхемы электронных устройств

У всех бывает такая ситуация, когда нужно пробурить отверстие в стене, например повесить картину. Чтобы не повредить провод, проходящий в стене, нужно при себе иметь детектор проводки. Схема данного устройства простая и подходит для новичков радиолюбителей.

Принцип работы данного устройства заключается в том что вокруг любого проводника под напряжением, образуется электрическое поле которое и улавливает детектор.

Схема состоит из двух биполярных транзисторов Q1, Q3, которые образуют мультивибратор и на полевом Q2, выполняющий функцию электронного ключа.

Если кнопка SB1 нажата, а электрического поля в зоне действия антенного щупа WA1 нет, то Q2 открыт и мультивибратор не работает, светодиод LH1 не горит. Когда около щупа WA1 появляется электрическое поле, транзистор Q2 закроется, шунтирование базовой цепи транзистора Q3 прекратится и мультивибратор начнет работать, а светодиод будет светиться. Антенный щуп должен быть от 50мм до 100мм. Если чувствительность слишком большая, то длину антенны следует укоротить.

Данным детектором можно искать неисправную свечу зажигания в автомобиле или найти обрыв провода сетевого удлинителя. Подключив к розетке удлинитель, нужно вести детектором вдоль провода, где светодиод погаснет там и будет обрыв. Все очень просто, где светодиод не светится — там нет электричества.

Дальше »

понедельник, 5 апреля 2021 г.

Как проверить кварцевый резонатор

Дата публикации июля 15, 2020 Теги

Схемы пробников радиолюбителя

Иногда у радиолюбителей бывает ситуация, когда необходимо проверить кварцевый резонатор на работоспособность и определить его частоту, хотя бы примерно. Чтобы проверить кварц нужно, собрать простейший пробник на микросхеме К155ЛА3. Схема пробника очень простая и ее соберет даже начинающий радиолюбитель.
В данной схеме светодиод будет указывать на наличие генераций в кварце. Для точного определения, имеется вывод, который подсоединяется к антенне приемника или к частотомеру. С помощью конденсаторов C2-C5 и переключателя S1 можно грубо определить частоту.
Светодиод HL1 начинает светиться при возбуждении генератора D1.1 DD1.2 когда кварцевый резонатор подключен. Имея опыт работы с пробником можно определить диапазон генерации кварца по силе свечения HL1. Чем ярче светится светодиод тем ниже частота генерации и тем активнее кварц. Затем параллельно светодиоду подключается шунтирущия емкость C2-C5. Когда генератор работает на частоте выше 14 МГц конденсатор C2 «гасит» светодиод. Если на кварце написана другая частота, а при включении емкости C2 светодиод не светится, значит кварц неисправен. В таком случае генератор работает только за счет паразитной емкости кварца. При включении емкости C3 светодиод гаснет, при частоте генерации выше 7 МГц. При C4 — 2 МГц При подключении C5 — 500кГц.
Разные типы конденсаторов имеют разное индуктивное сопротивление и номиналы C2-C5 могут немного отличаться от приведенных здесь. Для удобства конденсаторы подключаются выключателем, важно чтобы длина выводов C2-C3, была минимальной.
Пробник кварцевых резонаторов хорошо работает с кварцамиОт 100 кГц до 18 МГц. Питается прибор от 3 до 6 вольт.
Импортный аналог микросхемы К155ЛА3 — 7400PC Cкачать даташит микросхемы К155ЛА3 Дальше »

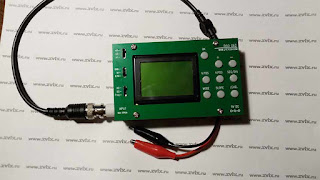

DSO 062 сборка

Дата публикации марта 01, 2020 Теги

Приборы радиолюбителя

Пришел из Китая осциллограф DSO 062. Продается он в виде конструктора для самостоятельной сборки. SMD детали уже припаянные к плате и нам остается только припаять 6 конденсаторов, диод, дроссель, кнопки, разъёмы и дисплей. Начинать сборку необходимо с мелких деталей и постепенно переходить к более крупным.
Дальше »

Регулируемый источник питания на К142ЕН2А с защитой.

Дата публикации марта 09, 2020 Теги

схемы источников питания

У некоторых радиолюбителей остались микросхемы Советского производства К142ЕН2А. На этой микросхеме можно сделать регулируемый источник питания с хорошей защитой от короткого замыкания. В микросхеме имеются транзисторы, предназначенные для токовой защиты.
Дальше »

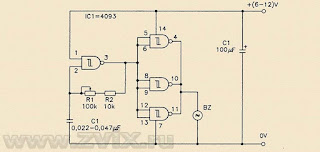

Простой генератор звука на CD4093

Дата публикации октября 31, 2020 Теги

Начинающим радиолюбителям

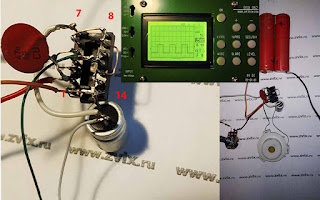

 Схема генератора имеет минимум деталей и собирается навесным монтажом. Данная схема собирается в основном для эксперимента и рассчитана для новичков. Генератор способен генерировать звук с частотой от 100 Гц до 1200 Гц. Питается генератор от 6в до 12в, можно использовать два аккумулятора NCR18650B 3,7 В.

Частота регулируется потенциометром R1, чтобы снизить нижний предел генерируемой частоты до 10 Гц, необходимо увеличить номинал потенциометра до 1 МОМ. В качестве BZ можно использовать любой пьезодинамик.

При увеличении емкости C1 частота снижается. C1 можно использовать от 0.01 мкФ до 0.1мкФ.

Выходной сигнал имеет частоту импульсов 1500 — 3000 Гц в форме прямоугольных импульсов.

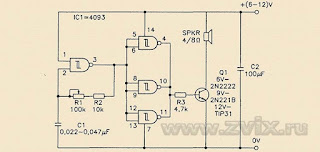

Для увеличения мощности звукового генератора, в схему нужно добавить транзистор. Выбор транзистора Q1 зависит от напряжения источника питания. В качестве Q1 можно использовать мощный полевой транзистор IRF, не забыв при этом установить его на радиатор. Ток потребления зависит от сопротивления громкоговорителя и напряжения питания.

скачать даташит CD4093

Дальше »

Усилитель мощности НЧ на AN17830A_AN17831A

Добавил: Винтик, 21 Июл 2021 Ваш отзыв Рубрика: [ Все записи, Усилители ]

УНЧ на AN17830A/AN17831A

Усилители на микросхеме AN17830A часто используются в музыкальных центрах.

Возможная неисправность

В музыкальном центре Philips 355/34 в УНЧ питание на AN17830A подаётся через полевой транзистор типа IRF540N…IRF640. Часто он пробивается и на AN17830A идёт вместо 12…18 вольт 25…30 вольт. Внутренняя защита УНЧ отключает его, предохраняя от повреждения.

Далее…

Метки: [ усилитель ]

среда, 18 марта 2020 г.

При повороте ключа зажигания ничего не происходит.

Дата публикации марта 25, 2021 Теги

Электрика автомобиля

 Столкнулся с такой проблемой — автомобиль «zaz sens» перестал заводиться. Вставляю ключ зажигания, поворачиваю до первого щелчка вроде все как обычно, начинает качать бензонасос. Насос перестает качать, я поворачиваю ключ зажигания, чтобы завести автомобиль и в этот момент все гаснет и ничего не происходит, как будто автомобиль выключается. При этом приборная панель, габаритные огни и даже аварийка не моргает и ничего не работает. Если включить свет в салоне, то он светит очень тускло, едва заметно. При следующих попытках завести, уже и бензонасос не качает. Если подождать пару часов, то повторяется та же ситуация, качает насос при попытке запустить стартер — все отключается и тишина.

Как я решил данную проблему.

Первое на что я подумал, это плохой контакт на массе. Я взял провод и подсоединил минус  от аккумулятора напрямую к кузову, при этом клеммы не отсоединял. Попробовал завести ничего не изменилось.

Второе что я сделал — это проверил все предохранители, они все оказались исправные.

На следующей день я решил зарядить аккумулятор, снял клеммы и поставил на зарядку. Полностью зарядил, не помогло.

Решил почистить клеммы, стал опять откручивать и случайно заметил что гайка на плюсовой клемме аккумулятора — очень слабо закручена, к которой присоединяется тонкий провод идущий от блока управления. Я открутил, все почистил и закрутил потуже. И все завелось, как обычно, даже ещё лучше.

Надеюсь данная информация кому-нибудь пригодится. Всем удачи!

Дальше »

воскресенье, 1 марта 2020 г.

Акустический моргалик

Схемы для начинающих

Акустический моргалик – это схемка, которая реагирует вспышками светодиодов на какой-либо звук. Вот видео его работы: А вот и сама схема: Схема состоит из: – двух транзисторов КТ315Б, подробнее про их маркировку можно прочитать здесь – трех резисторов: 4700 Ом, 1 МегаОм, 10 КилоОм – электретного микрофона, более подробно про него можно прочитать здесь – …

Читать далее

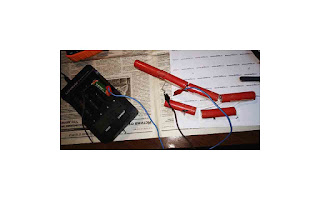

Попытка восстановления батареи ноутбука

Дата публикации апреля 23, 2020 Теги

Ремонт электроники

Уже давно на моем ноутбуке Acer aspire 5750G мигает значок «заменить батарею». Проверка программой Aida показала износ батареи на 97%.
Разбирать батарею нужно было с помощью растворителя 646, который поможет размягчить клей скрепляющий две половинки батареи. Из шприца пройтись по всему шву. У меня не нашлось растворителя, а использовать жидкость для снятия лака с ногтей, я не решился т.к. это действие бы не понравилось владелице этой самой жидкости.Я помял батарею как будто выжимаю полотенце (без фанатизма), она немного похрустела. Для вскрытия я использовал нож и ненужную пластиковую карту. Получилось не очень аккуратно, но свою форму она не потеряла.
В батареи 3 пары аккумуляторов, в каждой паре элементы соединены параллельно.Я решил зарядить каждую пару, по отдельности, зарядным устройством liitokala lii 500 в режиме FAST TESTС помощью этого режима устраняют «эффект памяти» у Ni-Cd и Ni-MH аккумуляторов.
Чтобы микроконтроллер не заблокировался, на плате нужно найти контакт с надписью MasterClear (MCLR) и соединить его с общем минусом. Если такой надписи нет, то нужно найти в даташите контроллера, вывод MCLR. После соединения этого контакта с общем минусом, можно отпаивать аккумуляторы в любой последовательности. В случае если нет такого контакта на плате и вы не нашли даташит микроконтроллера, то отсоединять аккумуляторы нужно последовательно от плюсовой шины к минусу, а обратно подсоединять от минуса к плюсу.Итог:В моем случае аккумуляторы не зарядились больше чем на 1000 Ah., а это значит что они израсходовали свой ресурс. Покупать 6 штук по 200 рублей, чтобы заменить, я считаю не выгодно. На Али экспресс новая батарея стоит 1300 рублей, которую я заказал. Напишу в статье спустя время, как поведет себя батарея к ноутбуку купленная в Китае.
Ссылка на статью Батарея к ноутбуку с AliExpress Дальше »

Электронное ухо схема

Дата публикации апреля 07, 2021 Теги

Cхемы электронных устройств

Это устройство предназначено для усиления звука который улавливает микрофон. Электронное ухо могут использовать люди с ослабленным слухом, например при просмотре телевизора или прослушивания радио.
Принцип работы.Питание устройства происходит через сопротивление R1 и R2, через конденсатор C1 фильтруется напряжение питающего микрофон. На вход усилителя US1b подается усиленный сигнал, потенциометром P1 регулируется усиление этого каскада. Для того чтобы было возможным подключить низкоомные наушники, транзисторы T1 и T2 работают в схеме эмиттерного повторителя. Для поляризации не инвертирующих входов операционного усилителя R7 и R8 образуют делитель напряжения.
При подключении микрофона необходимо соблюдать полярность, минус это корпус микрофона. При включении устройства, потенциометр P1 следует установить на минимальное усиление. Если схема будет самовозбуждаться при положении потенциометра на минимальное усиление, то нужно поэкспериментировать с подбором сопротивления R4.
Используемые детали

• US1 — TLO82
• T1 — ВС547, 548
• T2 — ВС556, 557
• M1 — электретный микрофон
• C1 — 22 мкФ/16 В
• C2 — 100 нФ
• C4 — 330 нФ
• P1 — 220 ком
• R1 — 1,8 кОм
• R2, R3, R6, R9 — 10 кОм
• R4 — 220 кОм
• R5, R7, R81 — МОм
• R10 — 1 кОм
• C3 — 100 пФ
• C5, C6, C7 — 100 мкФ/16 В

скачать даташит TLO82 Дальше »

Цветомузыка схема

Схемы для начинающих

Что такое цветомузыка Что такое цветомузыка и с чем ее едят, думаю, знают все. Некоторые ее еще называют светомузыкой, что в принципе тоже верно. Для меня цветомузыка – это разноцветное мелькание огоньков под такт музыки, а светомузыка – это просто мерцание какой-либо лампочки накаливания либо стробоскопа. В нашей статье мы будем собирать простую схему на …

Читать далее

понедельник, 2 ноября 2020 г.

Самодельное устройство для отпугивания птиц

Добавил: Анатолий, 28 Июл 2021 Ваш отзыв Рубрика: [ Все записи, Поделки для быта, Программируемые ]

Птица на черешне

Поедание ранней черешни, очень сладкой и крупной нашими пернатыми друзьями, удручает наших садоводов-любителей. Чего они только не делают чтобы спасти ранний урожай этой прекрасной ягоды, изготавливают чучела, газовые пушки, трещотки, сетки и многое другое, о чём свидетельствуют многочисленные публикации их опыта в интернете.

Я также, по просьбе моего товарища Сизова В.Н., предпринял попытку внести свой скромный вклад в великую борьбу с пернатыми воришками нашего урожая!

Далее…

Метки: [ программирование, Сад и огород, устройства ]

среда, 31 марта 2021 г.

суббота, 31 октября 2020 г.

Программы для разводки печатных плат

Дата публикации декабря 19, 2020 Теги

программы для радиолюбителей

На данный момент существует множество программ и онлайн сервисов для разводки печатных плат. Когда в интернете находишь интересную электронную схему то сразу хочется её собрать своими руками, но не всегда к ней прилагается рисунок печатной платы. Когда-то давно, дорожки рисовали лаком на фольгированном текстолите. Сейчас радиолюбители не рисуют дорожки от руки, а распечатывают с помощью лазерного принтера — эта технология называется ЛУТ. Можно отдать схему специалистам, которые за определённую сумму все сделают, но лучше освоить одну из программ и сделать все своими руками.
Я подобрал несколько программ для разводки (трассировки) печатной платы.

Sprint-Layout

Самая популярная программа среди радиолюбителей, почти все новички начинали именно с неё. Простой и понятный интерфейс, существует русифицированная версия. Спринт лайт имеет большую базу электронных компонентов (макросов), которые можно скачать в интернете. Огромное количество обучающих видеороликов на Ютубе, помогут освоить весь интерфейс и научат рисовать печатные платы. Программа является условно — бесплатной.

easyeda

Китайский онлайн сервис с большими возможностями. В Китае студенты создают проекты с помощью данного сервиса и его преподают в некоторых учебных заведениях. Основное удобство заключается в том что созданные проекты можно редактировать на любом компьютере с доступом в интернет, необходимо только пройти простую регистрацию для создания аккаунта. Easyeda имеет огромную базу электронных компонентов которые постоянно обновляются и добавляются самими пользователями. Данный сервис имеет функцию автоматической трассировки печатной платы и симуляцию электронных схем. Интерфейс интуитивно понятный с поддержкой русского языка. После того как печатная плата разведена на дорожки её можно заказать в этом сервисе, причем промышленного качества, а можно и не заказывать, а распечатать на принтере и сделать самому. Также можно открыть доступ к проекту и делится им с другими пользователями или совместно создавать один проект.

ZenitPCB

Простая и бесплатная программа для рисования принципиальных схем с возможностью трассировки. Минусом является ограничение контактных площадок в 800 штук. База элементов около 1000.

DesignSpark PCB

Мощная программа с возможностью автоматической трассировки печатных плат. Подходит как для новичков так и для профессионалов.DesignSpark PCB это бесплатная программа со встроенными специализированными калькуляторами для разных расчётов облегчающими подбор компонентов. На официальном сайте можно скачать библиотеку готовых печатных плат. Единственный минус это отсутствие русского языка в интерфейсе.
Я пользуюсь двумя;Программа Sprint-LayoutОнлайн сервис easyeda.comДля моей деятельности, на данном этапе моего развития, этого вполне хватает. В освоении перечисленных программ, справится любой начинающий радиолюбитель.
