Провод ПВ-1: установочный, механические и электрические параметры, сфера применения
Расшифровка названия и номенклатура проводов ПВ1

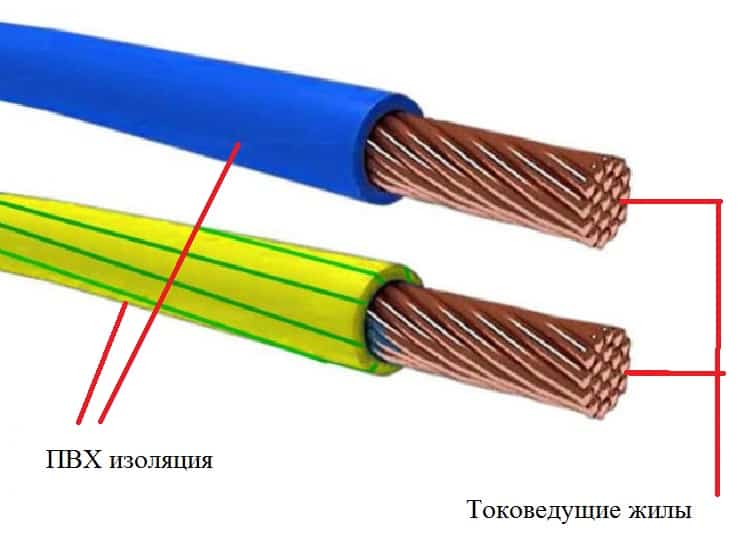

Внешний вид каждого размера проводов ПВ-1
Основное достоинство кабеля – сочетание приемлемой стоимости с неплохими механическими и электрическими характеристиками. Следует разобраться с расшифровкой названия и существующими типами проводов ПВ1 производимых и используемых в России.
Аббревиатура ПВ-1 расшифровывается следующим образом:
- Буква «П» означает, что речь идет о проводе. Помимо проводов может использовать буква «Ш» или «К», шнуры и кабели соответственно.
- Буква «В» обозначает тип используемого изоляционного материала. В конкретном случае это изоляция, изготовленная из поливинилхлорида. Благодаря устойчивым физико-химическим свойствам эту изоляцию часто используют в качестве диэлектрика.
- Цифра «1» указывает на класс гибкости. Чем ниже цифра, тем большему радиусу изгиба может подвергаться провод, кабель, шнур и т.д.
Существуют установочные и монтажные провода. К первым относятся модификации, которые предназначены для длительного использования в одном положении, последние можно перезаводить многократно. Все модификации провода ПРВ, за исключением ПВ-3, относятся к установочным.
Отдельного внимания заслуживают виды ПВ-1, которые производятся отечественной промышленностью. В соответствии с ГОСТ № 6323-79 у всех проводов данной марки должна быть следующая зависимость сечения от массы:
| Номинальное сечение и число жил, мм.кв | Масса 1 км кабеля, кг | Максимальный наружный диаметр, мм |
| 120 | 1060 | 17,5 |
| 95 | 956 | 17,00 |
| 70 | 691 | 15,00 |
| 50 | 511 | 13,00 |
| 35 | 362 | 11,00 |
| 25 | 260 | 9,80 |
| 16 | 172 | 8,00 |
| 10 | 107 | 6,40 |
| 8,0 | 80,2 | — |
| 6,0 | 65 | 4,90 |
| 5,0 | 54,8 | — |
| 4,0 | 45 | 4,40 |
| 3,0 | 37,7 | — |
| 2,5 | 30 | 3,90 |
| 2,0 | 26,2 | — |
| 1,5 | 19 | 3,30 |
| 1,0 | 13 | 2,80 |
| 0,75 | 10 | 2,60 |
| 0,5 | 8 | 2,40 |
Все марки проводов ПВ-1 одножильные.
Срок службы провода ПВ-1
Для уточнения необходимо изучить сопроводительную документацию и официальные справочные данные. Стандартный срок службы – не менее 15 лет, однако некоторые производители увеличивают этот параметр. Типовые гарантийные обязательства – 2 года.
Как правильно подобрать кабель ПВ-1
Перед покупкой необходимо опираться на условия использования и разрешенные нагрузки в процессе передачи энергии.
Если используются проводники имеют меньшее сечение, чем необходимо, то может случиться перегрев. Из-за этого внешняя оболочка расплавится, и провод выйдет из строя. Приобретая кабельную продукцию, необходимо визуально ее осмотреть и проверить наличие повреждений на изоляции.
Вам это будет интересно Особенности дюралайта
Такой же осмотр необходимо провести после перевозки кабеля или сразу перед установкой. Можно это выполнить способом прозвонки провода.
Также, перед покупкой необходимо запросить сертификат соответствия. В нем должен быть прописан сам завод, длина кабеля и дата его производства, печать о прохождении испытаний. Правильная кабельная продукция изготавливается по ГОСТам.
Процесс прокладки в штробе
При проверке сертификата, необходимо обратить внимание на название предприятия-изготовителя, которое должно быть написано полностью, а также дату срока годности документа.
Важно! Желательно, выбирать качественные фабрики, которые существуют более 10 лет на рынке. Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции.
Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики
А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.
Механические характеристики
К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.
Поговорим о каждом параметре отдельно:
- Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
- Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
- Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
- Провод с легкостью переносит вибрации, акустические удары и т. п.
- Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
- ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
- Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.
Электрические характеристики
Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.
Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.
Остальные характеристики:
- Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
- Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
- Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
- ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.
Где применяется провода марки ПВ, можно ли использовать в авто для звука?
Благодаря большому количеству токопроводящих проволок в сечении проводника, ПВ-3 (ПУгВ) хорошо зарекомендовали себя в подвижных элементах электроустановок, особенно там, где требуется повышенная гибкость, свое применение получили буквально везде:
- в быту – при прокладке в квартире, доме, гараже, использование в качестве переносных и временных соединений, удлинителей (переносок), заземления
- в промышленности – спец. оборудование, подвижные потребители в цехах, мощные потребители тока, в наружной прокладке пвз особенно хороши в использовании
- для линий электропередач – с частотой до 400Гц, линиях связи
- для аудио систем – например, в качестве силовых проводов для автозвука в машину. Для таких целей хорошо подойдут провода сечением 1х25мм², 50мм², 70мм² в зависимости от мощности установки. При правильном подборе сечения, можно получить качественную и стабильную акустическую систему. Провод компании зендз (zendz) или Pride площадью 50мм² способен передать аж до 290А тока, что уж говорить о 70мм². Учтите, чтобы без потерь и помех передать такой мощный ток, концы провода необходимо обжать наконечниками (гильзовать) – подробнее.
ПВ 3 для звука в машину 50мм2
Характерные ошибки при работе с этими и другими проводами
- При покупке провода визуально проверяйте целостность изоляции, по возможности прозвоните моток мультиметром убедившись в целостности жилы. Посмотрите наличие бирки, где должна быть указана марка провода, сечение, длина мотка и вес;
- Часто деревянные барабаны или бухты складывают для хранения на открытый грунт, это категорически запрещается. Бухты должны храниться на стеллажах в сухом помещении;
- Использовать ПУВ для заземления путем соединения корпуса оборудования с общим заземляющим контуром не рекомендуется. В данном случае провод должен иметь сечение не менее 16 мм2, для этого ставят ПВ-2 и большего класса сечения.
Иногда ПУВ с монолитными медными жилами устанавливают на бытовую технику или промышленное оборудование с подвижными элементами. Это может быть газонокосилка, подвижная часть технологического оборудования, лебедка для кран-балки и другие. Это категорически запрещается делать, в процессе эксплуатации жилы часто перегибаются и отламываются в местах соединений. Для этих целей применяются только гибкие многожильные провода желательно в двойной резиновой изоляции.
- При прокладке ПУВ через стены в качестве розеточных и осветительных сетей его надо пропускать через пластиковые или металлические трубы;
- Иногда не опытные монтажники разматывают провода с наружной стороны бухты, это периодически требует поднимать и переворачивать бухту, в конечном итоге провод путается. Конец провода надо извлекать из внутренней части бухты и последовательно вытаскивать, от будет равномерно выходить кольцами не путаясь.
Есть специальные приспособления, на которые одевается бухта и разматывается провод
Совет №2. Для протяжки провода через кембрик или трубы используйте жесткую стальную проволоку. Сначала продевается стальной тросик, к нему привязывают провода, потом протаскиваются через трубу на другую сторону.
Характеристики группы В данную группу входят провода с медными и алюминиевыми жилами, предназначенные для электрических установок в осветительных и силовых сетях, а также для монтажа электрооборудования.
Марки, элементы конструкции и области применения
| Марка провода | Конструктивные особенности | Область применения |
| АПВ | Провод с алюминиевой жилой с поливинилхлоридной изоляцией | Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей |
| ПВ1 | Провод с медной жилой с поливинилхлоридной изоляцией | То же |
| ПВ2 | Провод с медной жилой с поливинилхлоридной изоляцией, гибкий | Для монтажа участков электрических цепей, где возможны изгибы проводов |
| ПВЗ | Провод с медной жилой с поливинилхлоридной изоляцией повышенной гибкости | То же |
| ПВ4 | Провод с медной жилой с поливинилхлоридной изоляцией, особо гибкий | Для монтажа участков электрических цепей, где возможны частые изгибы проводов |
| АППВ | Провод с алюминиевыми жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием | Для негибкого монтажа |
| ППВ | Провод с медными жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием | То же |
| АПБПП | Провод плоский с двумя алюминиевыми жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката | Для неподвижной прокладки в осветительных сетях |
| ПБПП | Провод плоский с двумя медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката | То же |
| ПБППз | То же с заземляющей жилой | То же |
| ПУНП | Провод плоский с медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката | То же |
| ПРКА | Провод с медной жилой с изоляционно-защитной оболочкой из кремнийорганической резины | Для фиксированного монтажа в устройствах и приборах с повышенной рабочей температурой |
Провода марок АПВ, ПВ1, ПВ2, ПВЗ, ПВ4, АППВ, ППВ выпускаются в соответствии с ГОСТ 6223-79, провода марки ПРКА в соответствии ТУ 16.505.317-76. Провода марок АПБПП, ПБПП, ПБППз и ПУНП выпускаются в соответствии с ТУ 16.К80-08-89, ТУ 16.К 13-020-93 и по документации производителей.
Провода марок АПВ, ПВ1, ПВ2, ПВЗ, ПВ4, АППВ, ППВ, ПБППз предназначены для эксплуатации в сетях на номинальное переменное напряжение до 450 В частотой до 400 Гц или постоянное напряжение до 1000 В, остальные с пластмассовой изоляцией в сетях на номинальное переменное напряжение 250 В частотой 50 Гц, провода марки ПРКА в сетях на номинальное переменное напряжение до 660 В.
Длительно допустимая температура токопроводящих жил проводов с пластмассовой изоляцией не должна превышать 70 «С, проводов марки ПРКА — 180 «С.
Конструктивные параметры проводов
| Марка провода | Число жил | Диапазон номинальных сечений, мм | Класс жил |
| АПВ | 1 | 2,5-16/25-120 | 1/2 |
| ПВ1 | 1 | 0,5-10/16-95 | 1/2 |
| ПВ2 | 1 | 2,5-95 | 2 |
| ПВЗ | 1 | 0,5-1,5 2,5; 4,0 6,0-95 | 2 4 3 |
| ПВ4 | 1 | 0,5; 0,75/1,0; 1,5/2,5; 4,0/ 6,0; 10 | 5/4 или 5/5/4 или 5 |
| АППВ | 2 или 3 | 2,5-6,0 | 1 |
| ППВ | 2 или 3 | 0,75-4,0 | 1 |
| АПБПП | 2 | 2,5; 4,0 | 1 |
| ПБПП | 2 или 3 | 15-25 | 1 |
| ПБППз | 3 | 1,0-2,5 | 1 |
| ПУНП | 2/2 или 3 | 1,0/1,5-6,0 | 1/1 |
| ПРКА | 1 | 0,5-2,5 | 1 |
Номинальная толщина изоляции проводов марок АПВ, ПВ, АППВ, ППВ, мм
| Номинальное сечение жилы, мм2 | Значения толщины |
| 0,5-1,0 | 0,6 |
| 1,5 | 0,7 |
| 2,5-6,0 | 0,8 |
| 1,0 | |
| 1,2 | |
| 1,4 | |
| 1,6 |
Номинальная толщина разделительного основания проводов марок АППВ и ППВ составляет 0,5 мм, ширина — 1,0 мм.
Номинальная толщина изоляции проводов марок АПБПП и ПБПП составляет 0,5 мм, толщина оболочки 0,8 мм, для проводов марки ПУНП — 0,5 мм и 0,7 мм соответственно.
Наружные размеры проводов марок АПВ, ПВ, мм
| Номинальное сечение жилы, мм2 | Марка провода | |||
| АПВ,ПВ1 | ПВ2 | ПВЗ | ПВ4 | |
| 0,5 | 2,4 | — | 2,6 | 2,6 |
| 0,75 | 2,6 | — | 2,8 | 2,8 |
| 1,0 | 2,8 | — | 3,0 | 3,0 |
| 1,5 | 3,3 | — | 3,4 | 3,5 |
| 2,5 | 3,9 | 4,2 | 4,2 | 4,2 |
| 4,0 | 4,4 | 4,8 | 4,8 | 4,8 |
| 6,0 | 4,9 | 5,4 | 6,3 | 6,3 |
| 10 | 6,4 | 6,8 | 7,6 | 7,6 |
| 16 | 8,0 | 8,0 | 8,8 | — |
| 25 | 9,8 | 9,8 | 11 | — |
| 35 | 11 | 11 | 12,5 | — |
| 50 | 13 | 13 | 14,5 | — |
| 70 | 15 | 15 | 17 | — |
| 95 | 17 | 17 | 19 | — |
| 120 | 19 | — | — | — |
Наружные размеры проводов марок АППВ и ППВ, мм
| Число и номинальное сечение жил, мм2 | Толщина | Ширина | Число и номинальное сечение жил, мм2 | Толщина | Ширина |
| 2х0,75 | 2,6 | 6,4 | 3х0,75 | 2,6 | 10,2 |
| 2х1,0 | 2,8 | 6,8 | 3х1,0 | 2,8 | 10,8 |
| 2х1,5 | 3,3 | 7,8 | 3х1,5 | 3,3 | 12,3 |
| 2х2,5 | 3,9 | 9,0 | 3х2,5 | 3,9 | 14,1 |
| 2х4,0 | 4,4 | 10,0 | 3х4,0 | 4,4 | 15,6 |
| 2х6,0 | 4,9 | 11,0 | 3х6,0 | 4,9 | 17,1 |
Наружные размеры и масса проводов марки ПУНП
| Число и номинальное сечение жилы, мм2 | Толщина, мм | Ширина, мм | Масса, кг/км |
| 2х1,5 | 3,6 | 9,5 | 56 |
| 2х2,5 | 4,0 | 10,3 | 74 |
| 2х4,0 | 4,8 | 11,8 | 110 |
| 3х1,5 | 3,6 | 15,5 | 80 |
| 3х2,5 | 4,0 | 16,5 | 110 |
Массы проводов марок АПВ, ПВ, кг/км
| Номинальное сечение жилы, мм2 | Марка провода | ||||
| АПВ | ПВ1 | ПВ2 | ПВЗ | ПВ4 | |
| 0,5 | — | 8,5 | — | 9 | 10 |
| 0,75 | — | 11 | — | 12 | 12 |
| 1,0 | — | 14 | — | 14 | 15 |
| 1,5 | — | 20 | — | 20 | 20 |
| 2,5 | 16 | 30 | 31 | 31 | 31 |
| 4,0 | 21 | 45 | 48 | 48 | 48 |
| 6,0 | 29 | 65 | 69 | 70 | 70 |
| 10 | 47 | 110 | 115 | 115 | 120 |
| 16 | 66 | 170 | 180 | 180 | — |
| 25 | 110 | 270 | 280 | 290 | — |
| 35 | 150 | 370 | 380 | 380 | — |
| 50 | 200 | 490 | 520 | 520 | — |
| 70 | 270 | 700 | 710 | 730 | — |
| 95 | 370 | 970 | 980 | 990 | — |
| 120 | 440 | — | — | — | — |
Массы проводов марок АППВ, ППВ, кг/км
| Номинальное сечение жилы, мм2 | Марка провода | |
| АППВ | ППВ | |
| 2х0,75 | — | 22 |
| 2х1,0 | — | 30 |
| 2х1,5 | — | 40 |
| 2х2,5 | 32 | 62 |
| 2х4,0 | 43 | 92 |
| 2х6,0 | 58 | — |
| 3х0,75 | — | 33 |
| 3х1,0 | — | 45 |
| 3х1,5 | — | 60 |
| 3х2,5 | 48 | 94 |
| 3х4,0 | 64 | 140 |
| 3х6,0 | 87 | — |
← Назад
Сравнительные характеристики ПУВ с другими проводами
По многим параметрам другие провода не уступают рассматриваемому варианту, а некоторые даже лучше по заявленным параметрам. Но на практике иногда оказывается иначе, провод ПУНП например, имеет большой ассортимент по сечению проводов, несколько жил 2,3 и даже5 в двойной изоляции с первого взгляда его использовать практичнее. Оказывается, многие параметры ПУНП не соответствуют заявленным характеристикам:
- Меньше сечение провода;
- Состав сплава проводов, уменьшенный процент меди;
- Состав изоляционного слоя, он должен быть из негорючих материалов;
- Толщина слоя изоляции бывает уменьшена до 20%.
Совет №1. При возможности старайтесь не покупать ПУНП, возьмите провода с аналогичными характеристиками. Проверить на месте все параметры нет возможности, состав сплава и изоляции можно оценить только на взгляд и то это может сделать только электрик с большой практикой.
Сравним параметры других марок, сведенных в таблицу:
| Тип проводов | Количество жил | Производимые сечения, мм2 | Класс по сечению жил |
| АПВ | одна | 2,5…1625-120 | Первый, второй |
| ПВ-1 | 0,5…1016-95 | Первый, второй | |
| ПВ-2 | 2,5…95 | Второй | |
| ПВ-З | одна | 0,5…1,5 2,5; 4,0 6,0-95 | Второй, третий, четвертый |
| ПВ-4 | одна | 0,5; 0,751,0; 1,52,5; 4,06,0; 10 | Четвертый, пятый |
| АППВ | Две — три | 2,5…6,0 | Первый класс |
| ППВ | 0,75…4,0 | ||
| АПБПП | две | 2,5; 4,0 | |
| ПБПП | Две — три | 15…25 | |
| ПБППз | Три | 1,0…2,5 | |
| ПУНП | Две — три | 1,01,5…6,0 | |
| ПРКА | одна | 0,5…2,5 |
Для прокладки сети освещения в квартирах и частных домах идеально подходят провода сечением 0,75 мм2. Исходя из данных таблицы видно у некоторых марок такое сечение не производится, а другие не вызывают доверия по качеству, поэтому потребители предпочитают приобретать ПВ-1.
Разновидности
ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:
- ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
- ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
- БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
- АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
- АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).
- КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.
Условия хранения и транспортировки провода
Во время хранения, кабельный барабан должен стоять, а не лежать. Разрешается хранение таких проводов на открытом воздухе, под навесом, чтобы на него не попадали осадки.
При хранении концы провода нужно защищать от внешних воздействий (ультрафиолетовые лучи, вода, химикаты).
Важно! Провода с волокнистой, эмалевой защитой и оболочкой из других влагопоглощающих составов нужно хранить только в складских помещениях.
Перевозка кабелей в катушке
При вскрытии упаковки с кабелем, нужно подложить под барабан фанеру или доску.
Важно! Если упаковка повреждена, то такое изделие эксплуатировать не рекомендуется.
Температура в помещении должна быть не ниже 15 градусов. Влажность не допускается, потому что из-за нее развиваются грибки и плесень. Необходимо также проверить, нет ли на складе грызунов.
Время от времени рекомендуется проверять изделие на наличие механических повреждений. Так как, если они имеются, это может существенно сократить срок службы продукции и привести к неприятным последствиям.
Вам это будет интересно Все об кабеле ВВГ-Пнг(А)
Важно! Перевозка выполняется только в специальной грузовой машине, куда барабан помещается при помощи погрузчика. Далее, катушки нужно закрепить тросами, чтобы они не повредились.
Правильное хранение
Запрещается пытаться самостоятельно перетаскивать или перекатывать катушки по земле, это может повредить внешний резиновый слой.
Читайте также: Нормируемое время отключения селективных УЗО типа S
Какие бывают ошибки при прокладке
Многие люди, при прокладке изделия в стене, пренебрегают использованием гофры. Поскольку кабель не устойчив к возгораниям, то при пожаре огонь может перекинуться на него. Гофра защитит проводник от огня или механических повреждений.
Также, ошибки заключаются в неправильном подборе сечения провода. Если оно недостаточно для сети, то кабель перегреется, и случится короткое замыкание. Чтобы правильно подобрать сечение провода, нужно рассчитать нагрузку всех приборов, которые будут подключены к сети. Сделать это можно при помощи мультиметра или посчитать мощность каждого прибора, а затем суммировать эти величины.
Результат соприкосновения меди и алюминия
Если используется смешанный тип жил (медь и алюминий), то нельзя допускать их соприкосновение, потому что через короткий промежуток времени они окислятся и подключенные к ним приборы выйдут из строя, а в точке соприкосновения произойдет возгорание.
Технические характеристики
Механические
Под механическими параметрами подразумевается стойкость жил и изоляционного слоя провода к атмосферным воздействиям, гибкость, сжатие и разрыв.
- Одна из основных особенностей всех марок проводов — способность к изгибу. ПВ-1 нельзя назвать гибким. Радиус изгиба составляет не более 10 наружных диаметров этого провода.
- Диапазон рабочей температуры колеблется в пределах от -50 до +70 градусов по Цельсию.
- Весомое достоинства этой марки – влагоустойчивость. Результаты испытаний показали, что при температуре +30 градусов провод не утрачивает своей работоспособности даже при относительной влажности равной 100%.
- Имеет хорошую устойчивость к акустическим, вибрационным, механическим, термическим, химическим и другим воздействиям.
Еще одно преимущество модификации – не распространяет горения. Благодаря этой особенности провод был взят за основу высоковольтного ПВВ-1, который активно применяют в автомобильной промышленности.
Электрические
Устройство заземления
Именно электрические характеристики чаще всего являются основополагающими. В данном случае ПВ-1 проявляет себя с наилучшей стороны.
- Электротехническая конструкция предназначена для использования в электрических сетях переменного тока с напряжением до 450 В и частотой не более 400 Гц. Если речь идет о сетях постоянного тока, напряжение должно быть не более 1 кВ.
- Сила сопротивления, прежде всего, зависит от сечения провода. Например, 0,5 мм.кв сопротивление не более 0,015 Мом, в противном случае будут неполадки.
- Особенность ПВ-1 – устойчивые параметры. Даже в процессе использования электрическое сопротивление не отличается от номинальных параметров более чем на 120%.
Все исследования проводятся на проводе длинной в 1 км и при рабочей температуре в диапазоне +70-90 градусов.
Область применения
Благодаря тому, что монтажный провод ПВ-1 обладает устойчивостью к механическим повреждениям, поражению плесенью и к тому же имеет самозатухающую изоляцию, его рекомендуется использовать в силовых и осветительных линиях в следующих целях:
- Монтаж электропроводки в трубах.
- Прокладка линии в пустотных каналах строительных конструкций.
- Электромонтаж в лотках.
- Заземление электроустановок.
Помимо этого допускается использовать данный проводник, как внутренний элемент изделий, только если в этих местах исключается образование конденсата.
Напоследок хотелось бы отметить, что в нынешнее врем провод марки ПуВ (аналог) выпускает множество производителей, в том числе и такие заводы изготовители, как «Беларускабель», «Камский Кабель», «Кавказкабель».
Это все, что Вы должны знать о технических характеристиках провода ПВ-1 и его основном назначении. Если возникнут вопросы, задавайте их в комментариях либо на нашем форуме — группе в конаткте.
Характеристики ПуВ
Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики
А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.
Механические характеристики
К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.
Поговорим о каждом параметре отдельно:
- Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
- Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
- Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
- Провод с легкостью переносит вибрации, акустические удары и т. п.
- Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
- ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
- Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.
Электрические характеристики
Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.
Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.
Остальные характеристики:
- Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
- Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
- Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
- ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.
Ориентировочные цены на провода
Цена на провода зависит от многих параметров, в основном от сечения провода и региона в котором он продается. В Москве и области примерно такие цены:
| Цена в руб. | Сечение мм2 |
| от 3.5 . | 05 |
| от 4.5 . | 075 |
| от 6 . | 1 |
| от 8.5. | 1.5 |
| от 51.5 . | 10 |
| от 34 | 6 |
В большинстве случае в других регионах России и странах СНГ цены отличаются не значительно. Цены на провода ПВ-1 в Новосибирске:
| Сечение одной жилы ПВ-1 в мм2 | Цена в руб. |
| 0,5 | 2.39 |
| 0,75 | 3.59 |
| 1 | 4.86 |
| 1.5 | 6.58 |
| 2.5 | 10.24 |
| 4 | 15.98 |
| 6 | 24.35 |
| 10 | 40.56 |
Условия продажи почти во всех компаниях одинаковы, возможна оплата безналичными, банковскими переводами. Доставка по городу бесплатна в другие регионы с учетом цен перевозчика, оптовым покупателям существенные скидки. Из таблиц видно, что в провинциальных удаленных от столицы регионах цены немного дороже. По всей видимости, это связано с расходами на транспортировку, данные взяты по состоянию на 8.08.2017 года.
Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики
А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.
Механические характеристики
К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.
Поговорим о каждом параметре отдельно:
- Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
- Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
- Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
- Провод с легкостью переносит вибрации, акустические удары и т. п.
- Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
- ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
- Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.
Электрические характеристики
Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.
Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.
Остальные характеристики:
- Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
- Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
- Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
- ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.
Основные параметры
Конструкция ПуВ следующая:
- жила одна, медная, многопроволочная/однопроволочная (луженная);
- изоляция – ПВХ пластикат;
- цветовая маркировка выполнена по ГОСТу ( расцветка может быть желто-зеленой, белой, красной, синей, коричневой и даже черной);
Что касается технических характеристик ПВ-1 (он же ПуВ), основными считаются:
- Напряжение 450/750 Вольт (переменное) или 1000 Вольт (постоянное).
- Частота 400 Гц.
- Поперечное сечение токоведущих жил от от 0,5 до 120 мм.кв.
- Рабочая температура от -50°С до +70°С (но прокладка допускается при температуре, не ниже отметки -15 °С) .
- Электрическое сопротивление не менее 1 МОм*км.
- Минимальный радиус изгиба 10 наружных диаметров провода.
- Строительная длина не менее 100 метров.
- Гарантийный срок эксплуатации 2 года.
- Срок службы 15 лет.
Вес провода ПВ-1 и наружный диаметр мы предоставили в таблице ниже:
Также все основные параметры Вы можете увидеть на видео обзоре ниже:
Характеристики ПуВ
Читайте также: Монтаж оптического кросса
Описание всех самых важных технических характеристик мы Вам предоставили. Осталось только рассказать, где применяется данный вид проводника и кто его производит на сегодняшний день.
Производители кабеля марки ПВ-1
На конец 2021 года в России существует более пятидесяти предприятий по производству кабельной продукции. Опытные мастера рекомендуют выбирать фабрики, которые работают достаточно долго и имеют безупречные отзывы. Ниже представлен ряд лидирующих заводов, которые занимаются поставками по всему миру.
«Беларускабель»
Фабрика основана в 1950 году прошлого века. На сегодняшний день производит огромное количество кабельной продукции. В наличии есть более 50000 макроразмеров изделий. Фирма активно сотрудничает со странами Европы и Азии. Работают в сфере сельскохозяйственной промышленности, авиатехники, приборостроении и т. д.
Процесс производства
«Томсккабель»
Предприятие открылось относительно недавно, в конце 2000 годов, но более, чем за 10 лет существования зарекомендовало себя с положительной стороны. Заказы выполняются быстро и с доставкой в любую точку России. На заводе используется самое передовое оборудование. Имеется свой интернет-магазин, где можно сделать заказ в режиме онлайн.
«Рыбинсккабель»
Завод был основан в 1949 году. За время существования предприятие основало множество филиалов по всей стране. Завод славится высококачественной продукцией с достаточно приемлемыми ценами.
Важно! Производитель предлагает индивидуальный подход даже к самому маленькому заказу. В наличии более 25000 тысяч видов типоразмеров.
«Кавказкабель»
Предприятие было открыто в 1975 году. В настоящее время в наличии имеется более 35000 тысяч видов размеров. Фирма много раз становилась победителем областных конкурсов, имеет множество наград и благодарностей. Активно сотрудничает с Европейскими странами.
Таблица сечения
«Севкабель»
Один из старинных заводов, основанных в 1879 году. В номенклатуре более 30000 тысяч макроразмеров проводов. К концу 2020 года на предприятии планируется завершить модернизацию. В цехах установлено новейшее оборудование, а также, на территории завода имеется собственный испытательный центр. Поэтому, вся продукция обладает высоким качеством. Завод имеет множество наград и положительных отзывов.
В заключении необходимо отметить, что провод ПВ1 можно использовать не только для жилых помещений, но и в промышленности, авиастроении. Изделие отлично зарекомендовало себя при стационарном подключении приборов.
Методы контроля провода ПВ-1
Обязательным условием является при производстве проводов, является контроль на соответствие.
Виды контроля:
- Длина и технические параметры;
- Соответствие электротехническим параметрам;
- Устойчивость воздействию внешних параметров;
- Испытание требований надёжности.
В процессе производства, проверяют строительную дину проводов, лупой проверяется толщина изоляции и размер ленточного раздельного основания. Проверку качества прилегания изоляции проводят путём кольцевого надреза изоляции с одного конца кабеля (примерно 25 мм), данный отрезок изоляции должен сниматься без применения вспомогательных инструментов (вручную). Проверку напряжением проводят на проводах диной не менее двадцати метров. Электрическое сопротивление изоляции проверяется на образцах не менее пяти метров и после двух часов пребывания в воде (при измерении выводят из воды концы провода не менее 25 см).
Испытания на устойчивость к внешним факторам производят на образцах от 0,6 м до 1,5 м.
Проводят испытания воздействием механического характера (удары, перегибы), шумов и вибрации. На устойчивость к высокой температуре провода проверяют путём выдерживания в течении 72 часов в термостатах с температурой 93 С. Стойкость к низким температурам проверяют путём выдерживания проводов в холодильной камере в течение одного часа. Проводят проверку на устойчивость к плесени.
Конструктивные особенности
Конструкция провода ПВ-1
ПВ-1 – это одножильный провод. Может быть использован для подключения лишь одного оборудования. Изготавливают электротехническую деталь из качественной меди, которая предварительно подвергается лужению.
ПВ имеет чрезвычайно простую конструкцию. Включает в себя следующие элементы:
- Изоляционный материал, покрывающий поверхность провода. Состоит из поливинилхлорида. Обладает цветовой маркировкой, которая выбирается заказчиком, если это не заземляющий кабель.
- Токоведущая жила из меди. Структура ее зависит от сечения кабеля.
В диапазоне от 0,5 до 10 мм.кв жилы литые, свыше могу быть применены многопроволочные.
Провод ПуВ 1х4 с медными жилами с изоляцией поливинилхлоридного пластиката для электрических установок по ТУ 16-705.501-2010
Конструкция проводов ПуВ (ПВ1):
- Токопроводящие жилы сделаны из медной отожженной проволоки 1 или 2-го класса по ГОСТ 22483-77.
- Изоляция выполнена из поливинилхлоридного пластиката.
- Наружная оболочка произведена из ПВХ пластиката с заполнением.
Область применения проводов ПуВ (ПВ1):
Провод ПуВ 4 кв.мм применяют для подключения электрических установок при неподвижной прокладке, в осветительных и силовых сетях, часто используют для монтажных работ, для подключения электрооборудования, машин, механизмов и станков на номинальное переменное напряжение до 450/750 В включительно частотой до 400 Гц или постоянное напряжение до 1000 В.
Провода ПуВ 1х4 по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.
Провод ПуВ 4 используют для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей.
Провода не распространяют горение при одиночной прокладке.
Класс пожарной опасности по ГОСТ Р 53315-2009 – О1.8.2.5.4
Технические характеристики медных проводов (ПВ1) ПуВ:
- Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69;
-
Требования стойкости к внешним воздействующим факторам:
– провода стойки к воздействию повышенной температуры окружающей среды до 65°С;
– провода стойки к воздействию пониженной температуры окружающей среды до -50°С;
– провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С;
- Монтаж проводов необходимо производить при температуре не ниже -15°С
- Радиус изгиба при монтаже:
– для проводов марки ПуВ – не менее 10D
- Длительно допустимая температура нагрева жил при эксплуатации, не более +70С
- Гарантийный срок эксплуатации: 3 года
- Строительная длина провода не менее 100 метров;
- Срок службы проводов при эксплуатации – не менее 20 лет при соблюдении требований по траспортировке, хранению, монтажу и эксплуатации кабеля.
Срок службы исчисляется с даты производства кабельно-проводниковой продукции.
Оборудование УХЛ
УХЛ — это один из вариантов климатического исполнения электротехнического, радиоэлектронного и иного оборудования, изготовленного на территории РФ, который совместно с другим занесён в ГОСТ 15150–69 , где:
- «У» — условия эксплуатации, то есть районы с влажным, жарким или сухим, но умеренным температурным режимом;
- «ХЛ» — дополнительные условия эксплуатации. Указывает на то, что изделие можно использовать и в холодном климате, но в рамках диапазона от -50 до +70° C .
Оно отображается в виде букв и записывается в последней группе знаков. Климатическое исполнение УХЛ характерно для всех кабелей серии ПВ 1.
