Что такое операционный усилитель

Операционный усилитель (ОУ) англ. Operational Amplifier (OpAmp), в народе – операционник, является усилителем постоянного тока (УПТ) с очень большим коэффициентом усиления. Словосочетание «усилитель постоянного тока» не означает, что операционный усилитель может усиливать только постоянный ток. Имеется ввиду, начиная с частоты в ноль Герц, а это и есть постоянный ток.
Термин «операционный» укрепился давно, так как первые образцы ОУ использовались для различных математических операций типа интегрирования, дифференцирования, суммирования и тд. Коэффициент усиления ОУ зависит от его типа, назначения, структуры и может превышать 1 млн!

Обозначение на схеме операционного усилителя

На схемах операционный усилитель обозначается вот так:

или так

Чаще всего ОУ на схемах обозначаются без выводов питания

Читайте также:  Счетчики статические трехфазные активной и реактивной электроэнергии SMT

Итак, далее по классике, слева два входа, а справа – выход.

Вход со знаком «плюс» называют НЕинвертирующий, а вход со знаком «минус» инвертирующий. Не путайте эти два знака с полярностью питания! Они НЕ говорят о том, что надо в обязательном порядке подавать на инвертирующий вход сигнал с отрицательной полярностью, а на НЕинвертирующий сигнал с положительной полярностью, и далее вы поймете почему.

История

Операционный усилитель изначально был спроектирован для выполнения математических операций (отсюда его название), путём использования напряжения как аналоговой величины. Такой подход лежит в основе аналоговых компьютеров, в которых ОУ использовались для моделирования базовых математических операций (сложение, вычитание, интегрирование, дифференцирование и т. д.). Однако идеальный ОУ является многофункциональным схемотехническим решением, он имеет множество применений помимо математических операций. Реальные ОУ, основанные на транзисторах, электронных лампах или других компонентах, выполненные в виде дискретных или интегральных схем, являются приближением к идеальным.

Ламповый операционный усилитель K2-W

Первые промышленные ламповые ОУ (1940-е годы) выполнялись на паре двойных триодов, в том числе в виде отдельных конструктивных сборок в корпусах с октальным цоколем. В 1963 году Роберт Видлар, инженер фирмы «Fairchild Semiconductor», спроектировал первый интегральный ОУ — μA702. При цене в 300 долларов, прибор, содержавший 9 транзисторов, использовался только в военных применениях. Первый доступный интегральный ОУ, μA709, также спроектированный Видларом, был выпущен в 1965 году; вскоре после выпуска его цена упала ниже 10 долларов, что было всё ещё слишком дорого для бытового применения, но вполне доступно для массовой промышленной автоматики и т. п. гражданских задач.

В 1967 году фирма «National Semiconductor», куда перешёл работать Видлар, выпустила LM101, а в 1968 году фирма Fairchild выпустила ОУ, практически идентичный μA741 — первый ОУ со встроенной частотной коррекцией. ОУ LM101/μA741 был более стабилен и прост в использовании, чем предшественники. Многие производители до сих пор выпускают версии этого классического чипа (их можно узнать по числу «741» в наименовании). Позднее были разработаны ОУ и на другой элементной базе: на полевых транзисторах с p-n переходом (конец 1970-х годов) и с изолированным затвором (начало 1980-х годов), что позволило существенно улучшить ряд характеристик. Многие из более современных ОУ могут быть установлены в схемы, спроектированные для 741 без каких-либо доработок, при этом характеристики схемы только улучшатся.

Применение ОУ в электронике чрезвычайно широко. Операционный усилитель, вероятно, наиболее часто встречающийся элемент в аналоговой схемотехнике. Добавление лишь нескольких внешних компонентов делает из ОУ конкретную схему аналоговой обработки сигналов. Многие стандартные ОУ сто́ят всего несколько центов в крупных партиях (1000 шт), но усилители с нестандартными характеристиками (в интегральном или дискретном исполнении) могут стоить $100 и выше.

Виды и обозначения на схеме

С развитием электросхемотехники операционные усилители постоянно совершенствуются и появляются новые модели.

Классификация по сферам применения:

1. Индустриальные — дешевый вариант.
2. Презиционные (точная измерительная аппаратура).
3. Электрометрические (малое значение Iвх).
4. Микромощные (потребление малого I питания).
5. Программируемые (токи задаются при помощи I внешнего).
6. Мощные или сильноточные (отдача большего значения I потребителю).
7. Низковольтные (работают при U<3 В).
8. Высоковольтные (рассчитаны на высокие значения U).
9. Быстродействующие (высокая скорость нарастания и частота усиления).
10. С низким уровнем шума.
11. Звуковой тип (низкий коэффициент гармоник).
12. Для двухполярного и однополярного типа электрического питания.
13. Разностные (способны измерять низкие U при высоких помехах). Применяются в шунтах.
14. Усилительные каскады готового типа.
15. Специализированные.

По входным сигналам ОУ делятся на 2 типа:

1. С 2 входами.
2. С 3 входами. 3 вход применяется для расширения функциональных возможностей. Обладает внутренней ООС.

Схема операционного усилителя достаточно сложная, и не имеет смысла его изготавливать, а радиолюбителю нужно только знать правильную схему включения операционного усилителя, но для этого следует понимать расшифровку его выводов.

Основные обозначения выводов ИМС:

1. V+ — неинвертирующий вход.
2. V- — инвертирующий вход.
3. Vout — выход.Vs+ (Vdd, Vcc, Vcc+) — плюсовая клемма ИП.
4. Vs- (Vss, Vee, Vcc-) — минус ИП.

Практически в любом ОУ присутствуют 5 выводов. Однако в некоторых разновидностях может отсутствовать V-. Существуют модели, которые обладают дополнительными выводами, которые расширяют возможности ОУ.

Выводы для питания необязательно обозначать, т.к. это увеличивает читабельность схемы. Вывод питания от положительной клеммы или полюса ИП располагают вверху схемы.

Изменение коэффициента усиления – инвертирующий усилитель

Как следует из названия, операционные усилители являются усилителями. Они могут усиливать сигналы с определенным отношением входного сигнала к выходному. Это отношение обычно называется коэффициентом усиления операционного усилителя. В идеальном мире коэффициент усиления операционного усилителя был бы бесконечно высоким – настолько высоким, что он мог бы усилить любой уровень сигнала до любого другого уровня сигнала. В реальном мире это не так, но мы будем считать это фактом, пока анализируем следующую схему: инвертирующий усилитель.

Рисунок 2 – Инвертирующий усилитель

Давайте шаг за шагом проведем эту работу. Во-первых, давайте применим наши два правила для операционных усилителей, чтобы определить некоторые узловые напряжения в этой схеме. Простейшим из них является виртуальное короткое замыкание, где V+ и V- всегда находятся на одинаковом напряжении. Мы видим, что V+ привязан к земле; следовательно, V- также должен быть на земле. Как насчет тока, поступающего в узел и выходящего из узла V-? По закону токов Кирхгофа мы знаем, что сумма всех токов в этом узле должна быть следующей:

Поначалу это выглядит так, что для решения могут потребоваться некоторые усилия, так как это уравнение содержит три неизвестных. Но так ли это? Если вы вспомните правила для операционных усилителей, изложенные ранее, вы увидите, что это уравнение простое: входы операционного усилителя не потребляют ток! Поэтому мы знаем, что iV- равен нулю. Затем мы можем привести это уравнение к следующему виду:

Поскольку V- привязан к земле виртуальным коротким замыканием, закон Ома позволяет нам заменить эти токи на напряжения и сопротивления:

Что при небольшой помощи алгебры возвращает нас туда, где мы начали:

Понятно, почему эта схема полезна – она позволяет применять линейный коэффициент усиления к входу и выходу, выбирая (Roc/Rвх), чтобы сформировать любое соотношение, которое вы захотите. У схемы также есть дополнительный бонус, позволяющий вам в значительной мере контролировать ее входной импеданс – так как вы можете выбрать значение резистора Rвх, вы можете сделать его таким большим или маленьким, чтобы соответствовать любому выходному импедансу, с которым вам нужно достичь согласованности!

Зачем нужна резисторная цепь для достижения такого поведения? Чтобы понять это, нам нужно понять немного больше о том, как работает операционный усилитель. Операционный усилитель – это тип усилителя по напряжению. В идеальном случае операционный усилитель обеспечивает бесконечный коэффициент усиления – он может усиливать любое напряжение до любого другого уровня напряжения. Мы можем масштабировать бесконечный коэффициент усиления операционного усилителя, используя резисторную цепь, которая соединяет входной узел, V-, и выходной узел. Подключив выход операционного усилителя к входу, мы используем процесс под названием обратная связь для регулировки выходного напряжения до желаемого уровня. Обратная связь – действительно важная концепция электронной техники и достаточно сложная, чтобы потребовать целую статью, посвященную этой теме. На данный момент достаточно понять базовый принцип, который применим к операционным усилителям: путем подключения выхода к входу вы можете изменить поведение схемы действительно полезными способами.

Простейшие схемы с обратной связью

Из рассмотрения принципа работы идеального ОУ следует очень простая методика проектирования схем:

Таким образом, требуемое состояние системы будет устойчивым состоянием равновесия, и система будет в нем находиться неограниченно долго. Пользуясь этим упрощённым подходом, несложно получить простейшую схему неинвертирующего усилителя.

От усилителя требуется наличие на выходе напряжения, отличающегося от входного в K{displaystyle K} раз, то есть Uout=Uin⋅K{displaystyle U_{out}=U_{in}cdot K}. В соответствии с приведённой выше методикой подадим на неинвертирующий вход ОУ сам входной сигнал, а на инвертирующий — часть выходного сигнала с резистивного делителя.

Неинвертирующий усилитель

Расчёт реального коэффициента усиления для идеального (или реального, но который можно с определёнными допущениями считать идеальным) усилителя очень прост. Заметим, что в том случае, когда усилитель находится в состоянии равновесия, напряжения на его входах можно считать одинаковыми. Исходя из этого следует, что падение напряжения на резисторе R1{displaystyle R_{1}} равно Vin{displaystyle V_{in}}, а на всём делителе сопротивлением R1+R2{displaystyle R_{1}+R_{2}}, падает Vout{displaystyle V_{out}}. Заметим, что, поскольку входное сопротивление операционного усилителя очень велико, то током, поступающим на инвертирующий (−) вход усилителя можно пренебречь, и ток, протекающий через резисторы делителя, можно принять одинаковым. Ток через R1{displaystyle R_{1}} равен IR1=VinR1{displaystyle I_{R_{1}}={frac {V_{in}}{R_{1}}}}, а через весь делитель IR1+R2=VoutR1+R2{displaystyle I_{R_{1}+R_{2}}={frac {V_{out}}{R_{1}+R_{2}}}}.

Таким образом:

IR1=IR1+R2{displaystyle I_{R_{1}}=I_{R_{1}+R_{2}}}

Откуда:

VinR1=VoutR1+R2{displaystyle {frac {V_{in}}{R_{1}}}={frac {V_{out}}{R_{1}+R_{2}}}}

Vout=Vin⋅R1+R2R1=Vin⋅(1+R2R1){displaystyle V_{out}=V_{in}cdot {frac {R_{1}+R_{2}}{R_{1}}}=V_{in}cdot left(1+{frac {R_{2}}{R_{1}}}right)}

Можно рассуждать немного проще, сразу заметив, что VoutVin=R1+R2R1{displaystyle {frac {V_{out}}{V_{in}}}={frac {R_{1}+R_{2}}{R_{1}}}}.

Следует обратить внимание, что в неинвертирующей схеме включения коэффициент усиления напряжения всегда больше или равен 1, вне зависимости от номиналов используемых резисторов. Если сопротивление R2{displaystyle R_{2}} равно нулю, то мы получаем неинвертирующий повторитель напряжения имеющий коэффициент усиления напряжения 1.. А поскольку:

А поскольку:

∀n∈R+limn→∞n={displaystyle forall nin mathbb {R} ^{+}lim _{nto infty }{frac {0}{n}}=0},

то сопротивление R1{displaystyle R_{1}} можно попросту убрать, приняв его равным бесконечности.

Таким образом, коэффициент передачи усилителя, построенного на ОУ с достаточно большим усилением, практически зависит только от параметров обратной связи. Это полезное свойство позволяет проектировать системы с очень стабильным коэффициентом передачи, необходимые, например, при измерениях и обработке сигналов.

Инвертирующий усилитель

Для операционного усилителя, включенного по инвертирующей схеме, расчёт при принятых допущениях тоже не представляет сложности. Для этого следует заметить, что напряжение в средней точке делителя, а именно на инвертирующем входе (−) усилителя равно 0 (так называемая виртуальная земля). Отсюда падения напряжения на резисторах равны, соответственно, входному и выходному напряжениям. Ток через резисторы тоже можно принять одинаковым, поскольку через инвертирующий вход (−) ток практически отсутствует, как было указано выше.

Отсюда:

VinRin=−VoutRf{displaystyle {frac {V_{in}}{R_{in}}}=-{frac {V_{out}}{R_{f}}}}

Vout=−Vin⋅RfRin{displaystyle V_{out}=-V_{in}cdot {frac {R_{f}}{R_{in}}}}

Следует обратить внимание, что в инвертирующей схеме включения коэффициент усиления может быть как больше, так и меньше единицы и зависит от номиналов резисторов делителя. То есть усилитель может использоваться как активный аттенюатор (ослабитель) входного напряжения

Преимуществом этого решения над пассивным аттенюатором заключается в том, что с точки зрения источника сигнала аттенюатор выглядит как обычный резистор нагрузки, подключенный между сигналом и землёй (в данном случае так называемой «виртуальной»), то есть является обычной активной нагрузкой (разумеется, без учёта паразитных ёмкостей и индуктивностей). Это значительно упрощает расчёт влияния нагрузки на источник сигнала и их взаимное согласование.

Всего один биполярный транзистор

Самая простая схема для буферизации выходного тока операционного усилителя выглядит так:

Рисунок 1 – Схема для буферизации выходного тока операционного усилителя на биполярном транзисторе

А вот соответствующая схема LTspice:

Рисунок 2 – Схема для буферизации выходного тока операционного усилителя на биполярном транзисторе в LTspice

Давайте получим четкое понимание идеи этой схемы, прежде чем двигаться дальше. Входной сигнал подается на неинвертирующий вход операционного усилителя, а выход ОУ подключается непосредственно к базе биполярного транзистора. Операционный усилитель и биполярный транзистор могут использовать один и тот же положительный источник питания, но в этом случае мы предполагаем, что доступны два напряжения – источник питания 5 В для маломощных, малошумящих схем и 12 В для мощной части проекта. Значение резистора нагрузки очень низкое, поэтому выходные напряжения более 200 мВ, приложенные непосредственно к нагрузке, потребуют большего выходного тока, чем может обеспечить LT6203. Транзистор, выбранный в схеме LTspice, может работать с токами около 1000 мА, что означает, что он подходит для напряжений на нагрузке до 5 В.

Ключевым моментом этой схемы является соединение обратной связи. Помните «виртуальное короткое замыкание»: при анализе операционного усилителя в схеме с отрицательной обратной связью мы можем предположить, что напряжение на неинвертирующем входе равно напряжению на инвертирующем входе. Уже одно это говорит нам о том, что выходное напряжение (то есть напряжение на нагрузке) будет равно входному напряжению. Но давайте пойдем немного глубже, чтобы убедиться, что мы действительно понимаем, что происходит; виртуальное короткое замыкание – это своего рода суеверие, которое может отвлечь нас от реальной работы операционного усилителя. Операционный усилитель умножает дифференциальное входное напряжение на очень большой коэффициент усиления. Таким образом, с отрицательной обратной связью операционный усилитель быстро достигает равновесия, потому что большие изменения выходного напряжения уменьшают дифференциальное напряжение, которое вызывает эти самые выходные изменения. В этом состоянии равновесия выход стабилизируется при любом напряжении, что устраняет разницу между напряжениями на инвертирующем и неинвертирующем входах – иными словами, операционный усилитель автоматически регулирует свой выходной сигнал любым способом, необходимым для того, чтобы Vвх– было равно Vвх+.

В контексте этой схемы буферизации выходного сигнала операционный усилитель автоматически генерирует любое выходное напряжение, необходимое для того, чтобы сделать напряжение эмиттера биполярного транзистора равным входному напряжению. Подумайте, насколько сложно это было бы в ситуации разомкнутой петли – каким-то образом необходимо было бы рассчитать соотношение между входным и выходным сигналами усилителя, чтобы компенсировать падение напряжения база-эмиттер биполярного транзистора, которое не является ни линейным, ни предсказуемым. Но с операционным усилителем и некоторой отрицательной связью проблема становится тривиальной.

Давайте подкрепим это понимание идеи парой симуляций. Первая не очень захватывающая; она просто подтверждает, что выходное напряжение следует за входным напряжением (график входного напряжения Vin скрыт под графиком выходного напряжения Vout):

Рисунок 3 – График входного и выходного напряжений схемы

На следующем графике показано, что должно быть на выходном выводе операционного усилителя, чтобы обеспечить нужное напряжение на нагрузке.

Рисунок 4 – График входного напряжения схемы, выходного напряжения операционного усилителя и выходного напряжения схемы

Примеры применения (схемы включения) усилителя LM358

Простой неинвертирующий усилитель

Компаратор с гистерезисом

Микросхемы UA741, LM324, LM393, LM339, NE555, LM358

Допустим, что потенциал, поступающий на инвертирующий вход, плавно возрастает. При достижении его уровня чуть выше опорного (Vh -Vref), на выходе компаратора возникнет высокий логический уровень. Если после этого входной потенциал начнет медленно снижаться, то выход компаратора переключится на низкий логический уровень при значении немного ниже опорного (Vref – Vl). В данном примере разница между (Vh -Vref) и (Vref – Vl) будет значение гистерезиса.

Генератор синусоидального сигнала с мостом Вина

Мостовой генератор Вина (Wien bridge oscillator) — является одним из видов электронного генератора, который генерирует волны синусоидальной формы. Он может генерировать широкий спектр частот. Генератор основан на мостовой схеме, изначально разработанной Максом Вином в 1891 году. Класический генератор Вина состоит из четырех резисторов и двух конденсаторов. Генератор можно также рассматривать в качестве прямого усилителя в сочетании с полосовым фильтром, который обеспечивает положительную обратную связь.

Дифференциальный усилитель на LM358

Назначение данной схемы — усиление разности двух входящих сигналов, при этом каждый из них умножается на определенную постоянную величину.

Дифференциальный усилитель — это хорошо известная электрическая схема, применяемая для усиления разности напряжений 2-х сигналов, поступающих на его входы. В теоретической модели дифференциального усилителя величина выходного сигнала не зависит от величины каждого отдельного входного сигнала, а зависит строго от их разности.

Функциональный генератор

Данный функциональный генератор вырабатывает сигналы треугольной и прямоугольной формы.

Подводные камни проектирования схем с ОУ

В этой части руководства перечислены типичные проблемы, связанные с работой операционных усилителей, установленных на печатную плату. Эти проблемы разбиты на четыре категории:

• общие советы;
• входные каскады;
• ширина полосы пропускания ОУ;
• ОУ класса «rail-to-rail» при однополярном питании.

Общие советы

• Соблюдайте осторожность при выборе напряжений, подаваемых на выводы питания ОУ. Не превышайте значений, указанных в спецификации на операционный усилитель, и, в то же время, не делайте их слишком маленькими. Высокие значения напряжений приведут к повреждению компонента, а низкие не смогут обеспечить требуемое смещение транзисторов на кристалле ОУ, необходимое для нормальной работы усилителя.
• Убедитесь, что отрицательный вывод питания (обычно – земля) действительно подключен к шине с низким потенциалом. Кроме того, убедитесь, что источник положительного напряжения действительно обеспечивает требуемое напряжение относительно отрицательного вывода питания ОУ. Для проверки подключите вольтметр между отрицательным и положительным выводами питания ОУ.
• Тщательно проверьте земляную шину, особенно при наличии на плате цифровых узлов. Хорошо продумайте трассировку земляной шины. Если схема содержит много цифровых цепей, подумайте над использованием отдельных слоев земли и питания. Очень сложно, а зачастую просто невозможно убрать из аналогового сигнала помехи, вызванные работой цифровых компонентов.
• Развязывайте цепи питания операционных усилителей с помощью блокировочных конденсаторов, располагая их как можно ближе к ОУ. Для КМОП-усилителей обычно рекомендуется использовать конденсаторы емкостью 0,1 мкФ. Также выполните развязку самого источника питания с помощью конденсатора емкостью 10 мкФ.
• Используйте короткие проводники на входах ОУ. Если вы применяете для макетирования беспаечные макетные платы, то имейте в виду, что они могут стать причиной появления в схеме паразитных шумов и колебаний. Можно надеяться, что эти проблемы не возникнут при реализации схемы на печатной плате.
• Операционные усилители чувствительны к статическому электричеству. Если микросхема будет повреждена, то ОУ либо просто перестанет работать, либо возникнут непонятные погрешности (например, изменится напряжение смещения или входной ток смещения), которые со временем будут только увеличиваться.

Входные каскады

• Учитывайте диапазон входных напряжений вашего ОУ. Если напряжение на любом из входов усилителя выйдет за допустимые пределы, то на выходе, скорее всего, установится напряжение одной из шин питания.
• Если ваша схема имеет большой коэффициент усиления, не забывайте о напряжении смещения ОУ. Это напряжение усиливается вместе с полезным сигналом и может «забить» полезный сигнал на выходе усилителя.
• Не используйте ОУ со входами типа «rail-to-rail», если в этом нет прямой необходимости. Заметим, что такие ОУ обычно требуются только для буферных усилителей и, в некоторых случаях, для реализации инструментальных усилителей. Если схема имеет усиление, то ограничение выходного сигнала в любом случае наступит до возникновения проблем со входом.

Ширина полосы пропускания ОУ

• Учитывайте ширину полосы пропускания ОУ. Если у вас реализован усилитель с коэффициентом усиления 10, а величина выходного сигнала переменного тока намного меньше ожидаемой, то вам, возможно, следует подыскать усилитель с более широкой полосой пропускания.
• Для обеспечения устойчивости ОУ обычно достаточно установить конденсатор параллельно резистору в цепи обратной связи усилителя. Но это помогает не всегда. Если усилитель теряет устойчивость, быстрый ее расчет укажет проблему и, возможно, подскажет пути ее решения.

Питание операционных усилителей

Если выводы питания не указаны, то считается, что на ОУ идет двухполярное питание +E и -E Вольт. Его также помечают как +U и -U, VCC и VEE, Vc и VE. Чаще всего это +15 и -15 Вольт. Двухполярное питание также называют биполярным питанием. Как это понять – двухполярное питание?

Давайте представим себе батарейку

Читайте также:  Какая надпись должна быть выполнена на счетчике электрической энергии?

Думаю, все вы в курсе, что у батарейки есть “плюс” и есть “минус”. В этом случае “минус” батарейки принимают за ноль, и уже относительно нуля считают напряжение батарейки. В нашем случае напряжение батарейки равняется 1,5 Вольт.

А давайте возьмем еще одну такую батарейку и соединим их последовательно:

Итак, общее напряжение у нас будет 3 Вольта, если брать за ноль минус первой батарейки.

А что если взять на ноль минус второй батарейки и относительно него уже замерять все напряжения?

Вот здесь мы как раз и получили двухполярное питание.

Логарифмирующий преобразователь

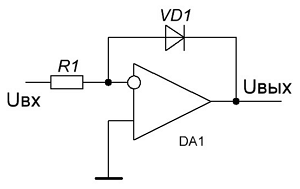

Одной из схем на операционном усилителе, которые нашли применение, является логарифмирующий преобразователь. В данном схеме используется свойство диода или биполярного транзистора. Схема простейшего логарифмического преобразователя представлена ниже

Логарифмирующий преобразователь.

Данная схема находит применение, прежде всего в качестве компрессора сигналов для увеличения динамического диапазона, а так же для выполнения математических функций.

Рассмотрим принцип работы логарифмического преобразователя. Как известно ток, протекающий через диод, описывается следующим выражением

где IO – обратный ток диода,
е – число е, основание натурального логарифма, e ≈ 2,72,
q – заряд электрона,
U – напряжение на диоде,
k – постоянная Больцмана,
T – температура в градусах Кельвина.

При расчётах можно принимать IO ≈ 10-9 А, kT/q = 25 мВ. Таким образом, входной ток данной схемы составит

тогда выходное напряжение

Простейший логарифмический преобразователь практически не используется, так как имеет ряд серьёзных недостатков:

1. Высокая чувствительность к температуре.
2. Диод не обеспечивает достаточной точности преобразования, так как зависимость между падением напряжения и током диода не совсем логарифмическая.

Вследствие этого вместо диодов применяют транзисторы в диодном включении или с заземлённой базой.

Основные характеристики

ОУ, как и другие радиодетали, имеют ТХ, которые можно разделить на типы:

1. Усилительные.
2. Входные.
3. Выходные.
4. Энергетические.
5. Дрейфовые.
6. Частотные.
7. Быстродействие.

Коэффициент усиления является основной характеристикой ОУ. Он характеризуется отношением выходного сигнала ко входному. Его еще называют амплитудной, или передаточной ТХ, которая представлена в виде графиков зависимости. К входным относятся все величины для входа ОУ: Rвх, токи смещения (Iсм) и сдвига (Iвх), дрейф и максимальное входное дифференциальное U (Uдифмакс).
Iсм служит для работы ОУ на входах. Iвх нужен для функционирования входного каскада ОУ. Iвх сдвига — разность Iсм для 2 входных полупроводников ОУ.

Во время построения схем нужно учитывать эти I при подключении резисторов. Если Iвх не учитывать, то это может привести к созданию дифференциального U, которое приведет к некорректной работе ОУ.
Uдифмакс — U, которое подается между входами ОУ. Его величина характеризует исключение повреждения полупроводников каскада дифференциального исполнения.

Для надежной защиты между входами ОУ подключаются встречно-параллельно 2 диода и стабилитрона. Дифференциальное входное R характеризуется R между двумя входами, а синфазное входное R — величина между 2 входами ОУ, которые объединены, и массой (земля). К выходным параметрам ОУ относятся выходное R (Rвых), максимальное выходное U и I. Параметр Rвых должен быть меньшим по значению для обеспечения лучших характеристик усиления.

Для достижения маленького Rвых нужно применять эмиттерный повторитель. Iвых изменяется при помощи коллекторного I. Энергетические ТХ оцениваются максимальной мощностью, которую потребляет ОУ. Причина некорректной работы ОУ — разброс ТХ полупроводников дифференциального усилительного каскада, зависящего от температурных показателей (температурный дрейф). Частотные параметры ОУ являются основными. Они способствуют усилению гармонических и импульсных сигналов (быстродействие).

В ИМС ОУ общего и специального вида включается конденсатор, предотвращающий генерацию высокочастотных сигналов. На частотах с низким значением схемы обладают большим коэффициентом Kу без обратной связи (ОС). При ОС используется неинвертирующее включение. Кроме того, в некоторых случаях, например при изготовлении инвертирующего усилителя, ОС не используется. Кроме того, у ОУ есть динамические характеристики:

1. Скорость нарастания Uвых (СН Uвых).
2. Время установления Uвых (реакция ОУ при скачке U).

Идеальная и реальная модель операционного усилителя

Для того, чтобы понять суть работы ОУ, рассмотрим его идеальную и реальную модели.

1) Входное сопротивление идеального ОУ бесконечно большое.

В реальных ОУ значение входного сопротивления зависит от назначения ОУ (универсальный, видео, прецизионный и т.п.) типа используемых транзисторов и схемотехники входного каскада и может составлять от сотен Ом и до десятков МОм. Типовое значение для ОУ общего применения – несколько МОм.

2) Второе правило вытекает из первого правила. Так как входное сопротивление идеального ОУ бесконечно большое, то входной ток будет равняться нулю.

На самом же деле это допущение вполне справедливо для ОУ с полевыми транзисторами на входе, у которых входные токи могут быть меньше пикоампер. Но есть также ОУ с биполярными транзисторами на входе. Здесь уже входной ток может быть десятки микроампер.

Читайте также:  Как усовершенствовать вентилятор для дома своими руками

3) Выходное сопротивление идеального ОУ равняется нулю.

Это значит, что напряжение на выходе ОУ не будет изменяться при изменении тока нагрузки. В реальных ОУ общего применения выходное сопротивление составляет десятки Ом (обычно 50 Ом). Кроме того, выходное сопротивление зависит от частоты сигнала.

4) Коэффициент усиления в идеальном ОУ бесконечно большой. В реальности он ограничен внутренней схемотехникой ОУ, а выходное напряжение ограничено напряжением питания.

5) Так как коэффициент усиления бесконечно большой, следовательно, разность напряжений между входами идеального ОУ равняется нулю. Иначе если даже потенциал одного входа будет больше или меньше хотя бы на заряд одного электрона, то на выходе будет бесконечно большой потенциал.

6) Коэффициент усиления в идеальном ОУ не зависит от частоты сигнала и постоянен на всех частотах. В реальных ОУ это условие выполняется только для низких частот до какой-либо частоты среза, которая у каждого ОУ индивидуальна. Обычно за частоту среза принимают падение усиления на 3 дБ или до уровня 0,7 от усиления на нулевой частоте (постоянный ток).

Схема простейшего ОУ на транзисторах выглядит примерно вот так:

Что будет на выходе ОУ, если на обоих входах будет ноль вольт?

Итак, мы рассмотрели случай, когда напряжение на входах может различаться. Но что будет, если они будут равны? Что нам покажет Proteus в этом случае? Хм, показал +Uпит.

А что покажет Falstad? Ноль Вольт.

Кому верить? Никому! В реале, такое сделать невозможно, чтобы на два входа загнать абсолютно равные напряжения. Поэтому такое состояние ОУ будет неустойчивым и значения на выходе могут принимать  значения или -E Вольт, или +E Вольт.

Давайте подадим синусоидальный сигнал амплитудой в 1 Вольт и частотой в 1 килоГерц на НЕинвертирующий вход, а инвертирующий посадим на землю, то есть на ноль.

Смотрим, что имеем на виртуальном осциллографе:

Что можно сказать в этом случае? Когда синусоидальный сигнал находится в отрицательной области, на выходе ОУ у нас -Uпит, а когда синусоидальный сигнал находится в положительной области, то и на выходе имеем +Uпит.

Как это работает? — Однополярное питание ОУ и отрицательное напряжение

Обратились недавно ко мне с вопросом. Есть схема с операционным усилителем. ОУ питается однополярным положительным напряжением. Но в схеме присутствует отрицательное напряжение, которое через резисторы подается на на вход ОУ. Вопрос: как и почему оно работает? Разве для работы с отрицательными напряжениями не надо ли питать операционник от двуполярного источника напряжения?

Давайте разбираться вместе.

Вот те самые схемы:

Рис. 1. Схема №1

Рис. 2. Схема №2

Судя по всему, схемы с РадиоКота, но сами статьи не нашел.

Первая — источник высокого отрицательного напряжения для питания ФЭУ, вторая — предварительный усилитель того самого ФЭУ.

Рассмотрим первую. Интересующий нас участок выглядит так:

Рис. 3. Упрощенная обвязка ОУ из рис. 1

Здесь ОУ работает как инвертирующий усилитель с коэффициентом усиления меньше единицы. На вход -HV подается высокое отрицательное напряжение. На выходе OUT получаем положительный потенциал, по величине пропорциональный входному напряжению.

Работает схема следующим образом. На вход -HV подается высокое отрицательное напряжение. Через резистор R2 оно поступает на отрицательный вход ОУ. Так как положительный вход операционника подключен к земле, ОУ через резистор обратной связи R1 будет компенсировать отрицательное напряжение положительным, тем самым сохранять на отрицательном входе нулевой потенциал. То есть, как только на отрицательном входе напряжение провалится ниже нуля, ОУ его снова вернет в ноль через резистор R1. Таким образом, на обоих входах операционного усилителя напряжение всегда будет находиться в окрестности нуля вольт.

Вопрос только вызывает то, что для срабатывания обратной связи операционник должен зафиксировать небольшой провал в отрицательную область, а как он это сделает, если он питается только положительным напряжением?

На это можно ответить коротко: Да ни как! Схема в данном виде является нерабочей, уж не знаю как оно заработало у автора, но у человека, который ее собирал, ни чего не получилось. Выйти из положения можно внеся небольшое изменение в конструкцию:

Читайте также:  Мощный лазер своими руками за один вечер

Рис. 4. Модернизированная схема №1

Положительный вход ОУ с помощью делителя R3-R4 мы немного «приподнимаем» над потенциалом земли. В этом случае операционник следит за провалом напряжения на отрицательным входе уже не ниже уровня земли, а ниже небольшого смещения, которое всегда больше нуля. В таком виде схема уже является жизнеспособной.

Данный прием как раз и реализован во второй схеме (рис. 2). Вот ее часть:

Рис. 5. Зарядочувствительный усилитель ФЭУ

Это так называемый зарядочувствительный усилитель, или инверсный интегратор тока. Вход Anode подключается к аноду ФЭУ, который является источником отрицательного тока (не напряжения!!!). При регистрации кванта света, на выходе OUT получаем импульс напряжения положительной полярности.

Вот и все. Как видите, даже если схема работает с отрицательными напряжениями, в некоторых случаях совсем не обязательно операционные усилители в ней питать двуполярным напряжением.

Принцип работы операционного усилителя

Давайте рассмотрим, как работает ОУ

Принцип работы ОУ очень прост. Он сравнивает два напряжения и на выходе уже выдает отрицательный, либо положительный потенциал питания. Все зависит от того, на каком входе потенциал больше. Если потенциал на НЕинвертирующем входе U1 больше, чем на инвертирующем U2, то на выходе будет +Uпит, если же на инвертирующем входе U2 потенциал будет больше, чем на НЕинвертирующем U1, то на выходе будет -Uпит. Вот и весь принцип ;-).

Давайте рассмотрим этот принцип в симуляторе Proteus. Для этого выберем самый простой и распространенный операционный усилитель LM358 (аналоги 1040УД1, 1053УД2, 1401УД5) и соберем примитивную схему, показывающую принцип работы

Подадим на НЕинвертирующий вход 2 Вольта, а на инвертирующий вход 1 Вольт. Так как на НЕинвертирующем входе потенциал больше, то следовательно, на выходе мы должны получить +Uпит. Мы получили 13,5 Вольт, что близко к этому значению

Но почему не 15 Вольт? Виновата во всем сама внутренняя схемотехника ОУ. Максимальное значение ОУ не всегда может равняться положительному либо отрицательному напряжению питания. Оно может отклоняться от 0,5 и до 1,5 Вольт в зависимости от типа ОУ.

Но, как говорится, в семье не без уродов, и поэтому на рынке уже давно появились ОУ, которые могут выдавать на выходе допустимое напряжение питания, то есть в нашем случае это значения, близкие к +15 и -15 Вольтам. Такая фишка называется Rail-to-Rail, что в дословном переводе с англ. “от рельса до рельса”, а на языке электроники “от одной шины питания и до другой”.

Давайте теперь на инвертирующий вход подадим потенциал больше, чем на НЕинвертирущий. На инвертирующий подаем 2 Вольта, а на НЕинвертирующий подаем 1 Вольт:

Как вы видите, в данный момент выход “лег” на -Uпит, так как на инвертирующем входе потенциал был больше, чем на НЕинвертирующем.

Чтобы не качать лишний раз программный комплекс Proteus, можно в онлайне с помощью программы Falstad сэмулировать работу идеального ОУ. Для этого выбираем вкладку Circuits—Op-Amps—>OpAmp. В результате на вашем экране появится вот такая схемка:

На правой панели управления увидите бегунки для добавления напряжения на входы ОУ и уже можете визуально увидеть, что получится на выходе ОУ при изменении напряжения на входах.
