Гриндер своими руками (шлифовальный станок): чертежи, изготовление

Видео: ленточный гриндер своими руками из хлама

Или еще вариант, как сделать гриндер попрочнее и повыносливее из металлолома:

Видео: гриндер из металлолома

Подготовка чертежа для станка

Следующий шаг – это подготовка чертежа гриндера своими руками. При желании мастер может найти готовые план-проекты, которые на сегодняшний день находятся в свободном доступе. На самостоятельных схемах отображают следующие параметры:

1. Размеры и вид целой конструкции в двух проекциях.
2. Размеры и вид деталей (роликов, каркаса, на котором расположена шлифовальная лента, ложе для привода, расположение крепежей).

Процесс изготовления частей и сборки гриндера

Корпус изготавливаем из пяти частей, вырезанных из ДСП, и скрепляем мебельными винтами. Его габариты определяются конкретным двигателем, и мы их приводить не будем.
Агрегат создаем на основе коллекторного двигателя от стиралки-автомата с 14 тысячами об. / мин. Подключаем его к сети через регулятор напряжения для управления вращением.
Крепим его двумя винтами на колодках. Он имеет вход на 220 В и два выхода на двигатель, на котором имеются клеммы для подключения множества проводов: к статору, щеткам якоря, датчику Холла, тахогенератору и т. д.
Для правильного подключения находим по два провода от статора и щеток ротора. Соединяем вместе по одному проводу от статора и щеток якоря. Другую пару проводов подсоединяем к регулятору напряжения. До регулятора устанавливаем переключатель. На этом электрическое подключение завершается.
Упор для наждачной ленты выполняем из монтажного уголка, края которого закругляем для исключения зацепа замка ленты.
Прямоугольную поверхность подручника вырезаем из листового металла и приклеиваем к ДСП. Диаметр крепежных отверстий выполняем несколько больше, чем нужно для болтов. Это нужно для регулировки угла между упором и подручником.
Ведущий ролик делаем из двух пропиленовых труб диаметром 20 и 32 мм.
Большую трубу выбираем с внутренним диаметром также равным 20 мм. Соединить трубы можно двумя способами: склеиванием или сплавлением.
Используем второй способ. Для этого достаточно при вращении ролика прижать к его торцу деревянный брусок.
В результате выделяемого тепла трубы сплавляются намертво.
Дополнительно во внутреннее отверстие двойной трубы вставляем трубочку, выгнутую из жести.
Всю эту конструкцию набиваем на шлицевой вал двигателя. Соединение получилось надежным при минимальном биении.
Для ведомого ролика подбираем два подшипника и в зависимости от наружного диаметра – полипропиленовую трубу с точно таким же внутренним размером.
Если он окажется меньше, то его можно рассверлить дрелью с перьевым сверлом нужного диаметра.

Подшипники распираем стальной трубкой для снятия боковой нагрузки. На внутренний конец ролика насаживаем кольцо, вырезанное из муфты того же размера, которая будет служить упором.

Собираем на шпильке получившийся узел и прикручиваем, используя шайбы и гайки, к основе.
Диаметры отверстий в корпусе выполняем больше, чем это нужно для шпильки. Такое решение позволит регулировать и натягивать наждачную ленту.

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.

Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:

Самодельный дисковый гриндер

«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер, см. след. ролик.

Видео: самодельный торцевой гриндер

Разница между дисковым и ленточным гриндером не только в возможностях использования. Если взять обычные домашние поделки, то для дискового гриндера хватит мощности привода в 250-300 Вт на валу. Для мелких деревянных деталей – и 150-170 Вт. Это мотор от старой стиральной машины, прямая (обычная) дрель или шуруповерт. А вот для ленточного гриндера понадобится движок от 450-500 Вт: трехфазный с батареями пусковых и рабочих конденсаторов. Если предполагается обрабатывать крупногабарит, то мощность мотора – от 1-1,2 кВт. Причем батареи конденсаторов для того и другого обойдутся ненамного дешевле самого движка.

Примечание: привод мощностью 100-200 Вт задействует ленточный мини-гриндер (см. далее) для точной правки ножей, шлифовки/полировки ювелирных изделий и т.п.

Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.

Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Поскольку ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на порядок ниже, чем, скажем, в токарном станке, держатель дрели для него возможно сделать из твердого дерева, фанеры, ДСП, МДФ, справа на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель весьма желательно использовать без ударного механизма и со стальной обечайкой на шейке (под установку передней рукоятки).

Муфта

Для переходной муфты понадобится отрезок стального прута (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута должна быть достаточна для надежного зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Такая муфта полностью парирует расцентровку привода и ведомого вала до 1-1,5 мм.

Ленточный гриндер: главные преимущества и недостатки

Любое оборудование, используемое в домашних или же профессиональных мастерских, имеет свои плюсы и минусы. Подобные станки также не являются исключением из правил. Первое и, пожалуй, наиболее существенное достоинство гриндера заключается в его универсальности. Некоторые модели способны использоваться для большого количества задач, например, как гриндер от Чапая.

Еще одно достоинство подобного оборудования является следствием его конструкции. Речь идет о том, что во время шлифовки рабочая зона не перегревается. Повышение температуры – недостаток, свойственный большинству шлифовальных агрегатов. Умеренный нагрев достигается за счет габаритов рабочего элемента (шкива). Размеры круга способствуют его охлаждению при движении вне рабочей точки.

Все поверхности такого настольного станка являются отшлифованными, что тоже считается серьезным преимуществом. Данная характеристика делает его эксплуатацию максимально простой и удобной. Ленточные шлифовальные гриндеры имеют плавный ход, что позволяет равномерно обрабатывать металлические детали и изделия из других материалов.

Главное преимущество ленточного гриндера – это его универсальность

Оборудование, изготовленное промышленным способом, отличается высокой точностью расположения роликов. За счет этого снижается вероятность перекоса абразивной ленты в процессе движения шкива вокруг своей оси.

Минусом любого заводского гриндера, безусловно, является его стоимость, которая далека от демократичной. Однако сегодня существует возможность приобретения сборного комплекта, в состав которого входят все необходимые детали (кроме двигателя). Одним из наиболее популярных наборов является ленточный гриндер «Мастак», цена которого составляет всего 7 тыс. руб.

И, наконец, стоит отметить особую конструкцию прижимной площадки. Настольные станки такого типа предназначены для обработки деталей, которые отличаются не только по материалу, но и по форме.

Обзор моделей и цен

Если вы хотите приобрести готовый станок, предлагаем вам изучить цены на самые популярные из них.

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей дополнительной оснасткой (колесо, контуровка), которая идёт в комплекте.

Внешний вид гриндера «Левша»

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм. Особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

Стоимость модели от 6000 рублейГриндер-точило «Кратон» BG 14-05

Станок шлифовальный ЗУБР ЗШС-330

Характеристики: тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762 мм × 25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин. Стоимость – 5490 рублей.

Станок шлифовальный ЗУБР ЗШС-330Станок шлифовальный ЗУБР ЗШС-330

Точило METABO DS 125

Характеристики: тип точила — со шлифовальной лентой; круг — 125 мм × 20 мм × 20 мм; диаметр круга — 125 мм; толщина круга — 20 мм; посадочный диаметр – 20 мм; обороты – 2980 об/мин; мощность — 200 Вт. Стоимость модели — 7679 рублей.

Точило METABO DS 125Точило METABO DS 125

Если у вас есть опыт создания ручных гриндеров, расскажите о нём читателям нашего он-лайн журнала. Как вы думаете, стоит ли выполнять работы по сборке таких агрегатов, либо лучше купить готовую конструкцию.

0Обсудить
Предыдущая Бытовая техникаНовое поколение стиральных машин Beko (Беко): инновационные опции по бюджетной стоимости Следующая Бытовая техникаКак правильно выбирать посуду для индукционных плит: обзор лучших производителей и популярных моделей Подписывайтесь   на наш канал в Яндекс.Дзен, чтобы ничего не пропустить!Понравилась статья? Сохраните, чтобы не потерять!

• VKontakte
• Odnoklassniki
• Facebook
• Twitter

Евгений Тарасевич

Лента все же лучше

Ленточный гриндер позволяет делать все то же, что и дисковый, и многое другое. Поэтому далее мы сосредоточимся на том, как своими руками сделать именно ленточный шлифовальный станок. Любители, ориентируясь на промышленные образцы, делают гриндеры порой весьма замысловатые, см. рис.:

Самодельные ленточные шлифовальные станки

И это оправдано: конструкция и кинематика ленточного гриндера весьма пластичны, что позволяет с успехом использовать подручные материалы и старый металлохлам. Нужно только соблюдать 3 принципа:

1. Не делайте так, как на втором слева фото рис.: лента абразивной стороной должна касаться только обрабатываемой детали. Иначе абразив съест и обводные ролики, и себя. Точность и чистота обработки на протяжении одной рабочей операции окажутся непредсказуемыми;
2. Конструкция станка должна обеспечивать равномерное натяжение ленты независимо от характера производимой операции;
3. Скорость движения ленты должна соответствовать характеру производимой операции.

Кинематика и конструкция

Как сказано выше, конструкций гриндеров существует множество. Соображая, из чего бы и как соорудить гриндер себе, лучше ориентироваться на промышленные образцы, предназначенные полностью механизированной для точной и чистой шлифовки крупногабаритных профилированных деталей: раз «шкурит» как надо лопасть пропеллера самолета или ветродвигателя, то и с любой другой работой справится.

Кинематические схемы гриндеров указанного назначения даны на рис.:

Основные кинематические схемы ленточных шлифоавльных станков (гриндеров)

Поз. А – самая сложная и совершенная, с тремя коромыслами. Если длина коромысла натяжного ролика прим. в 2 раза меньше, чем рабочего, то, регулируя натяжение пружин, можно добиться равномерного натяжения ленты при ходе рабочего коромысла на 20-30 градусов вверх и вниз. Наклоном обводного коромысла, во-первых, станок перенастраивается под ленты разной длины. Во-вторых, таким же образом можно оперативно менять натяжение ленты для разных операций. Рабочей ветвью ленты может быть любая, кроме сбегающей с ведущего шкива до натяжного ролика, т.е. гриндер с 3-мя коромыслами одновременно и горизонтальный, и вертикальный.

Схема с соосно качающимся коромыслом (поз. 2) проще, дешевле и по точности обработки не уступает предыдущей, если длина коромысла между осями – не менее 3-х поперечников обрабатываемой детали. Чтобы на сбить профиль шлифовкой, ход коромысла ограничивают упорами в пределах 10 градусов вверх-вниз. Прижим ленты к детали чаще всего гравитационный, под весом коромысла с обводным шкивом. Натяжение ленты возможно в некоторых пределах оперативно менять, подтянув коромысло вверх слабой регулируемой пружиной, отчасти компенсирующей его тяжесть. Гриндер данной схемы может работать как шлифовальный для мелких деталей с придвижного столика. В таком случае коромысло жестко фиксируется горизонтально, а рабочей поверхностью ленты будет обегающая обводной шкив. По схеме с соосным коромыслом сделан, напр., достаточно популярный гриндер BTS50. Недостатки схемы, во-первых, технологически сложный соосный с ведущим валом шарнир коромысла. Во-вторых, необходимость в эластичной ленте: если сделать обводной шкив скользящим подпружиненным, точность обработки падает. Этот недостаток при обработке мелких деталей полностью устраняется дополнительным натяжным роликом, см. далее.

Схема с одним несоосным коромыслом в промышленности используется довольно редко, т.к. в принципе не позволяет добиться равномерного натяжения ленты. Однако дает точность, вполне достаточную в домашних условиях и позволяет построить очень неплохой простой гриндер.

Что на что годится

Теперь посмотрим, что возможно «выжать» из той или иной схемы с точки зрения мастера-любителя. А потом попробуем разобраться, как бы самому сделать ленту для гриндера и обойтись без заказных точеных деталей.

3 коромысла

Грамотные любители свои гриндеры строят как раз по схеме с 3-мя коромыслами, слева на рис. ниже. Лопасти пропеллеров шлифуют далеко не все, но в этом случае действует другое достоинство данной схемы: если гриндер используется как вертикальный, то рабочая ветвь ленты – упругая. Это позволяет умелому мастеру, допустим, наводить режущие кромки и лезвия буквально с микронной точностью.

Самодельные и промышленного изготовления ленточные гриндеры

В промышленных гриндерах для домашнего пользования схема с 3-мя коромыслами применяется также широко (в центре) по тем же причинам. Повторение их самостоятельно в большинстве случаев вполне возможно. Напр., чертежи популярного за рубежом гриндера KMG можно скачать по ссылке.

Размеры, правда, дюймовые – машинка американская. Для привода в любом случае возможно использовать угловую дрель-болгарку (справа на рис., вполне подходит по мощности) с самодельным шкивом и роликами, см. далее.

Примечание: если будете делать стационарный привод, постарайтесь раздобыть асинхронный мотор на 2-3 скорости от негодной стиралки с горизонтальным баком. Его преимущество – небольшие обороты. Это дает возможность сделать ведущий шкив большого диаметра и тем самым исключить проскальзывание ленты. Проскок ленты в работе – почти наверняка испорченная деталь. Большинство стиралок с 2-3 скоростными асинхронными моторами на 220 В – испанские. Мощности на валу – 600-1000 Вт. Если набредете на такую, не забудьте и о штатной фазосдвигающей конденсаторной батарее.

Соосное коромысло

В чистом виде гриндеры с соосным коромыслом любители не делают. Соосный шарнир штука сложная, эластичную ленту самому не сделать, а покупная стоит дорого. Гриндеры с соосным коромыслом дома используют чаще всего в варианте для мелких точных работ со столика, т.е. с жестко закрепленным горизонтальным коромыслом. Но тогда и надобность в коромысле как таковом отпадает.

Примером может служить мини гриндер, чертежи которого даны на рис.:

Чертежи мини-гриндера для мелких точных работ

Его особенности, во-первых, накладная постель для ленты (поз. 7), что значительно расширяет возможности использования. Напр., железка рубанка правится на этом гриндере с угловым упором буквально сама по себе. В данном случае гриндер работает, если можно так выразиться, как самодвижущийся оселок (наждачный брусок). Убрав постель, получим гриндер с упругой лентой для точной шлифовки/полировки округлых мелких деталей. Во-вторых, натяжной вал (поз. 12). Зажав его с пазу гайками, получим относительно фиксированное натяжение ленты для работы с постелью. А отпустив гайки, переводим гриндер в режим гравитационного натяжения ленты для тонких работ. Привод – не обязательно через шкив (поз. 11). Можно закрутить прямо за хвостовик ведущего вала (поз. 16) от дрели через переходную муфту, см. выше.

Специализированный инструментальный гриндер (напр., для наведения и правки токарных резцов) вообще теряет всякое подобие исходной схеме. Мотор для него берут высокооборотный (мощности 200-300 Вт хватит). Ведущий шкив, соответственно, малого диаметра. Обводной шкив, наоборот, делают побольше и потяжелее, для инерции. Все это вместе позволяет уменьшить биения ленты. Натяжной ролик с той же целью, плюс для большей равномерности натяжения ленты, отводят подальше и подпружинивают длинной не очень сильной пружиной. Как сделать гриндер для обработки резцов, см. в ролике ниже.

Одно коромысло

В любительской практике гриндеры с несоосным коромыслом хороши тем, что для них вообще не нужны точные детали. Напр., шарниры можно делать из карточных петель. В то же время точность обработки остается достаточной для обычных любительских запросов.

Исходную схему в данном случае тоже модифицируют: коромысло поворачивают на 90 градусов, относят вверх и подпружинивают, слева на рис. Получается простой вертикальный гриндер. И, что немаловажно – без проблем работающий с самодельной нерастяжимой лентой. Обеспечивать натяжение ленты может пружина как растяжения (в центре), так и сжатия. Сила ее не суть как важна, лишь бы лента в процессе работы не прогибалась чрезмерно. Никаких регулировок на время пользования не требуется.

Как устроен простой вертикальный гриндер

Особенности конструкции гриндера своими руками: фото

Рекомендуется принять во внимание все нюансы конструкции заводских устройств. Это позволит изготовить максимально эффективный шлифовальный настольный станок. Стандартная комплектация прибора такого типа включает в себя опорный столик. Помимо основного предназначения, данная поверхность выполняет еще одну вспомогательную функцию: используется для фиксации обрабатываемой заготовки.

В заводских аппаратах такой столик может поворачиваться относительно одной оси. Угол поворота, как правило, равен 90°. Это дает возможность шлифовки двух плоскостей заготовки (расположенных перпендикулярно) без изменения положения детали, зафиксированной на поворотной поверхности. При сборке простого гриндера своими руками можно сделать статичный столик. Это значительно упростит сборку, однако готовый агрегат будет обладать меньшей функциональностью.

Существуют и другие, не менее важные детали, которые входят в конструкцию подобных станков. Рассмотрим, какие еще конструктивные элементы в обязательном порядке должен иметь любой гриндер, используемый для шлифовки заготовок из разных материалов:

• катки;
• основание;

Главная задача в изготовлении гриндера – найти мощный мотор, который необходимо будет снабдить приводом

• лента;
• натяжной механизм;
• защитная стенка.

Все эти детали довольно просто изготовить своими руками. Ленточная шлифовальная машина во время работы может производить пыль или искры. Это зависит от материала детали, обрабатываемой на таком станке. Из-за этого опытные мастера настоятельно рекомендуют пользоваться специальными очками. Кроме того, рекомендуется организовать защитную стенку, для изготовления которой применяется акриловое стекло.

Переносные агрегаты укомплектовываются корпусом, выполненным из стали. Стойка гриндера должна иметь отверстия, которые необходимы для фиксации аппарата на деревянной поверхности (посредством болтов). При выборе ленты стоит учесть, что ее длина зависит от мощности агрегата (и наоборот). Чем выше данный показатель, тем, соответственно, более мощным должен быть привод.

Изготовление собственными силами

Для самостоятельно изготовления такого прибора нужно провести подготовительные работы. Они состоят в следующем:

• Разработать конструкцию гриндера. Чертежи с размерами готовятся самостоятельно или под заказ. После этого будет понятно, какие потребуются материалы.
• Подготавливаются электрический лобзик, болгарка, дрель.
• Токарный станок для изготовления некоторых деталей. В его отсутствие придется воспользоваться услугами токаря.

При составлении проекта лучше предусмотреть конструкцию, на которой можно было бы проводить обработку детали в горизонтальном и вертикальном направлении.

Особенности выбора ленты

Важной задачей является подбор ленты. В зависимости от ее ширины на самодельном гриндере можно будет обрабатывать детали определенных габаритов

Обращается внимание на степень ее зернистости. Размерный ряд по длине ленты имеет такие величины: 610, 915, 1230, 1600, 1830

Ширина ленты бывает 50 и 100 мм. При этом она должна отвечать следующим характеристикам:

• иметь тканевую, эластичную основу;
• способность выдерживать скорости до 1500 об/мин;
• иметь абразивную стойкость;
• выдерживать относительное удлинение без разрывов 10−15%;
• не нагреваться при длительной работе.

Следует учитывать, что короткие ленты быстро нагреваются, а длинные требую увеличения габаритов станка. Нельзя допускать, чтобы они были составными. В процессе работы в месте состыковки они растягиваются, что может привести к опасному разрыву.

Прочность ленты должна соответствовать величине 800−900 МПа. При этом удельные усилия шлифование не должны превышать 0,8 кг/см2. Перед применением лента вывешивается в течение 48 часов на цилиндре. За это время происходит ее естественное удлинение.

Основание и ролики аппарата

Для надежности конструкции выбирается толщина металла 12 мм. Основание может быть изготовлено при помощи болтовых соединений. Однако наличие отверстий ослабляет конструкцию, поэтому лучше сделать ее сварной.

При вытачивании роликов важно обратить внимание на шероховатость поверхности. Ее величина должна соответствовать Ra 1,25. Если класс обработки будет ниже, то это поведет за собой быстрый износ ленты

Если класс обработки будет ниже, то это поведет за собой быстрый износ ленты.

https://youtube.com/watch?v=DPBsAYqByVY

Изготавливаются они из дюралюминия или титана. В случае использования стали потребуется делать выборки для облегчения. Исключение составляет ролик вала двигателя. Он точится только из стали, потому что на него идет основная нагрузка. Для стандартного станка диаметр составляет 150 мм. Натяжной ролик имеет размер 100 мм и 2 оставшихся по 70 мм.

Располагаться все 4 вращающиеся детали должны строго в одной линии. Каждая из них делается бочкообразного типа со скосом 1- 2 мм. Это необходимо для того, чтобы исключить соскальзывание ленты.

Привод для самодельного устройства

Какой бы ни был размер станка, привод побирается мощностью не ниже, чем 1,2−1,5 кВт. Лучше, чтобы приспособление работало от сети 220 Вт. При подключении к трехфазному устройству требуется наличие конденсатора. Это приведет к потере мощности на 30%. Для качественного выполнения работ подбирается электродвигатель с высокими оборотами. Их величина должна составлять не ниже чем 1200 об / мин.

Устанавливается он в передней части и имеет консольное крепление. Не стоит применять двигатель от старой стиральной машины. При работе на него сыпется много пыли, поэтому его корпус должен быть закрытым и хорошо обдуваться.

Изготовление гриндера своими руками процесс сложный. Не все операции можно провести самостоятельно. Иногда придется воспользоваться услугами токаря и фрезеровщика. Однако в итоге получится станок, на котором можно будет обрабатывать детали, выполненные из любого материала. К тому же на таком приспособлении имеется возможность вести заточные работы для режущего инструмента.

https://youtube.com/watch?v=GwylmVI7PG8

Расходники и детали

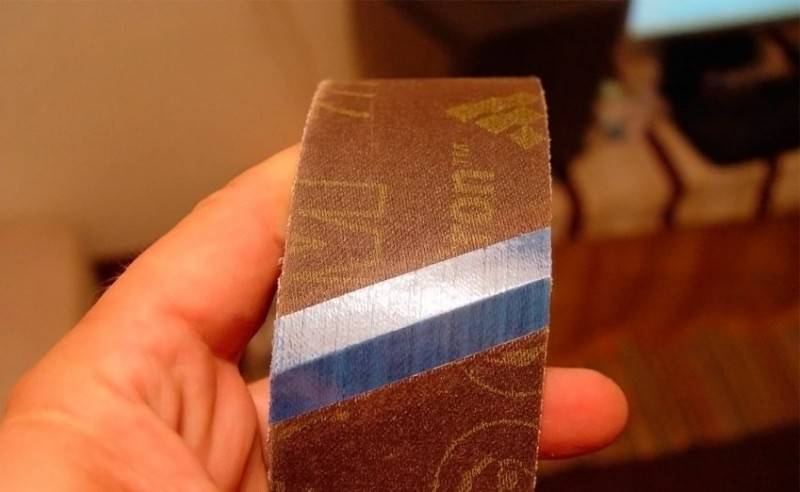

Единственный расходный материал для ленточного гриндера – лента (не считая смазки для подшипников и шарниров. Ленту можно заказать нужной длины (см. в конце), но можно сделать и самостоятельно из наждачной шкурки на текстильной основе. Весьма желательно – гибкой, непропитанной. В целом процедура изготовления ленты для гриндера своими руками такова:

• Отрезаем заготовку – полосу нужной длины и ширины.
• Готовим оправку (не обязательно круглую) длины по образующей немного меньше длины ленты.
• Обводим оправку заготовкой изнанкой наружу.
• Подводим концы заготовки точно встык и надежно закрепляем.
• Кладем на стык обломок клеящего стерженька для термоклеевого пистолета.
• Греем строительным феном, пока клей не расплавится.
• Накладываем на стык латку из тонкой ткани.
• Прижимаем чем-то жестким через тефлоновую пленку, пока клей не застынет.

Тут есть три существенных момента. Первый – вместо ткани на латку использовать шероховатую пленку из ПЭТ толщиной 25-50 мкм (продается). Она очень прочна, а попробуйте-ка провести пальцем по бутылке из ПЭТ. Не очень-то скользко? Шероховатую ПЭТ-пленку под натяжением не протянешь и по полированному металлу. И вместо латки лучше заклеить изнанку ленты сплошной полосой пленки ПЭТ с нахлестом на 2-3 см. Биение ленты будет не больше 0,05-0,1 мм. Это меньше, чем от тончайшего миткаля и даже меньше, чем погрешность толщины шкурки-заготовки.

Второй – готовую ленту заправьте в станок и шлифаните ею без сильного нажима что-то непотребное. Рубчик на шве слижется, и лента станет не хуже фирменной.

Но самое главное – по эластичности лучший клей для склеивания ленты гриндера не дорогой и сложный в использовании термо- или монтажный, а обычный ПВА. Если же лента оклеена подкладкой по всей длине изнанки, то и ее прочности на ПВА хватит с избытком. Как слеить ленту для гриндера ПВА, см. ролик

Видео: склеивание ленты для гриндера клеем ПВА

Шкив

Образующая (боковая поверхность в разрезе) ведущего шкива гриндера должна быть прямолинейной. Если использовать шкив-бочку, то лента изогнется корытом по всей длине. Не допускают ее сползания ролики, см. далее, а вот образующая шкива должна быть прямой.

Шкив для гриндера, не предназначенного для особо точных работ, во-первых, не обязательно должен быть точеным. В схеме с 3-мя коромыслами биение ленты от его расцентровки погаснет на роликах, прежде чем дойдет до рабочей ветви. В простом вертикальном гриндере биение ленты в достаточной степени погасит натяжная пружина. Поэтому шкив для гриндера вполне возможно сделать без станка, см. видео:

Видео: ведущее колесо на гриндер без токарного станка

Второе – шкив, ролики и вообще все детали домашнего гриндера вполне допустимо делать из фанеры. На производстве это, безусловно, не вариант, даже если фанерный гриндер предложат даром с доплатой: шлифовщику зарплата нужна, а деревянный гриндер в цеху полностью износится, прежде чем окупит ее и себя. Но вы-то дома не будете гонять гриндер день изо дня в 3 смены. А по фанерному шкиву никакая лента не проскальзывает. В т.ч. самодельная. Так что  можете смело делать шкив гриндера из фанеры:

Видео: шкив для гриндера из фанеры

Гораздо важнее правильно рассчитать диаметр шкива по оборотам мотора и требуемой скорости движения ленты. Слишком медленно бегущая лента будет рвать обрабатываемый материал; слишком быстрая – сама сотрется, толком ничего не обработав. В каком случае какая скорость ленты нужна это особый разговор, и очень непростой. В общем, чем мельче абразив и тверже обрабатываемый материал, тем быстрее должна двигаться лента. Как зависит скорость ленты от диаметра шкива и оборотов мотора, см. рис.:

Таблица расчета скорости движения ленты гриндера по диаметру шкива и оборотам мотора

К счастью, для большинства пар абразив-материал допустимые пределы скорости движения ленты довольно широки, поэтому шкив для гриндера можно подобрать проще:

Видео: какое колесо нужно для ленточного гриндера

Ролики

Ролики гриндера, как ни странно на первый взгляд, самые ответственные его детали. Именно ролики удерживают ленту от сползания и обеспечивают ее равномерное натяжение по ширине. Причем ролик в кинематике может быть всего один, см. напр., видео выше о гриндере для резцов. Справятся с такой задачей только ролики-бочонки, см. ниже. Но «корыто» ленты после любого ролика должно распрямиться, прежде чем дойдет до рабочей зоны.

Ролики с ребордами (бортиками, закраинами) ленту не удержат. Дело тут не только и не столько с перекосе осей роликов: лента гриндера, в отличие от приводного ремня, должна выдерживать, не сползая, нагрузки от обрабатываемых деталей. Если сделать ролики с ребордами, то, чуть прикоснулся чем-то к ленте, она наползет на реборду. В гриндере нужно применять ролики-бочонки Тип 3 (выделено красным слева на рис.).

Какими должны быть ролики для гриндера

Там же даны размеры роликов Тип 3. Диаметр роликов желательно брать не более 0,5 ширины ленты (чтобы «корыто» не ушло далеко), но не менее 20 мм стальных точеных и не менее 35-40 мм фанерных. Натяжной ролик (вероятность сползания ленты с него наибольшая), если с него не сходит рабочая ветвь ленты, может быть диаметром 0,7-1,2 ее ширины. Фанерные ролики делаются в виде толстой обечайки, в которую запрессовывается подшипник; затем ролик насаживается на ось (в центре на рис.) и обрабатывается вчистую, см. напр. след. видео:

Видео: ролик-бочка для гриндера

Выточить ролик-бочку профиля точно по ГОСТ может и на станке не всякий токарь. Между тем есть способ сделать ролики для гриндера без существенных затруднений. Выручит все тот же садовый армированный ПВХ шланг, справа на рис. ранее. На заготовку ролика с прямой образующей туго натягивают его отрезок и обрезают с запасом по краям в толщину стенки шланга. Получается ролик со сложным профилем образующей, еще лучше удерживающий ленту и дающий меншее ее «корыто». Не верите? Постарайтесь попасть на кладбище самолетов или ракет и покопаться в них. Вы найдете ролики с точно таким же профилем образующей. Просто в массовое производство роликов сложного профиля гораздо дороже, чем бочек Тип 3.

Самодельный станок из дрели

Гриндер, изготовленный своими руками, в простом варианте представляет собой барабанные валы, приводимые в движение валом двигателя посредством всё той же шлифовальной ленты. Такой станок пригоден для работ по дереву, обладает относительно маленькими размерами, простой в сборке.

Действующий механизм – дрель с патроном, снимать который не обязательно. Ему по силам заточка небольших инструментов – от ножниц до свёрл. Но, к примеру, заточить дисковый нож для разрезающего вального станка возможно лишь на более мощном устройстве, потребляющем от киловатта.

Чтобы изготовить «дрельный» станок, сделайте следующее.

• Подготовьте раму станка. Она собирается из деревянных брусков. Один из брусков содержит полукруглое углубление, позволяющее зафиксировать корпус дрели. Два других применяются для ручки. С одной стороны крепления для ручки ставится переключатель скорости мотора. Он присоединяется к внутренним проводам, идущим от розетки и от двигателя.
• Закрепите дрель с помощью сквозной шпильки, используя гайки, прессующие и пружинящие шайбы. Передняя часть корпуса прижимается при помощи хомута и саморезов.
• Чтобы закрыть двигатель и редуктор дрели от пыли и частиц краски, разлетающихся в процессе обработки заготовок, используйте пластиковый кожух. Его изготавливают из профильного материала ПВХ или из пластиковой бутылки.
• Чтобы изготовить натяжитель ленты, используйте алюминиевые заготовки с отверстиями для монтажа ролика.
• Ролик собирается из подшипников для мотоцикла, болта и колец подходящего диаметра.
• Наденьте подшипники на ролик. При несовпадении диаметров примените изоленту.
• Ведущим валом станка является патрон дрели. Для удержания ленты на валу последний оклеивают резиной, к примеру, от пробитой камеры автомобиля или мотоцикла.
• Подставкой для дрели служит фрагмент доски с углублением по форме рамы. Зафиксируйте эту подложку для дрели, используя саморезы.

Ленточный гриндер готов к работе, проверьте его в действии.

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

• размеры гриндера;
• назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Как сделать гриндер из дрели

Потребность в шлифовке деревянных и металлических изделий возникает не так уж и редко. Но покупка фабричного гриндера, как правило, экономически невыгодна, а делать стационарную установку для небольших объемов эпизодических работ кажется нецелесообразным.

Поэтому народные умельцы довольно часто используют простые по своей конструкции варианты гриндеров с приводом от ручного электроинструмента. Обычно их изготавливают из подручных материалов, в качестве которых нередко выступают дерево, пластик и фанера.

Создание гриндера из дрели

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру.

Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер).

Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.
