Виды устройств ДМВ-Т2 для качественного приема эфирного телевидения

Посмотреть телевизор на цифровом сигнале DVB-T2 на даче с использованием стандартной комнатной антенны у вас, скорей всего, не получится. Здесь потребуется цифровая же антенна. Однако следует знать, что как таковых «цифровых» антенн не бывает. А существуют:

• антенны эфирные;
• антенные усилители;
• коаксиальные кабели.

Так вот если на коаксиальном антенном кабеле присутствует плата согласования сигнала (симметризатор), то перед вами пассивный вариант антенны. А если же здесь есть в наличии еще и усилитель с подведением электропитания, то антенна – активная. Подразделение таких антенн на активный и пассивный типы – это самая первая, основная классификация.

Кроме того, для приема цифрового сигнала на даче подойдут:

• дециметровые антенны (ДМВ);
• широкополосные антенны (МВ-ДМВ).

При этом рекомендуемый формат – многодиректорный, который позволяет направлять антенну непосредственно на ретранслятор. (Наиболее эффективной является широконаправленная разновидность антенны).

Метровый диапазон волн

При желании можно приспособить для принятия цифрового сигнала антенну для дециметровых волн. Однако в случае, если в наличии имеется только комплексная антенна и для метрового диапазона (МВ), и для дециметрового (БМВ) – так называемая, комнатная мультиволновка, то можно использовать и ее. Здесь достаточно просто будет подключить к антенне модульный блок SWA 9. Он представляет собой обычный антенный усилитель сигнала ДВБ-Т2.

Антенна метрового диапазона для принятия цифрового сигнала не предназначена.

Дециметровый диапазон (ДМВ)

Вообще, цифровой телевизионный сигнал, транслируемый в формате DVB-T2, передается в том же самом длинноволновом диапазоне, что и дециметровые волны.

Отличие на практике заключается что в случае цифрового сигнала невозможно увеличить дальность собственного расположения по отношению к ретранслятору за счет ухудшения качества картинки. Сигнал или присутствует, или его нет.

Также характерной особенностью «цифры» является высокое качество передаваемого изображения (конечно, в случае, если оно присутствует). Для приема сигнала формата DVB-T2 подойдет любая ДМВ-антенна.

Четырехэлементный волновой канал

Она отличается от предыдущей конструкции наличием еще одного элемента.

Принцип работы антенны для цифрового телевидения

Независимо от типа сигнала (аналоговый или цифровой), его передачу обеспечивают телевизионные вышки. Телеантенна соответствующей мощности гарантирует качественный приём. Чтобы настроить цифровое телевидение, потребуется антенна синусоидальной формы. Позаботьтесь о максимальном рабочем диапазоне частоты. Этот показатель измеряется в МГц.
V-напряжение появляется, когда электромагнитные волны проникают сквозь принимающие лучи антенного устройства. Разные волны имеют особый потенциал, который отмечается характерным символом. Под влиянием наведенного напряжения формируется электроток, сосредоточенный внутри запертого приёмного контура. Он имеет R-сопротивление. Постепенно сила электротока нарастает. Микросхема телевизора обеспечивает обработку волн, трансформируя их в изображение, которое транслируется на экране. Звук подаётся через динамики.

Антенна для цифрового ТВ своими руками бывает как комнатной, так и наружной. Главное, чтобы она была дециметровой. Понятно, что комнатная антенна на даче, то есть в зоне плохого приёма сигнала, не обеспечит настройку всех каналов. Этот вариант в большей степени подходит пользователям, проживающим неподалёку от ретрансляторов.

Расположение и подключение

Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.

К планировке можно отнести два вопроса:

• расположение
• подключение.

Эти факторы взаимосвязаны и конфликтуют между собой:

• Можно изготовить домашнюю или уличную антенну своими руками. Последняя может быть простым однонаправленным приемником для телевидения, которому не мешают ослабляющие сигнал преграды (стены дома, иные строения). Также уличную цифровую антенну можно установить на крыше, что значительно улучшит качество принимаемого сигнала. Она должна быть направлена на ретранслятор цифрового телевидения.
• Для установки на улице, и тем более на крыше, требуется протяженный кабель. Он вызывает естественное рассеивание сигнала (шумность) и чем больше его длина, тем более слабый уровень сигнала доходит до телевизора.

Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.

Совет! Нет четкого правила по выбору места размещения, каждый случай уникален. Лучший показатель надежной установки — соседние дома. Если наблюдается много уличных устройств для приема телевидения — ее же и изготавливать. В районе сверхплотной застройки нужно глянуть на крыши многоэтажных домов.

Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

Фото

На фото ниже можно увидеть различные домашние самодельные телеантенны:

Что понадобится для изготовления в домашних условиях дальнобойной TV-антенны?

Многие радиолюбители знают «в лицо» так называемую «восьмерку», действующую на досточно большое расстояние. Она же – зигзагообразная антенна дециметрового диапазона. Она отличается простотой устройства и высокой технологичностью сборки (собрать ее можно, буквально, за несколько минут).

Для ее создания потребуется:

• Длинный, тонкий токопроводящий металлический материал с минимальным сопротивлением. Он может иметь форму трубки, прутка, проволоки, на худой конец – просто полосы ли даже уголка. Финально антенна имеет вид двух соединенных между собой в одной вершине ромба. Обычно за ромбами устанавливается отражатель, но в случае с цифровым телевизионным сигналом он бесполезен, так что его отсутствие еще больше упрощает конструкцию.
• Но лучше всего будет взять для формирования антенного контура 2-5-миллиметровую медную проволоку. Из нее нужно будет выгнуть нужную форму. Для достижения лучшего качества лучше это делать с использованием тисков и молотка.
• Однозначно понадобится коаксиальный кабель. Его длину рассчитайте самостоятельно, в зависимости от того места, где планируется установить антенну, до места стационарного базирования телевизора. Кроме того, следует оставить два витка на всякий случай, свернув их в небольшую бухту.

  Один конец коаксиального кабеля, оборудованный штекером, подключается к телевизору. Другой – зачищается и припаивается к контуру антенны. Лучше всего брать кабель с сопротивлением, не ниже 75 Ом.

  Он должен быть по всей длине покрыт изоляцией и если предполагается устанавливать антенну под открытым небом, то качеству изоляции нужно уделить повышенное внимание (чтобы возможный пробой при ее повреждении не вывел из строя сам телевизор). Соответственно, для припаивания понадобится паяльник, наждачная бумага, канифоль и надфиль.

Рекомендации

Желая изготовить антенну для цифрового тв своими руками, необходимо сделать расчет. Он выполняется первоначально для того, чтобы иметь представление о наиболее оптимальном месте размещения антенны.

Для разных конструкций расчеты будут необходимы разные, так как конструкции отличаются предназначением и целесообразностью использования в определенных условиях. Некоторые из конструкций подразумевают возможную установку усилителя, что существенно повысит качество принимаемого сигнала.

В рамках города такие конструкции почти не имеют смысла, из-за слишком большого потока различных сигналов, которые может уловить антенна. Однако для дачи, либо временной антенны для разового принятия данных, такие конструкции отлично подойдут.

В рамках статьи рассмотрели вопрос «как своими руками сделать антенну», приведя в пример несколько наиболее легких, в то же время эффективных схем сборки. При должных навыках с их помощью можно уловить сигнал на удаленности в 50-65 км. Этого хватит для того, чтобы отображать несколько доступных телевизионных каналов в приемлемом качестве.

Что можно сделать своими руками

Ниже представлен список и краткое описание антенн для цифрового телевидения.

• Телевизионная антенна из куска коаксиального кабеля. Внешне это обычная петля, которая может устанавливать как снаружи, так и изнутри здания. Рекомендуется к изготовлению своими руками, если ретранслятор расположен не дальше 15 км.
• Антенна из пивных банок. По характеристикам очень похожа на петлю, но может делаться совместно с усилителем. Это позволяет ловить сигнал от вышек, которые стоят до 40 км.
• Бабочка. Название прямо соответствует внешнему виду. Напоминает крылья бабочки. Мощнее, чем предыдущие два варианта. Без усилителя ловит примерно на 20 км, а с ним дальность приема увеличивается до 70 км.
• Тройной квадрат (Сотникова). Более сложное устройство в плане изготовления. Дальность работы с усилителем около 60 км, а без него равняется самым простым конструкциям (петле и баночной) – около 15 км без помех.
• Харченко (биквадрат, двойной квадрат, восьмерка, зигзаг, зигзагообразная, ромбовидная, двойной ромб). Рекомендуется использовать в паре с усилителем, благодаря чему удается настроить каналы от вышки, которая расположена до 50 км.
• Логопериодическая. Самый сложный вариант антенны для цифрового ТВ своими руками. Принимающие элементы изготовлены разной длины. Нужно точно рассчитать длину каждого вибратора. Но зато возможен прием до 100 км.

Каждое устройство может размещаться в комнате. Особенно конструкция из кабеля или банок. Они не такие громоздкие, поэтому без проблем можно закрепить конструкции у окна комнаты или на балконе.

Логопериодическая антенна предназначена для приема на больших расстояниях, поэтому устанавливать лучше на улице. К тому же в помещении располагать устройство неудобно, имеет длинную ось.

Первые 4 антенны сделать своими руками получится даже у человека без опыта. Главное, иметь под рукой необходимые материалы и выполнить простые (или не очень) расчеты.

Существуют и гораздо сложные конструкции DVB-T2 приемников. Нуждаются в сложных расчетах, но при этом не сильно лучше описанных выше вариантов. Поэтому делать такие антенны нет смысла. Некоторые варианты:

• устройство Туркина;
• Ковачева;
• Волновой канал.

Особенности конструкции антенны

Большинство предлагаемых на просторах Интернета антенн имеют уголковую конструкцию из медных или алюминиевых трубок (или толстых проводов), которая отлично работает на открытой местности при прямой видимости транслятора. Другой тип имеет в своей основе круг из антенного кабеля.

И та и другая конструкция обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости транслятора.

Наш вариант антенны (подсмотренный на просторах популярного видеохостинга) ориентирован как на прямой сигнал, так и на отраженный от зданий в городе. Именно поэтому конструкция состоит из двух концентрических колец, сделанных из антенного кабеля, что существенно упрощает ее изготовление.

Это может быть интересно:

• Какую приставку для цифрового телевидения лучше купить
• Какую антенну купить для цифрового ТВ? Сравниваем варианты

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

• устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
• более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
• высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
• доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

Будет интересно➡  Как сделать антенну для модема 4g своими руками

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его.

Схема цифрового телевидения.

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер. Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив.От правильного размещения антенны зависит стабильность сигнала и качество изображения.
3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства. Обратите внимание на следующие опции:

• запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
• поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;
• базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Из пивных банок

Чуть сложнее антенна, собранная из пустых банок из-под пива или других напитков. Она достаточно эффективна (алюминий, из которого они изготавливаются, – отличный проводник), но требует тщательно вымерять расстояние между баночными вибраторами, а также соединять их в правильной последовательности.

Чтобы сделать такое устройство в комнатном или наружном варианте, действуйте в соответствии с инструкцией по изготовлению антенны из пивных банок.

В общих чертах процесс этот выглядит так:

1. Берется четное количество банок (минимум две, максимум – насколько хватит желания; чем больше, тем мощнее).
2. В банках с помощью дрели сверлятся отверстия для пропуска проволоки (лучше – медной или алюминиевой), которая будет соединять их между собой. Можно и не сверлить, воспользовавшись саморезами, которые будут крепить вибраторы на деревянном или пластиковом кронштейне (например, популярен вариант, когда банки крепятся на деревянной или пластиковой вешалке). В таком случае проводник можно зажать саморезом, который выступит в роли контакта.
3. Банки подключаются по строгой схеме.
4. В месте соединения двух концов проволоки подключается кабель (например, с помощью штатного крепежного устройства от старой антенны, пайки и пр.).

Преимущества:

• Простота сборки. Все материалы можно найти буквально под ногами, за исключением коаксиального кабеля и крепежа.
• Эффективность. Если позволит рельеф местности, с нее можно ловить телесигнал с расстояния до 50 км.

Недостатки:

• Чтобы в полной мере использовать мощность приемного устройства, нужен довольно точный расчет размеров вибраторов. Впрочем, это беда всех самоделок.
• Большая парусность в уличном варианте. Пустые и легкие вибраторы будут под действием ветра поворачиваться, если их качественно не закрепить.

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

• найти в интернете ближайшие мультиплексоры в регионе или городе;
• определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
• узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

• λ = 300/500 = 0,6 м;
• λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

• Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
• Телевизионный кабель для передачи видеосигнала.
• Линейка для измерений, карандаш или маркер для нанесения отметок.
• Пассатижи или тиски с молотком для придания проволоке нужной формы.
• Отражатель из фольги или металлической сетки.
• Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

• Кусок коаксиального кабеля.
• Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
• Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Как самому сделать комнатное или внешнее устройство с усилителем на 30 каналов?

В целом, как уже становится очевидно, создание антенны вручную – дело не такое хитрое, как может показаться на первый взгляд. Даже если планируется сделать антенну с усилителем, то это также не сильно усложняет конструкцию, потому что данный блок представляет собой компактный модуль, который нужно просто правильно подсоединить (припаять). Однако попробуем осветить весь процесс создания собственной антенны для телевизора для приема цифрового сигнала в формате DVB-T2 по порядку.

Правила и принцип расчета

Многие подходят к процессу по науке: высчитывают длину волны и, исходя из этой информации, определяют размерности антенны. На самом деле, это во многом излишнее усложнение.

1. Если вы планируете соорудить комнатную «восьмерку», то следует длину волны сигнала поделить на 4. Вы получите длину каждого ребра ромба вашей предполагаемой антенны. Можно поискать исходные значения в справочнике, а можно взять готовое число – 14 см. (длина ребра антенны).
2. Далее, чтобы эти два ромба должным образом перекрывали друг друга, внутренние их ребра должны быть короче внешних. «При разбеге» в 14 см. это означает, что внутренние ребра должны быть короче на 1 см. (их длина должна быть равна 13 см.). Антенна должна быть как можно более широкополосной (чтобы принимать как можно больше излучаемых сигналов) – растяните ее вширь.
3. Несмотря на то, что антенна выглядит, как 2 соприкасающихся ромба, контактировать друг с другом эти два элемента, разумеется, не должны. В месте наибольшего сближения (на 1-2 см.) они обязательно должны изгибаться и расходиться. Кроме того, концы проволоки или полосы, из которой формируется антенна, оставляются подлиннее и спаивают между собой. В дальнейшем к ним будет припаян конец коаксиального кабеля.

Расположение и подсоединение

Такая антенна может располагаться как на открытом воздухе, так и внутри дома, будучи прикрепленной к какому-нибудь стационарному предмету на окне или даже к «не очень стационарному» (например, к занавеске). В последнем случае только крайне важно будет правильно сориентировать антенну по направлению к излучателю сигнала. С подключением тоже невозможно ошибиться – гнездо для коаксиального кабеля у телевизора только одно.

Как уже упоминалось выше, для приема цифрового телевидения могут подойти простые дцм-антенны или же мультиволновки. В этом случае разъемы их штекеров нужно просто подключить в штатные гнезда в телевизоре.

Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Итак, подготовка и последовательность действий при формировании «восьмерки» или ромбовидной антенны для принятия цифрового сигнала ТВ.

Материалы для сборки

1. Кабель. Коаксиальный соединительный кабель должен иметь как минимум один зачищенный конец (моножилу) для припаивания его к контуру антенны. Зачистка здесь должна производиться на длину, не менее 2 см. Внутреннюю структуру кабеля следует отделить от изоляции: моножила должна остаться без изоляции и оплетки. Что касается изоляции, то ее вообще лучше срезать, а вот оплетку (и фольгу) нужно скрутить в единый жгут. Далее лудим отдельно моножилу, отдельно оплетку.

   Каждый из образовавшихся пролуженных выходов проводника (на одной оконечности кабеля) должен быть припаян к своему концу штекера. Теперь подсоединяем его к телевизору. После этого место спайки следует заизолировать и обжать захват вокруг получившейся изоляции.

2. Проволока для антенного контура. Его следует рассчитать и обработать следующим образом:…

Расчет

Ромб – это геометрическая фигура, у которой все стороны равны. Чуть выше за размер такого ребра была принята величина в 14 см. Соблюдать исключительную точность здесь не нужно – достаточно отмерять «на глазок».

1. Первый участок – внутренний. Берем его, равным 13 см, плюс 1 см на петдю для припаивания.
2. Далее 2 участка по 14 см.
3. Затем опять 2 внутренних участка по 13 см, между которых присутствует «разворот» проволоки в противоположную сторону.
4. Далее снова 2 внешних участка по 14 см.
5. И последний завершающий участок – 13 см., плюс 1 см. на петлю.

Всего примерно 112 см. Петля (то есть, место спаивания концов контура антенны) должна находиться, как бы, на «переносице антенны». Если все корректно отмеряно, то между оконечностями ромбов будет расстояние 1-2 см.

Как собрать — описание, схемы

1. После того, как изготовлен контур и подготовлен коаксиальный кабель антенны, следует соединить их вместе.
   Место спаивания не случайно – оно должно находиться именно в точке соединения концов антенного контура.

   От этого зависит принимающая способность антенны, ее диапазон приема.

2. Далее заливаем герметиком места спайки. Также рекомендуется все места, где осуществлялась пайка, в качестве финального слоя обмотать электротехнической изолентой.

Чертеж этой комнатной антенны приведен ниже:

Подключение к телевизору

Подключение неразрывно связано с испытанием готовой антенны. Включите телевизор, подсоедините антенну и попробуйте найти место, где прием вещания получше. Если улучшений от перемещения и разворота антенны не замечается, то не спешите отчаиваться – возможно, дело в некондиционном коаксиальном кабеле.

К сожалению, есть только один способ узнать, так ли это – заменить использованный кабель на альтернативный (например, на «телефонную лапшу»). Если сигнал антенны станет после этого лучше, значит действительно, виноват кабель. Однако долго оставаться на вспомогательном кабеле не получится – он имеет свойство быстро выходить из строя. Понадобится раздобыть новый участок коаксильного кабеля.

Пошаговая инструкция

Оба варианта достаточно просты, но учтите, что модель Харченко требует хороших механических усилий, в ней не стоит допускать неровностей по всей длине, так как это повлияет на длину плеча. Кольцевая антенна получится проще в изготовлении, поэтому она отлично подходит для временных решений, когда ну никак нельзя пропустить футбол или любимый сериал.

Антенна Харченко для цифрового ТВ

Схема антенны Харченко

Сначала рассмотрим, как сделать антенну Харченко своими руками, для этого: возьмите проволоку или трубку, в рассматриваемом примере мы будем использовать трубку из меди от радиатора старого холодильника. Если вы используете проволоку, то убедитесь, что на ней нет изоляции.

Общее время:1 час

Выровняйте до получения прямого отрезка.

Если металл покрылся оксидной пленкой, ее нужно удалить для лучшего прохождения цифрового сигнала. Если такого желания нет, можете произвести эту процедуру только после получения нужной формы.

Отмерьте нужное число плеч для каждого квадрата.

Затем отмерьте нужное число плеч для каждого квадрата — всего получится 8 штук по 15 см, соответственно, общая длина составит 120 см. В соответствующих точках поставьте отметки.

Зажмите трубку в тисках и согните по отметке.

Процедуру можно выполнять как пассатижами, так и молотком. Сгибание проводится до тех пор, пока не получится угол в 90°.

Повторите процедуру.

Повторите процедуру до тех пор, пока не получится форма биквадрата. Однако заметьте, в центре углы не касаются друг друга, между ними должен обеспечиваться диэлектрический зазор.

Закрепите полученную антенну на рефлектор.

Для этого обязательно используются вставки из изоляционного материала, в нашем случае это трубки от маркера.

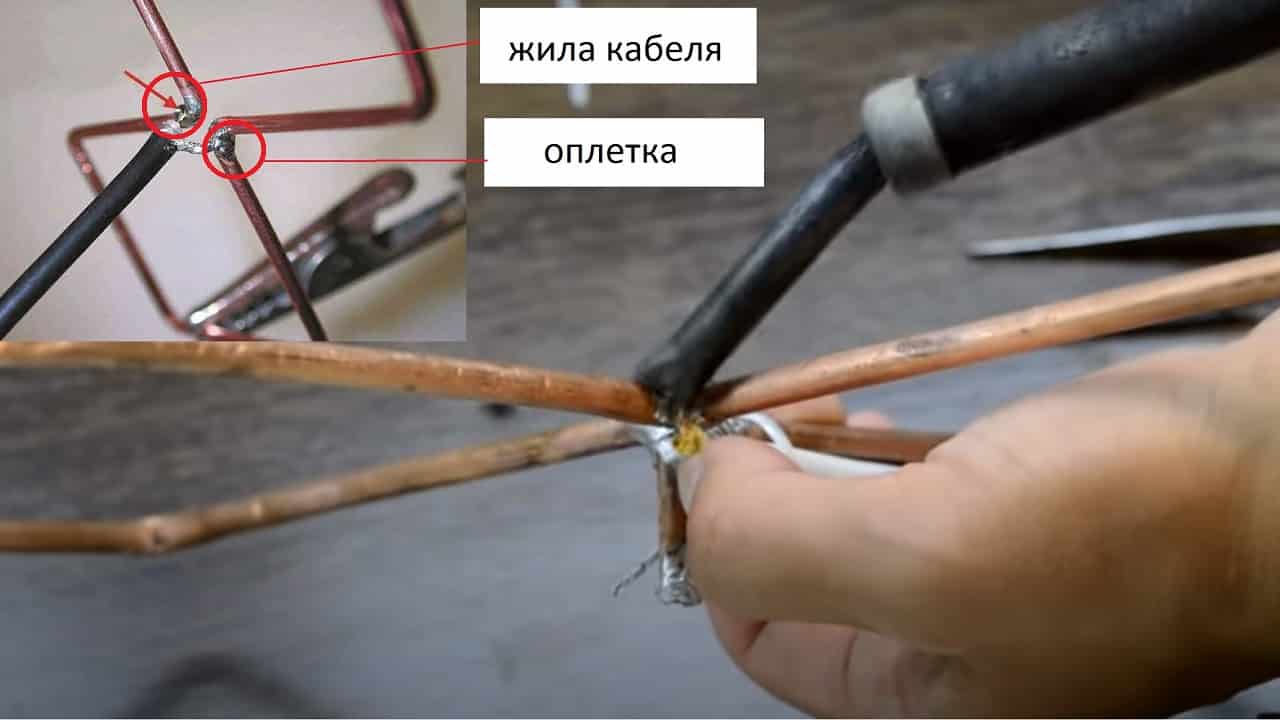

Припаяйте телевизионный кабель к выводам антенны.

В нашем случае трубка имеет большое сечение, поэтому металл нужно хорошо прогреть, подключение выполняется, как показано на рисунке.

Место соединения можно обработать термоклеем или силиконом для изоляции и предотвращения окисления.

Цифровая антенна для ТВ готова, после этого ее можно устанавливать в квартире или крепить к мачте на крыше по вашему усмотрению. Уличную антенну лучше покрасить или покрыть лаком, чтобы сохранить качество приема цифрового сигнала.

Кольцевая антенна для цифрового ТВ

Для ее изготовления своими руками вам понадобится кусок коаксиального кабеля, на конце которого и получится антенна.

Чтобы проводник стал принимать цифровые сигналы, вам понадобится:

• На расстоянии 4 — 5 см от края аккуратно срезать ножом верхнюю изоляционную оболочку так, чтобы не повредить экран. Провода вместе с фольгой отведите в сторону, чтобы получить доступ к следующему слою диэлектрика.

Удалите внешнюю изоляцию, оплетку отведите в сторону

• На том же участке в 4 — 5 см удалите и внутреннюю изоляцию. Плотно скрутите центральную жилу кабеля и экранирующую оплетку.

Плотно скрутите оплетку с центральной жилой

• От края изоляции отступите 20 см и сделайте надрез изоляции шириной 2 см. Из-под верхней оболочки удалите и слой оплетки. Внутренняя изоляция должна остаться целой.

Удалите 2 см изоляции и оплетки

• Отступите от края внешней изоляции еще 20 см и удалите 1 см внешней изоляции таким образом, чтобы экран остался неповрежденным.

Удалите 1 см внешней изоляции

• Конец кабеля со скруткой оплетки и центральной жилы прикрутите к отрезку с оголенным экраном. Процедуру можно выполнить и вручную, и с помощью пассатижей, главное, чтобы обеспечивалась плотность прилегания и хороший контакт.

Конец кабеля прикрутите к отрезку с экраном

• Закрепите кольцо из кабеля для цифрового ТВ на жесткое основание, в данном примере мы используем кольцо из фанеры и изоленту.

Если антенна изготавливается не на один вечер место контакта можно пропаять паяльником. Но заметьте, этот вариант антенны для приема цифрового ТВ сигнала лучше располагать внутри помещения.

Расчет основных характеристик

Есть большая разница между антенной, рассчитанной на тот или иной диапазон волн, и устройством всеволнового действия. Если расчет произведен правильно, устройство с выбранным позиционированием способно улавливать передачи с большего расстояния. Второй тип рассчитан только на наиболее активный сигнал, однако более мощный (от аналогового телевидения) может вызывать помехи в вещании ЦТВ либо полностью его перекрывать.

Для более устойчивого приема необходимо произвести расчеты по следующей схеме:

1. Выяснить диапазон вещания мультиплексов. Эту информацию могут дать в телевещательной компании. Она отображается в настройках цифровой приставки или современного телевизора с форматом DVB-T2. Необходимо выбрать волну наибольшей длины.
2. Вычислить полудлина поперечного сечения волны.

Для расчета используется следующая схема:

ƛ = 300/F.

Если частота (F) первого мультиплекса в Москве составляет 546 МГц, то волна будет равняться 0,55 м (ƛ1 = 300/546). При частоте второго мультиплекса 498 МГц, соответственно, она составит 0,60 м. Третий, с частотой 578 МГц, будет иметь длину 0,52 м. Допускается округлять полученные результаты в большую сторону.

Затем требуется рассчитать активную область для цифровой антенны. Половину длины составляет поперечное сечение, а не полудлина волны. Она равняется ¼. То есть при длине 0,60 м она составит 15 см для цифрового телевидения.

Двойной или тройной квадрат для 100 км

Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).

Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.

Антенна DVB T2 «Бабочка» («Мотылек»)

Конструктивно такая антенна характеризуется усиками, расположенными вертикально. Чем-то такие устройства похожи на штыревые заводские устройства для цифрового ТВ польского производства, но отличаются тем, что у них используется каркас вместо фазированной решетки.

Чтобы изготовить «бабочку» своими руками, необходимо запастись:

• дрелью и саморезами;
• линейкой и транспортиром;
• кусачками;
• проволокой (6 мм) из алюминия длиной 3 м;
• болтами с гайками (16 шт.) либо паяльником;
• палкой деревянной.

Как правило, антенны для цифрового ТВ польского производства предназначены для установки вне помещения – значит, и эту конструкцию необходимо будет устанавливать на улице. Чтобы противостоять сильным ветрам, лучше использовать для длинных усиков не медную (3 мм) проволоку, а более толстую алюминиевую.

Программы цифрового телевидения функционируют с 21 физическим телеканалом (частота 314 МГц, длина волны 0,63 м). Это соотносится с максимальным ретрансляторным излучением РТРС. Необходимая длина активной области – 0,16 м, на все «усики» – 2,56 м. Следовательно, трехметровой проволоки будет достаточно.

Палка используется как каркас, ее длина должна быть не менее 0,6 м. На каркасе необходимо произвести разметку под «усики». Это делается так:

1. Отмечаем на равном (0,2 м) удалении 4 точки.
2. Проводим от точек линии, они должны лежать параллельно одна к другой и перпендикулярно к каркасу.
3. Отмеряем смежные углы 30 градусов (2 слева и 2 справа) от прямых линий и ставим точки.
4. Проводим под углом линии до обозначенных точек от центральных. Эти линии будут служить указателем для установки «усиков».

С учетом полудлины поперечного сечения волны 0,15 м разберем два варианта самостоятельного изготовления такой антенны.

Изготовление с использованием паяльника

В данном случае на изготовление конструкции будет затрачено значительно меньше времени. На деревянную палку параллельно закрепляются металлические изделия. Для этого используются 4 стальных куска (они впоследствии соединяются) или проволока. Чтобы видеть разметку ТЭ, нужно, чтобы деревянный каркас оставался открытым.

В качестве основных точек на разметке будут служить места усиковых спаек, а местом их расположения – линии, проведенные под углом. Берем проволоку, отсекаем кусачками 16 отрезков (по 0,15 м) и припаиваем ко всем обозначенным точкам сделанные из них усики, сгруппированные по 4 штуки.

Желательно, чтобы все группы элементов были обмотаны изоляционной лентой.

Крепление болтами

В данном варианте не потребуется каких-либо металлических дополнений к деревянной конструкции – соответственно, устройство будет более легким. Палку выбирают со следующими параметрами: ширина – 4 см, толщина – от 2 см.

Вначале дрелью готовятся «ямки» под усики. Делают их сбоку палки под углом вглубь по линии на разметке. После чего просверливаются отверстия, насквозь проходящие по касательной ямок. Каркас сделан.

Из проволоки отрезаем куски по 0,17 м (с запасом), углубляем приготовленные усики в ямки на 2 см, затем прочно фиксируем гайками и болтами. Обвиваем усики тонкой проволокой, соединяем друг другом.

Изготовление антенны таким способом требует больше времени, зато на выходе получается более прочная, чем паяная, конструкция.

Как изготовить антенну-бабочку с креплением болтами, показано в этом видео:

Watch this video on YouTube

Второй вариант антенны для DVB-T/T2: Петличная

Делается тоже не сложно. Оголяем кабель с одной стороны на расстоянии примерно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы.
Соединяем-скручиваем экранированный слой с жилой.
Далее от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана примерно 0,5 см (предварительно можно одеть термоусадку).
Замыкаем оголенный конец на этот разрез закручивая на него жилу.
Точно в центре снимаем сантиметровый слой изоляции с экранированным слоем.
Делать это удобно канцелярским ножом. Штекер был прикручен заранее. Теперь антенной можно пользоваться (Похожий вариант тут — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html).

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена.

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.
